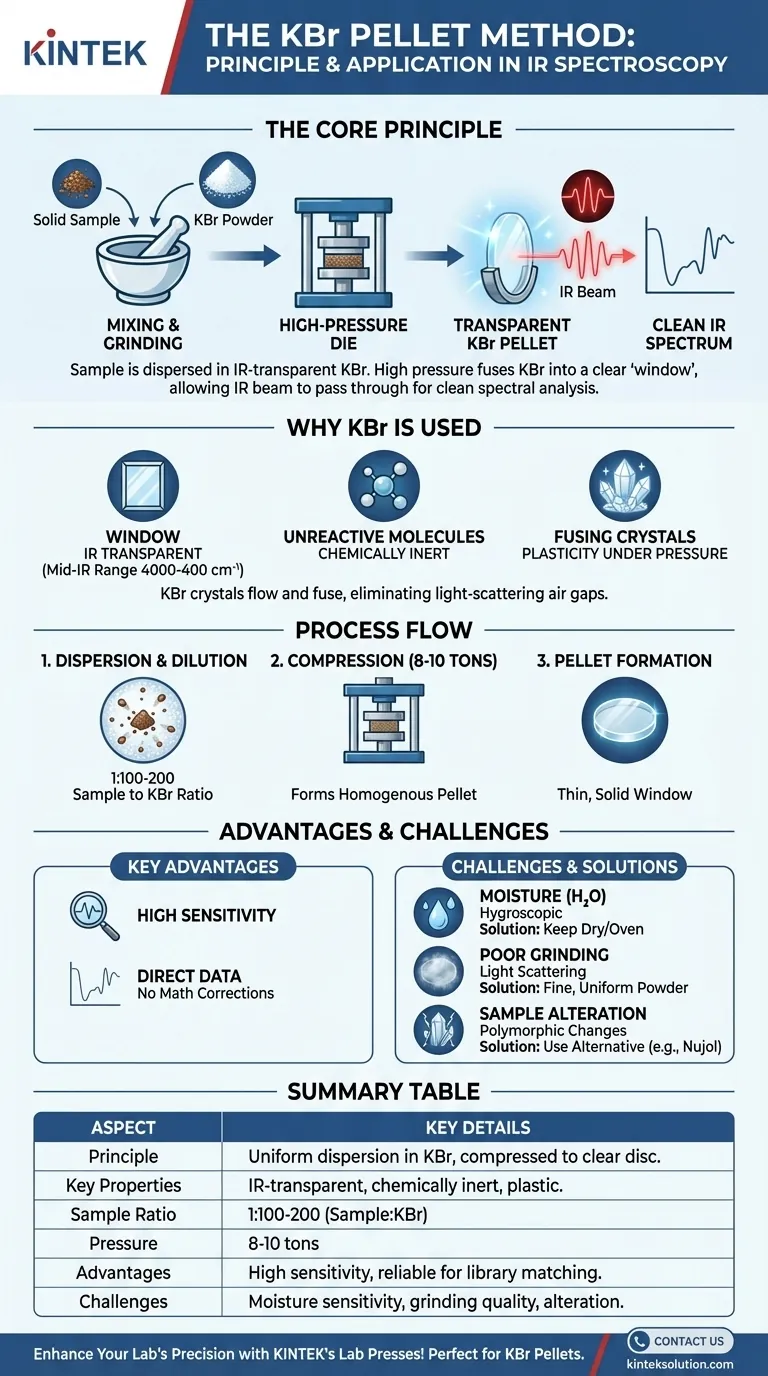

赤外分光法におけるKbrペレット法の原理は何ですか？固形サンプルの鮮明で高品質なスペクトルを得る

KBrペレット法の基本原理は、固体サンプルを、赤外光に対して透明な媒体である臭化カリウム（KBr）中に均一に分散させることです。この混合物を高圧下で圧縮すると、KBr粉末は塑性変形を起こし、薄く透明なディスク状に融合します。この固体「窓」を通してIR光が透過し、孤立したサンプル粒子と相互作用することで、周囲のマトリックスによる干渉のないクリーンなスペクトルが得られます。

IR分光法による固体サンプルの分析における中心的な課題は、固体自体が光を散乱させ、データを不明瞭にすることです。KBrペレット法は、サンプルをIR非透過性のマトリックス中に溶解させる「固体溶液」を作り出すことで、これを解決し、鮮明で直接的な測定を可能にします。

KBrが透明な窓を形成する仕組み

臭化カリウムの特異的な性質

臭化カリウム（KBr）が選ばれるのには、主に3つの重要な理由があります。第一に、そして最も重要な点として、KBrは中赤外域（4000～400 cm⁻¹）全体で赤外放射に対して透明であり、光を吸収せず、測定にそれ自体のスペクトルピークを追加しないことを意味します。

第二に、KBrは化学的にほとんど不活性であり、ほとんどのサンプルと反応しません。

第三に、極度の圧力下で、KBr結晶は可塑性を示します。これは、結晶が流れ、互いに融合し、さもなければIR光を散乱させる空気の隙間や結晶境界をなくすことを意味します。

高圧の役割

サンプルとKBrの混合物はダイ（金型）にセットされ、8～10トンの圧力で圧縮されます。この力が、不透明な粉末を均質で透明なペレットに変えるのです。

このプロセスにより、微粉砕されたサンプル粒子が融合したKBrマトリックス内に閉じ込められ、透過分光法に理想的な薄い固体窓が作成されます。

サンプル分散の重要性

鮮明なスペクトルを得るためには、サンプルをKBr中で大幅に希釈する必要があります。通常、サンプル1部に対してKBrを100～200部の比率です。

この高い希釈率により、個々のサンプル粒子が互いに孤立していることが保証されます。これにより、粒子間の光散乱を防ぎ、IR光がサンプルと均一に相互作用することを保証し、材料の分子構造を正確に反映したスペクトルにつながります。

この方法が高品質のスペクトルをもたらす理由

高い感度と制御の実現

薄く均一な分散を作成することにより、KBr法では微量のサンプルでもIR光と効果的に相互作用させることができ、高い感度が得られます。

さらに、分析者はサンプル対KBrの比率を調整することで、サンプル濃度を正確に制御できます。これにより、検出器が強すぎる信号に圧倒されたり、弱すぎる信号を検出できなかったりする事態を防ぎます。

簡素化され直接的なデータ解析

減衰全反射（ATR）などの他の技術とは異なり、標準的なKBr透過スペクトルは、波長に基づく信号強度に対して数学的な補正を必要としません。

得られたデータは吸光度の直接測定値であり、解釈やスペクトルライブラリとの比較が簡素化されるため、非常に信頼性の高い方法となります。

トレードオフと一般的な落とし穴の理解

湿度の重大な問題

臭化カリウムは吸湿性があり、大気中の水分を容易に吸収します。水はIRスペクトルにおいて非常に強く、ブロードな吸収帯を持つため、重要なサンプルピークを容易に覆い隠してしまう可能性があります。

したがって、KBr粉末は厳密に乾燥した状態に保たれ（しばしばオーブンで保管される）、調製は低湿度の環境で行われ、汚染を防ぎ、クリーンなバックグラウンドを確保する必要があります。

不十分な粉砕と混合

最終的なスペクトルの品質は、調製作業の品質に直接依存します。サンプルが十分に微粉末に粉砕されず、KBrと均一に混合されない場合、得られたペレットは曇りになります。

大きな粒子は著しい光散乱（クリスティアンセン効果として知られる問題）を引き起こし、スペクトルのベースラインを歪ませ、データの品質を低下させます。

サンプルの変化の可能性

KBrはほとんど不活性ですが、ペレット形成に使用される高圧は、結晶性サンプルにおいて時折多形変化を誘発し、それらの結晶構造、ひいてはそのIRスペクトルを変化させる可能性があります。

一部のイオン性塩ではまれなケースとして、サンプルとKBrマトリックス間でイオン交換が発生し、これもスペクトルの変化につながることがあります。

目的に合わせた正しい選択をする

IR分光法のサンプリング方法を選択する際は、サンプルの性質と分析目的を考慮してください。

安定した固体の高品質な、定量的な、またはライブラリ照合可能なスペクトルを得ることが主な目的の場合： KBrペレット法は、注意深く実行されれば、その明瞭さと直接性から、しばしばゴールドスタンダードとなります。
固体または液体の表面の迅速かつルーチンな分析が主な目的の場合： ATR分光法が優れていることが多く、サンプル調製がほとんど必要ありません。
サンプルが圧力や多量の湿気に敏感な場合： ニュージョールマル（鉱物油中の懸濁液）の調製など、代替法がより適切かもしれません。

最終的に、KBrペレット技術を習得することは、固体材料の詳細な分子分析のための強力で信頼性の高いツールを提供します。

要約表：

側面	主要な詳細
原理	固体サンプルをKBr中に均一に分散させ、IR透過のための透明なディスクに圧縮する
主要な特性	KBrはIR透過性、化学的に不活性、圧力下で可塑性を示す
サンプル比率	最適な希釈のために、サンプル1部に対しKBr 100～200部
圧力	均質なペレットを形成するために8～10トン
利点	高感度、数学的な補正が不要、ライブラリ照合に信頼性が高い
課題	湿気への感受性、粉砕の品質、サンプルの変化の可能性

KINTEKの精密ラボプレス機で、お客様の実験室のIR分光能力を向上させましょう！ 当社の自動ラボプレス、静水圧プレス、加熱ラボプレスは、鮮明で干渉のないスペクトルのために完璧なKBrペレットを作成するように設計されています。医薬品、ポリマー、その他の固体材料を分析する場合でも、KINTEKの装置は均一な圧力と信頼性の高い結果を保証し、時間とデータの精度を向上させます。サンプル調製に足を引かれないようにしてください。当社のソリューションがお客様の特定のラボニーズにどのように適合し、研究を前進させられるかについて話し合うために、今すぐお問い合わせください！
