等方圧積層の主な目的は、粘性のあるプラスチック結晶高分子電解質（PCPE）を電極構造に強制的に含浸させ、完全な物理的接触を確保することです。このプロセスでは、熱とともに高い均一な圧力（しばしば200 bar程度）を印加することで、毛細管現象だけでは浸透できない微細な空隙に電解質メルトを深く浸透させます。
主なポイント 全固体電解質は、粘性が高いため、活物質との界面形成に苦労することがよくあります。等方圧積層は、この根本的な「濡れ」の課題を解決し、電極の空隙率を約90%削減して、高容量電池性能に不可欠な連続的なリチウムイオン伝導ネットワークを確立します。
含浸のメカニズム
高粘度の克服
液体電解質とは異なり、PCPEメルトは粘性が非常に高いです。電極の緻密で複雑な構造に自然に浸み込むことはありません。
この抵抗を克服するために、等方圧プロセスでは熱エネルギー（例：70℃）を利用します。この熱により高分子が軟化し、流動可能なメルト状態に移行します。
等方性力の印加
熱だけでは深い浸透は不十分です。このプロセスでは、力が全方向から均等に印加される等方性圧力を大規模に印加します。
200 barといった圧力下では、軟化された電解質は機械的に電極の最小の空隙に押し込まれます。これにより、表面層だけでなく、材料全体の体積全体にわたって均一な含浸が保証されます。
電池アーキテクチャへの影響
空隙率の大幅な削減
この技術の最も測定可能な影響は、残留空隙（空の空間/空気ポケット）の最小化です。
この圧力がなければ、電極にはイオン移動の障壁となる大きな空隙が残ります。等方圧積層は、NCM電極の空隙率を25.6%から2.6%に削減できます。
伝導ネットワークの確立
これらの空隙を排除することにより、プロセスは包括的なリチウムイオン伝導ネットワークを構築します。
活物質のすべての粒子が電解質によって完全に囲まれます。この緊密な接触は、全固体電池のレート性能（充電速度）と全体的な容量利用率を向上させる重要な要因です。
運用上の考慮事項
設備集約性
このプロセスを実装するには、高圧と高温を同時に維持できる特殊な設備が必要です。
液体電解質電池製造で標準的に使用されるロールプレスとは異なり、等方圧積層は、電解質が「充填」されることを保証するために、生産ラインに明確でエネルギー集約的なステップを追加します。
熱感受性
このプロセスは、正確な熱制御に依存します。温度は、含浸のために高分子を溶かすのに十分な高さである必要がありますが、活物質電極材料や高分子自体の劣化を避けるために制御されている必要があります。
目標に合わせた適切な選択
等方圧積層を利用するという決定は、全固体セルに求められる特定の性能要件によって推進されます。
- 主な焦点がレート性能の最大化である場合：抵抗のある空気ギャップを排除し、イオンが連続的な経路で移動できるようにするために、このプロセスを使用する必要があります。
- 主な焦点が高エネルギー密度である場合：未濡れの空隙が「デッド」容量につながるため、活物質の利用体積を最大化するために、この技術を活用する必要があります。
等方圧積層は単なる製造ステップではなく、粘性のある固体電解質が多孔質電極内で効果的に機能することを可能にする基盤技術です。
概要表：
| 側面 | 等方圧積層の影響 |
|---|---|
| 主な目的 | 粘性PCPEの電極空隙への強制含浸 |
| 主要なプロセスパラメータ | 約200 barの等方性圧力、熱（例：70℃） |
| 空隙率削減 | 約25.6%から約2.6%へ |
| 結果としての利点 | 連続的なリチウムイオン伝導ネットワークを確立 |
| 最適な用途 | 全固体電池のレート性能とエネルギー密度の最大化 |
全固体電池電極の製造を最適化する準備はできていますか？ 等方圧積層プロセスは、高性能に不可欠な完全な電極・電解質接触を実現するために重要です。KINTEKは、最先端のバッテリー研究開発における正確な圧力および温度要件を満たすように設計された、等方圧プレスや加熱ラボプレスを含む高度なラボプレス機を専門としています。私たちの専門知識が、より優れたバッテリーの構築を支援します。 今すぐお問い合わせください、お客様の具体的なニーズについてご相談ください！

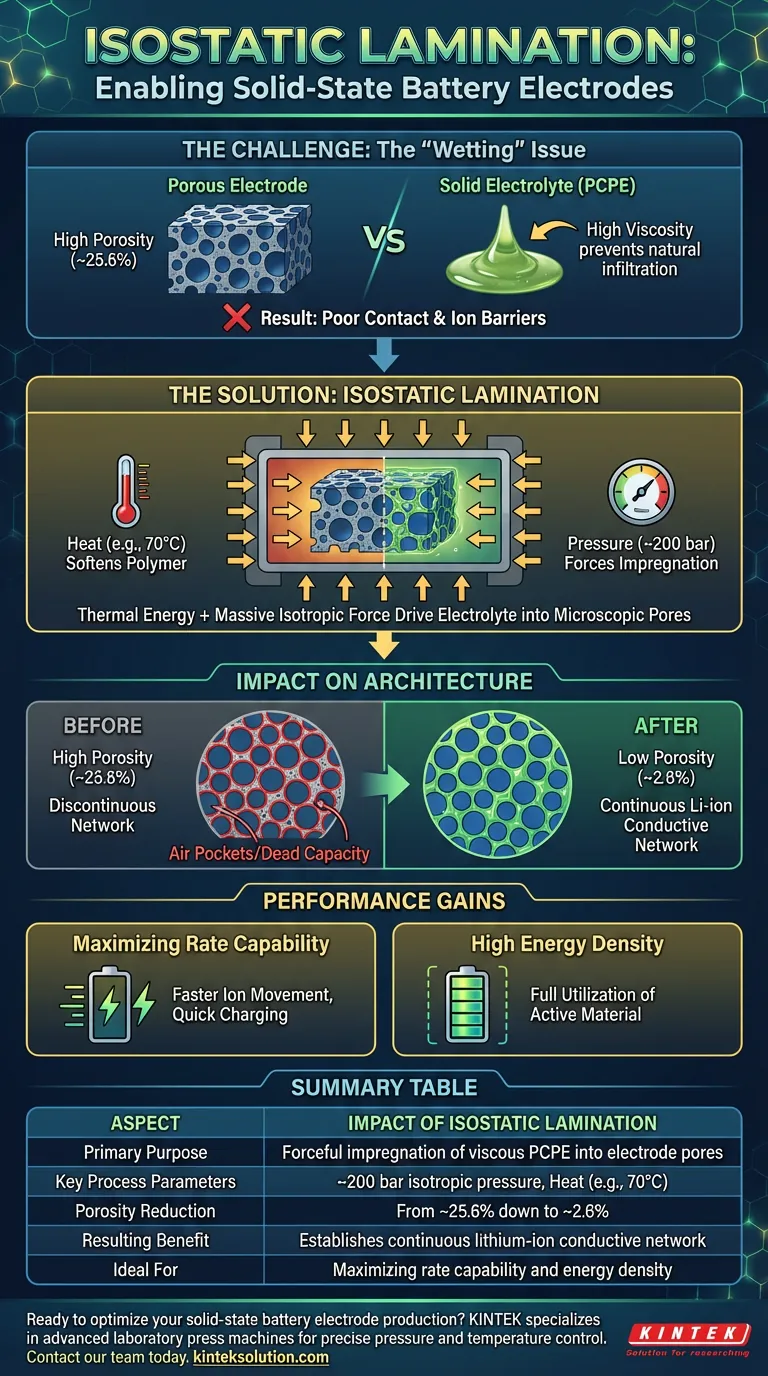

ビジュアルガイド
関連製品
- 固体電池研究のための温間等方圧プレス 温間等方圧プレス
- 電気実験室の冷たい静水圧プレス CIP 機械
- 自動ラボ コールド等方圧プレス CIP マシン
- 手動冷たい静的な押す CIP 機械餌の出版物
- ラボ用静水圧プレス成形用金型
