圧力の印加と維持は、全固体電池（ASSB）の機能性を確保する上で最も重要な単一の機械的要因です。Li5.3PS4.3ClBr0.7のような特定の電解質を使用する場合でも、一般的な硫化物ベースのシステムを使用する場合でも、圧力は剛性のある構成要素を緊密な物理的接触に押し込み、界面抵抗を最小限に抑え、サイクル中の電極の体積変化を補償します。
コアの要点 液体電解質は表面を自然に濡らしますが、固体電解質材料は自発的に結合しない剛性のある界面を持っています。持続的で高い外部圧力（多くの場合50 MPaを超える）は、これらのギャップを機械的に橋渡しするために不可欠であり、低インピーダンスと長期的なサイクル安定性に必要なイオン伝導経路を確保します。
固体界面が機械的力を必要とする理由
緊密な接触の確立
液体電池では、電解質が多孔質電極に流れ込みます。ASSBでは、カソード、アノード、固体電解質はすべて剛性のある固体です。
外部からの力がない場合、これらの構成要素は微視的な点でしか接触せず、広大な空隙が生じます。層を緻密化し、活性接触面積を最大化するには、初期の高圧プレス（多くの場合、ラボプレスを使用）が必要です。
界面抵抗の最小化
固体電池の性能の主な敵は界面インピーダンスです。
固体粒子が互いにしっかりと押し付けられていない場合、リチウムイオンは電極から電解質へ容易にホップできません。圧力を印加すると、この抵抗が劇的に減少し、効率的な充電と放電に必要なスムーズなイオン輸送が可能になります。
サイクル中の安定性の確保
体積変化の補償
バッテリー電極は、充電および放電サイクル中にリチウムイオンが構造に出入りするにつれて、「呼吸」します。つまり、膨張および収縮します。
これらの体積変化により、電極材料が固体電解質から物理的に剥がれる可能性があります。持続的なスタック圧力は機械的なバッファーとして機能し、接続を失うことなくこれらのシフトに対応するためにスタックを圧縮します。
剥離の防止
圧力が維持されない場合、繰り返しの膨張と収縮は接触損失または剥離につながります。
界面が分離すると、イオン経路が破断されます。これにより、抵抗が急速に増加し、バッテリー容量が大幅に、しばしば永久に低下します。
運用パラメータの理解
高圧の必要性
必要な圧力は相当なものです。安定した性能を得るには、多くの場合50 MPaから100 MPaの範囲の圧力が必要であると参照されています。
これは、従来のリチウムイオンセルで使用される圧力よりも大幅に高いです。このレベルの力は、商用パッケージ内の運用条件をシミュレートし、収集されたデータが信頼できることを保証するために必要です。
インサイチュ圧縮
テストプロトコルでは、インサイチュ圧縮セットアップを使用する必要があります。
この装置は、テスト期間全体にわたって連続的な力（例：70〜80 MPa）を印加します。初期のコールドプレスのみに頼ることは不十分です。セルが動作中に内部で発生する動的な変化に対抗するには、圧力をアクティブにする必要があります。
一般的な落とし穴とトレードオフ
低圧データの誤解
十分なスタック圧力なしでASSBをテストすると、信頼性の低いデータが得られます。
低圧テストでの高いインピーダンス読み取り値は、材料固有の特性（Li5.3PS4.3ClBr0.7電解質など）ではなく、物理的な接触不良を反映していることがよくあります。機械的な界面が損なわれている場合、電気化学的性能を正確に評価することはできません。
エンジニアリング上の制約
100 MPaは優れた接触を保証しますが、そのような高圧を維持することはパッケージングの課題となります。
実験室の設定では、重い鋼製クランプと油圧プレスが使用されます。これを商用車両のバッテリーパックに適用すると、重量と複雑さが増し、最適な電気化学的性能と実用的なエネルギー密度との間でトレードオフが生じます。
目標に合わせた適切な選択
データが有効であり、デバイスが意図したとおりに機能することを保証するために、これらの原則を適用してください。
- 材料評価が主な焦点の場合：接触抵抗を排除するために高い初期圧力を印加して、ギャップではなく化学反応を測定していることを確認してください。
- サイクル寿命が主な焦点の場合：体積膨張による剥離を防ぐために、一定の圧力（例：50〜100 MPa）を維持できるインサイチュ圧縮リグを使用する必要があります。
- 商業的実現可能性が主な焦点の場合：性能を維持するために必要な最小圧力をテストしてください。圧力要件を下げることで、最終的なバッテリーパックのエンジニアリング負荷が軽減されます。
電極-電解質界面の機械的な強制なしには、信頼性の高い固体電池の性能は不可能です。
概要表：
| 圧力の機能 | 主な利点 | 典型的な圧力範囲 |
|---|---|---|
| 緊密な接触の確立 | 活性接触面積を最大化し、初期インピーダンスを低減する | N/A（初期プレス） |
| 界面抵抗の最小化 | 効率的な充電/放電に必要なスムーズなイオン輸送を可能にする | 50-100 MPa |
| 体積変化の補償 | サイクル中の接触損失と剥離を防ぐ | 50-100 MPa（持続的） |
界面抵抗が原因で固体電池の研究から信頼性の高いデータを取得するのに苦労していませんか？ KINTEKは、正確な材料評価と長期サイクルテストに必要な精密で持続的な高圧（最大100 MPa）を提供するように設計された、自動ラボプレスや等方圧プレスを含むラボプレス機を専門としています。当社の機器は、接触不良によるアーティファクトではなく、電解質の真の性能を測定していることを保証します。当社のソリューションがラボの効率をどのように向上させ、ASSB開発を加速できるかについて、今すぐお問い合わせください。 お問い合わせフォームからご連絡ください

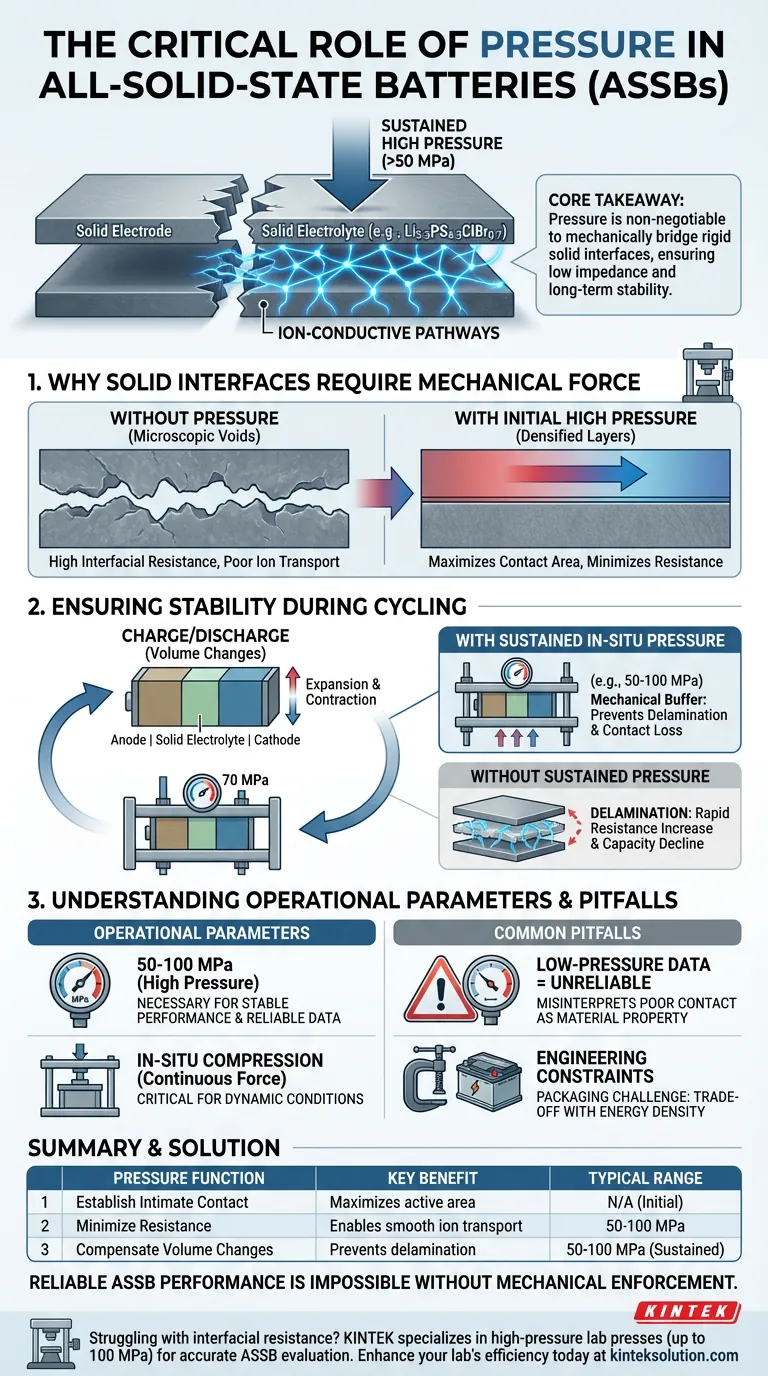

ビジュアルガイド
