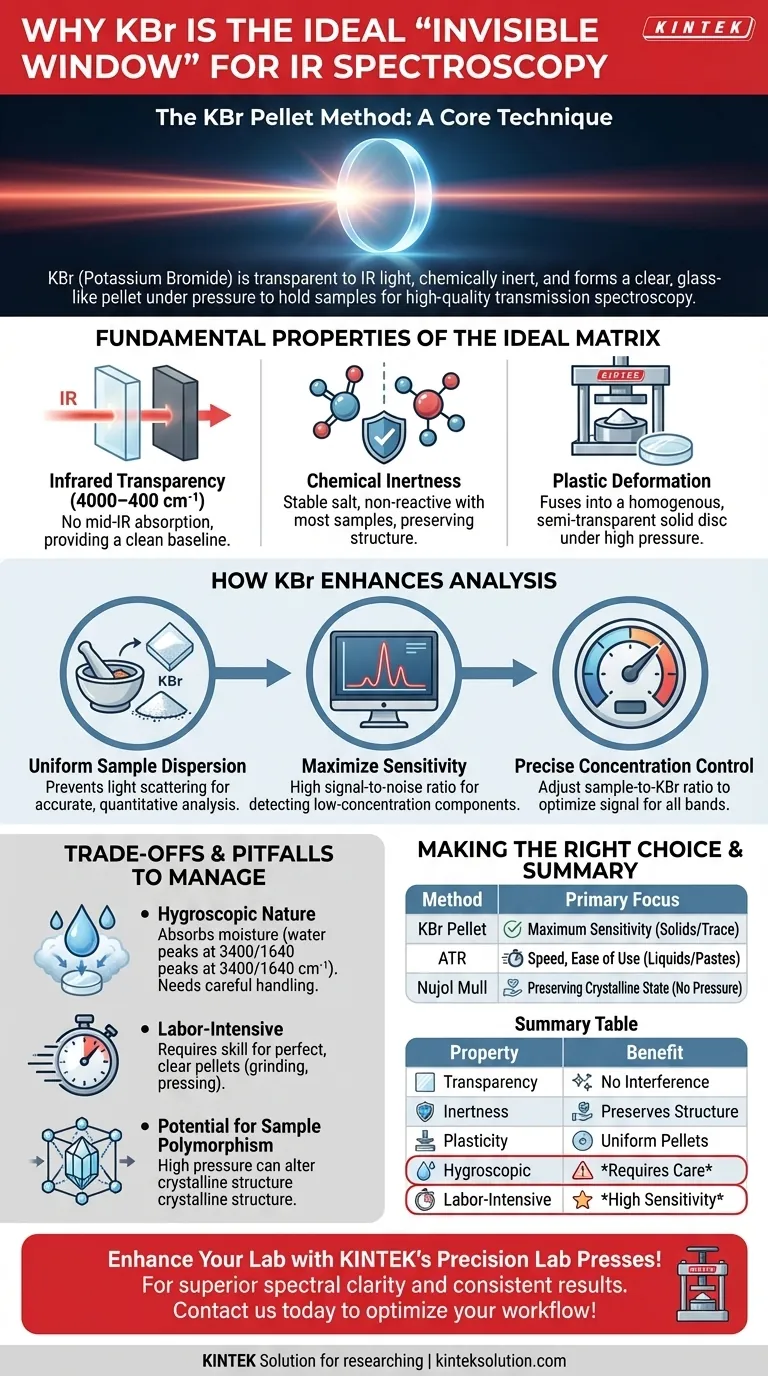

なぜIr分光法におけるペレット法でKbrが使用されるのですか？クリアで高品質なスペクトルを研究室で実現しましょう

簡潔に言えば、KBrが使用されるのは、それが赤外分析における理想的な「見えない窓」だからです。臭化カリウム（KBr）は赤外光に対して透明であり、ほとんどのサンプルと同じ領域で吸収せず、スペクトルに干渉信号を追加することはありません。また、化学的に不活性であり、高圧下で透明なガラス状のペレットを形成し、微粉砕されたサンプルをIRビームの経路に均一に保持します。

KBrを使用する主な理由は、固体サンプルを透過分光法に適した状態に変えることです。KBrは固体「溶媒」として機能し、IRビームに透明なマトリックス内にサンプルを均一に分散させ、アナライト単独のクリアで高品質なスペクトルを保証します。

理想的なマトリックスの基本的な特性

KBrが標準である理由を理解するためには、まずIRペレット調製におけるマトリックス材料の要件を定義する必要があります。目標は、サンプルのスペクトル特性を分離することであり、そのためにはマトリックス自体ができるだけ邪魔にならないものである必要があります。

赤外透過性

最も重要な特性は、マトリックス材料が中赤外領域（通常4000～400 cm⁻¹）でIR放射を吸収しないことです。この領域では、ほとんどの有機および無機の官能基が振動します。

KBrは単純なイオン塩（アルカリハライド）であるため、中赤外光を吸収して振動する分子共有結合がありません。これにより、スペクトル的に透明になり、クリーンなベースラインを提供し、観測されるすべての吸収帯がサンプルに属することを保証します。

化学的不活性

マトリックスはサンプルと反応してはなりません。いかなる化学反応もサンプルの分子構造を変化させ、結果として得られるスペクトルは元の材料を代表しないものになります。

KBrは非常に安定した塩であり、IR分光法で分析される大部分の化合物と非反応性です。それは受動的な傍観者として機能し、測定のためにサンプルを所定の位置に保持するだけです。

塑性変形

KBrのユニークで不可欠な特性は、塑性変形する能力です。微粉砕されたKBr粉末が immense な圧力（通常8～10トン）にさらされると、その結晶構造が流動して融合します。

このプロセスにより、均質で半透明または透明な固体ディスクが形成されます。この物理的な変化こそが、粉末混合物が分析に適した安定したガラス状のペレットになることを可能にします。

KBrが分光分析をどのように強化するか

KBrの使用は干渉を避けるだけでなく、測定の品質と感度を積極的に向上させます。

均一なサンプル分散の実現

高品質なスペクトルを得るためには、IRビームが薄く均一なサンプル層を通過する必要があります。少量のサンプル（1-2 mg）を多量のKBr（100-200 mg）と一緒に粉砕することで、サンプル粒子が分離され、均一に分散されます。

これにより、大きなサンプル結晶からの光散乱が防止され、ベール・ランバートの法則が成り立ち、より正確で定量的な分析が可能になります。

感度とS/N比の最大化

KBrペレット法は透過法であり、IRビーム全体がサンプルを通過します。これにより、サンプルが明確な領域に集中し、高い信号対ノイズ比が得られます。

この特性により、この技術は非常に高感度であり、低濃度での成分の検出や、他の方法では見落とされがちな弱い吸収帯の明確な識別を可能にします。

正確な濃度制御

この技術により、分析者はサンプルとKBrの比率を調整することで、サンプルの有効濃度を細かく制御できます。

これは、強い吸収帯が平坦化されて形状を失う検出器の飽和を防いだり、弱く吸収するサンプルの信号を増幅したりするために重要です。目標は、最適な分析のためにすべてのスペクトル帯を「スケール上」にすることです。

トレードオフと落とし穴を理解する

強力である一方で、KBrペレット法には課題がないわけではありません。これらの問題の認識は、信頼できるデータを作成するための鍵となります。

KBrの吸湿性

KBrは吸湿性があり、空気中の水分を容易に吸収します。この吸収された水分は、独自の広範で強い吸収帯をスペクトルに導入します（約3400 cm⁻¹および1640 cm⁻¹）。

これらの水ピークは、特にO-HおよびN-Hの伸縮振動やC=Oの曲げ振動など、重要なサンプルの特徴を不明瞭にする可能性があります。分光グレードの乾燥オーブン処理されたKBrを使用し、ペレットを迅速に調製することが、これを軽減するために不可欠です。

手間がかかり、技術に依存する

完璧なKBrペレットを作成するには技術が必要です。粒子サイズを減らすための注意深い粉砕、均一性のための徹底的な混合、透明で亀裂のないペレットを形成するための適切なプレスが必要です。

曇ったペレットやひび割れたペレットはIR光を散乱させ、ベースラインの傾斜やスペクトル品質の低下につながります。減衰全反射（ATR）のような現代の技術と比較すると、KBr法は大幅に手間がかかります。

サンプルの多形性の可能性

ペレットを形成するために使用される高圧は、場合によってはサンプルの結晶形（多形）の変化を引き起こす可能性があります。

異なる多形は異なるIRスペクトルを持つ可能性があるため、これはサンプルの元の、未加圧状態を代表しないスペクトルにつながる可能性があります。

目標に応じた適切な選択

KBrペレット法はいくつかのサンプル調製技術の1つであり、最良の選択は分析目的によって異なります。

固体粉末の最大感度や微量成分の検出に重点を置く場合： KBrペレット法は、その優れたS/N比と正確な濃度制御により、多くの場合優れています。
速度、使いやすさ、液体やペーストの分析に重点を置く場合： 減衰全反射（ATR）分光法は、サンプル調製がほとんど不要なため、はるかに優れた選択肢です。
圧力なしでサンプルの元の結晶状態を維持することに重点を置く場合： ヌジョール（Nujol）マル調製は実行可能な代替手段ですが、その場合はヌジョール（鉱物油）自体の干渉ピークに対処する必要があります。

最終的に、KBrペレット法は、正しく実行された場合に固体サンプルに対して比類のないスペクトル明瞭度と感度を提供するという点で、分光法における基礎的な技術であり続けています。

要約表：

特性	IR分光法における利点
赤外透過性	サンプルスペクトルとの干渉なし、クリーンなベースライン
化学的不活性	サンプル反応を防ぎ、分子構造を維持
塑性変形	圧力下で透明で安定したペレットを形成し、均一な分析を可能にする
吸湿性	水分干渉を避けるために注意深い取り扱いが必要
手間がかかる	最適な結果を得るには技術が必要だが、高い感度を提供する

KINTEKの精密ラボプレス機で、研究室のIR分光法を強化しましょう！優れたスペクトル透明性のためにKBrペレットを調製する場合でも、他のサンプル調製を行う場合でも、当社の自動ラボプレス、等方性プレス、加熱ラボプレスは、一貫した高品質の結果を保証します。研究室、製薬会社、材料科学者にサービスを提供し、正確なデータを簡単に取得できるよう支援します。今すぐお問い合わせください。当社の機器がお客様のワークフローを最適化し、効率を高める方法についてご相談ください！
