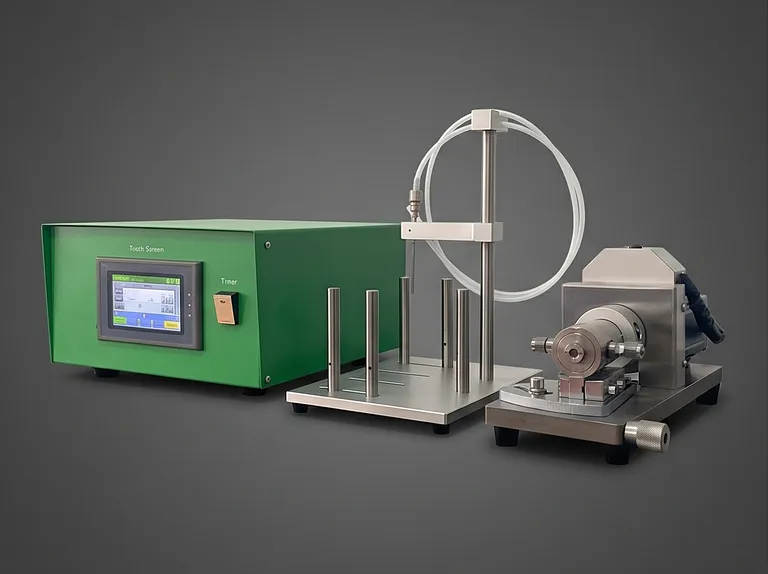

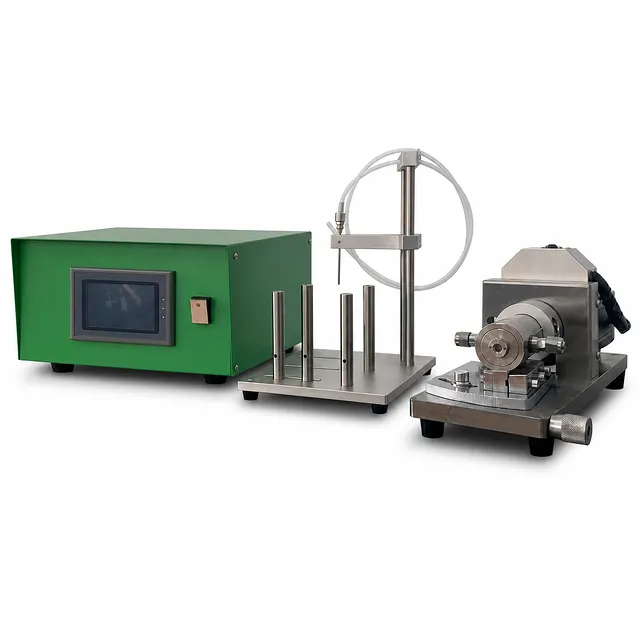

微量液体計量用精密セラミックロータリープランジャーポンプ

製品概要

本システムは、非常に微量な液体の高精度計量用に設計された、シングルヘッド、1入口1出口の往復回転式容積移送型セラミックプランジャーポンプです。制御されたロータリープランジャーの動きにより、入口ポートと出口ポート間で再現性のある切り替え動作が行われ、正確な液体の吸引、移送、吐出、充填、注入、噴霧、ラインマーキングが可能です。流量精度は±3‰に達し、安定した供給と材料の損失を最小限に抑える必要がある厳しいプロセスをサポートします。

本装置は、医薬品、電解液、酸、溶剤、乳製品、接着剤、試薬、その他の特殊媒体に適しています。バッテリー研究、先端材料開発、化学処理、ラボ自動化、粉体・セラミック研究、および制御された液体吐出を必要とする精密生産環境をサポートします。コンパクトなポンプとコントローラーの構成により、卓上システム、パイロット装置、自動ワークステーションへの統合が容易です。

セラミック製の接触経路、高い嵌合精度、低摩擦動作、そして動的シールや潤滑油、従来の摩耗しやすい部品を使用しない設計により、信頼性が確保されています。腐食性、高温、その他困難な液体用に設計されており、パスワード保護、パラメータ保存、プログラムされた数量での自動停止機能により、長期間の使用にわたって安全で一貫した運用を維持できます。

主な特長

• 高精度容積移送： 往復回転式プランジャー構造により、ストローク長と回転サイクルを通じて吐出量を調整し、微量液体用途において±3‰以内の計量精度を実現します。

• 高度なセラミックポンプコア： ポンプコアの材質にはジルコニア（ZrO₂）やアルミナ（Al₂O₃）を採用。これらの工業用セラミックは、高硬度、低摩擦、優れた耐摩耗性、耐食性、耐熱性、長寿命を提供します。

• 自己密封型セラミック嵌合： プランジャーとスリーブは、ナノテクノロジーとゲル射出成形を組み合わせて製造されています。均一な微細構造、高密度、2μmの嵌合精度により、追加のシール部品や潤滑油なしで自己密封および自己潤滑性能をサポートします。

• 幅広い化学的適合性： 媒体と接触するすべての部品がセラミック製であり、ポンプ材質と処理液との化学反応を防ぎます。ポンプスリーブおよび関連構造は、酸性、アルカリ性、およびその他の攻撃的な媒体に耐えられるよう設計されています。

• 安定したバルブレス流路： バルブレス設計により、無駄、気泡、漏れ、液だれ、詰まりを防ぎながら、非常に安定した流量を実現します。これにより、よりクリーンな充填、注入、コーティング、噴霧、マーキング作業が可能になります。

• 正逆転可変速駆動： インポートされたサーボモーターまたはステッパーモーターにより、1～1200 rpmのパルス制御動作と正逆回転を実現します。プロセスの条件で迅速な液体回収やライン洗浄が必要な場合に逆転移送を選択できます。

• プログラム可能なタッチスクリーン制御： 4.3インチのタッチスクリーンHMIにより、便利なパラメータ入力と運用監視が可能です。プログラム可能なコントローラーは安定した制御を提供し、最大100件のレシピを含むパラメータを永続的に保存します。

• プロセス自動化機能： 設定可能な機能には、前方吸引、引き戻し（サックバック）、引き戻し量、遅延計量、待機洗浄、生産能力カウントなどがあります。プログラムされた液体量に達すると、自動的に計量を停止します。

• 低メンテナンス構造： 可動部品はプランジャーロッドのみです。動的シール要素や損傷しやすい摩耗部品がないため、メンテナンスが容易で、研究室や生産現場での繰り返しの運用に適しています。

• 産業用統合対応： 標準通信インターフェースにより、単独使用やPLCまたは産業用コンピュータとの接続が可能です。コンパクトな設計、パスワード保護、工場出荷時リセット機能により、共有環境や自動化された作業環境での制御された導入をサポートします。

用途

技術仕様

動作サイクルは、セラミックチャンバー内でのプランジャーの協調回転によって制御されます。まず、回転するプランジャーが空洞を作り、入口から液体を吸い込みます。回転が入口ポートを過ぎると、入口が閉じ、捕捉された液体が出口に向かって移動します。その後、出口が開いて排出され、プランジャーが出口ポートを通過すると閉じます。この制御された往復回転動作により、従来のバルブ部品に頼ることなく容積移送を行います。

総計量量は、Q total = Q stroke × N strokeの関係式を用いて計算できます。オペレーターは、必要なプロセス量に応じてストローク容量とストローク数を設定し、コントローラーを使用してシーケンスを正確に繰り返すことができます。広い速度範囲と正逆動作により、プロセスエンジニアは液体の移送、回収、洗浄、吐出サイクルを最適化する柔軟性を得られます。

購入前に、液体媒体と動作温度に応じて材質の選択を確認してください。利用可能なセラミックポンプコア材質はジルコニアとアルミナであり、液体移送チューブはPEまたはテフロンで提供可能です。出口ニードルの直径と長さも、必要な吐出パターン、接続構成、用途の制約に合わせて選択できます。

本製品を選ぶ理由

• 優れた耐摩耗性と耐食性： ジルコニアおよびアルミナセラミック部品は、酸、アルカリ、溶剤、電解液、高温を伴う厳しい液体環境向けに選択されています。

• 安定した長期計量： 高精度なセラミック嵌合、低摩擦、容積移送動作により、摩耗による変動を最小限に抑えながら、再現性のある供給を維持します。

• メンテナンス負荷の軽減： バルブレス構造と単一の可動プランジャーロッドにより、動的シール、追加の潤滑油、および一般的な摩耗部品の多くを排除しています。

• 構成可能で自動化に対応： レシピ保存、タッチスクリーンプログラミング、正逆動作、複数の吐出モード、標準通信、および選択可能なチューブとニードルオプションにより、ラボおよび産業への統合をサポートします。

• 制御された運用とプロセスセキュリティ： パスワード保護、数量ベースの自動停止、生産カウント、工場出荷時リセット機能により、再現性のあるプロセス制御のための実用的な安全策を提供します。

見積もり、用途レビュー、またはお客様の媒体、温度、流量プロファイル、チューブ、ニードル、自動化要件に合わせたカスタマイズされた液体計量ソリューションについては、お問い合わせください。
