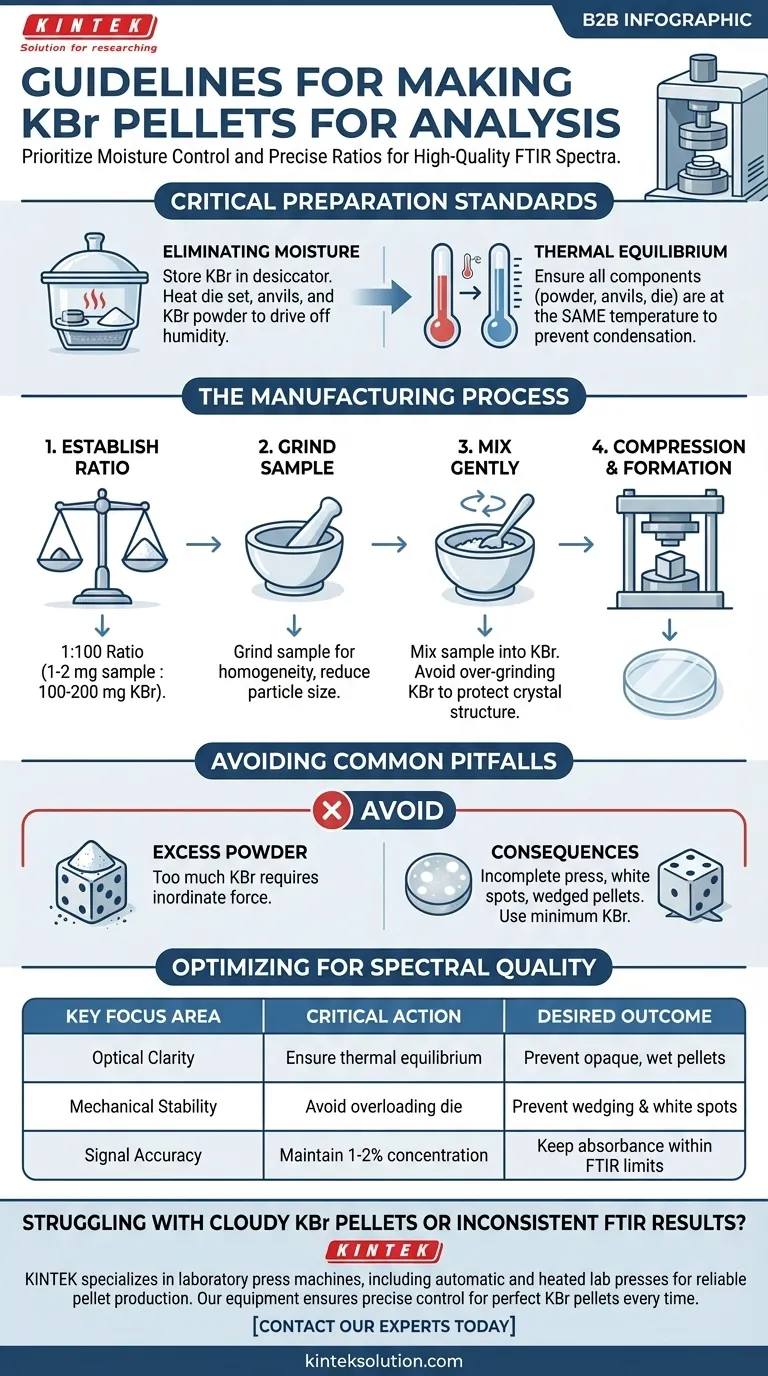

分析用のKbrペレット作成ガイドラインとは？完璧なFtir透明度を実現する

高品質のKBrペレットを作成するには、水分管理と正確な成分比を厳密に優先する必要があります。成功は、ダイセット部品を加熱して完全な乾燥を確保し、乾燥剤で保管されたKBr粉末を使用し、すべての材料（粉末、アンビル、ダイ）が同じ温度であることを確認することにかかっています。これにより、曇った湿ったペレットを防ぐことができます。

FTIRスペクトルの品質は、ペレットの透明度に完全に依存します。これは、環境の湿気を取り除き、約1:100の特定のサンプル対マトリックス比を維持することによって達成されます。

重要な準備基準

湿気の除去

湿気は、スペクトル品質の低下と曇ったペレットの主な原因です。KBr粉末が完全に乾燥していることを確認する必要があります。理想的には、加熱ケースまたはデシケーターに保管してください。さらに、使用前にアンビルとダイセットの本体を加熱して、残留湿度をすべて追い出してください。

熱平衡

部品が乾燥しているだけでは十分ではありません。熱的にも安定している必要があります。開始する前に、KBr粉末、アンビル、ダイセットがすべて同じ温度であることを確認してください。異なる温度の部品を混合すると、結露が発生し、湿った使用不可能なペレットになる可能性があります。

製造プロセス

正しい比率の設定

標準的な混合物は、KBrマトリックス内で希釈された非常に少量のサンプルで構成されます。重量比で約1部のサンプル対100部のKBrを目指してください。通常、これは100〜200 mgのKBr粉末と1〜2 mgのサンプルを混合することに相当します。

粉砕と混合

均一性を確保し、粒子サイズを小さくするために、まずサンプル材料を十分に粉砕します。このサンプルをKBr粉末に混合して、均一な分布を確保します。

結晶構造の保護

混合は不可欠ですが、KBr粉末自体を過度に粉砕しないように注意してください。KBrを過度に粉砕すると、新しい結晶面が露出し、大気中の湿気を急速に吸収する可能性があります。

圧縮と形成

混合物をダイアセンブリに配置し、真空が使用されている場合は真空シールが正しく配置されていることを確認します。油圧プレスを使用して、8〜10トンの負荷（13 mmダイの場合は最大10トン）をかけます。この圧力により、粉末が固体で透明なディスクに融合し、赤外線透過に適したものになります。

一般的な落とし穴の回避

過剰な粉末のリスク

最も頻繁なエラーの1つは、ダイにKBr粉末を使いすぎることです。より厚いペレットは、効果的に圧縮するために大幅に多くの力が必要です。

過負荷の結果

粉末を使いすぎて過大な力を加えられない場合、プレスは不完全になります。これにより、白い斑点を含むペレットや、ダイの中に詰まったペレットが生成されます。アンビルの面に薄く均一なコーティングを作成するために必要なKBrの最小量を使用してください。

スペクトル品質の最適化

毎回使用可能なデータを生成できるように、これらの特定の焦点領域に従ってください。

光学的透明度が主な焦点である場合：ダイと粉末間の厳密な熱平衡を確保して、不透明で湿ったペレットの形成を防ぎます。
機械的安定性が主な焦点である場合：ダイにKBr粉末を過負荷にしないようにして、詰まりを防ぎ、ペレットが白い斑点なしで均一に凝固するようにします。
信号精度が主な焦点である場合：1〜2％のサンプル濃度範囲に従って、吸光度をFTIR機器の線形検出限界内に保ちます。

湿気の除去を、KBrペレットワークフロー全体の最も重要な単一の変数として扱ってください。

概要表：

主要な焦点領域	重要なアクション	望ましい結果
光学的透明度	ダイと粉末間の熱平衡を確保する	不透明で湿ったペレットを防ぐ
機械的安定性	ダイにKBr粉末を過負荷にしない	詰まりや白い斑点を防ぐ
信号精度	1〜2％のサンプル濃度を維持する	吸光度をFTIR線形検出限界内に保つ

曇ったKBrペレットや一貫性のないFTIR結果に苦労していませんか？ KINTEKは、信頼性の高いペレット生産に特別に設計された自動ラボプレスや加熱ラボプレスを含む、ラボプレス機を専門としています。当社の機器は、ラボで毎回完璧なKBrペレットに必要な正確な圧力制御と温度安定性を保証します。当社のソリューションが分析ワークフローをどのように強化し、優れたスペクトル品質を提供できるかを発見するために、今すぐ専門家にお問い合わせください。
