コールド等方圧プレス（CIP）は、従来の単軸プレスとは異なり、あらゆる方向から均一な圧力を印加することで、セラミック部品の製造において独自の利点を提供します。この「等方性」の適用により、従来のプレスで一般的な内部密度勾配が排除され、一貫した構造、高いグリーン強度、焼結中の予測可能な挙動を持つ部品が得られます。特に、単軸圧力下ではひび割れや変形が生じる可能性のある、大きくて複雑な形状、またはアスペクト比の高い形状の製造に効果的です。
CIPの核となる価値は均質性にあります。材料をすべての側面から等しい圧力にさらすことで、部品全体にわたって密度が均一であることを保証します。これは、焼成後の変形を防ぎ、材料強度を最大化するための重要な要素です。
優れた材料完全性の実現
密度勾配の排除
従来の単軸プレスでは、摩擦によって密度が不均一になり、弱点が生じます。CIPは、流体媒体を介して均一に油圧を印加し、粉末のすべてのミリメートルが均等に圧縮されることを保証します。
この均一性により、内部応力の原因となることが多い「プレス勾配」が排除されます。その結果、後続の焼成プロセス中のひび割れや層間剥離のリスクが大幅に低減されます。
最適化されたグリーン密度
CIPは通常、理論上の最大値の60%から80%のグリーン密度を達成します。この高い初期密度は、焼結段階の強固な基盤を提供します。
粒子が密に、かつ均一に充填されているため、最終的な焼結部品は、強度、硬度、耐摩耗性の向上を含む、優れた機械的特性を示します。
予測可能な収縮
セラミックは焼結中に収縮し、不均一な収縮は部品の歪みを引き起こします。CIPは均一な密度分布を作成するため、収縮はすべての方向に均等に発生します。
この予測可能性により、エンジニアは寸法減少を正確に考慮した金型を設計でき、最終部品が最小限の歪みで寸法仕様を満たすことを保証します。
幾何学的複雑性の解放
複雑な形状の製造
CIPは、機械プレスのような厳格な直線運動に制限されません。チューブ、電子機器用フェライト、アンダーカットのある部品など、複雑な形状を効果的に成形できます。
特に、単軸プレスでは破損せずにプレスするのが難しい、アスペクト比が大きい（2:1以上）長棒や薄肉チューブなどの部品に有利です。
スケーラビリティとサイズ
部品サイズの唯一の制限は、圧力チャンバーの容積です。これにより、CIPは標準的なダイプレスのトン数能力を超える非常に大きなセラミックビレットまたはプリフォームの製造に理想的です。
ニアネット形状製造
CIPは、最終的な形状に近い部品を形成することで、広範な後処理加工の必要性を減らします。これは、硬化後のセラミックの加工が困難で高価であることを考えると重要です。
経済的および運用的効率
低金型コスト
CIPは、高価で高精度の金属ダイではなく、エラストマー製の柔軟な金型（バッグ）を使用します。これにより、プロトタイピングや小規模生産の参入障壁が大幅に低下します。
強化されたグリーン強度
CIPで使用される高圧により、「グリーン」（未焼結）ボディは卓越した構造的完全性を持ちます。これらの部品は、最終焼結ステップの前に取り扱ったり、機械加工したり、さらに成形したりするのに十分な強度があり、加工中の破損率を低減します。
材料効率
このプロセスは化学反応や融解を回避するため、材料損失はほぼゼロです。さらに、通常、バインダーの燃焼や広範な乾燥ステップは必要ないため、ウェット成形法と比較して全体的な処理サイクル時間が短縮されます。
トレードオフの理解
表面仕上げの制限
金型が柔軟であるため、CIP部品の表面仕上げは、ダイプレス部品よりも一般的に精度が低くなります。メーカーは、外部公差が厳しい場合は、ある程度の表面加工が必要になることを想定する必要があります。
生産速度
複雑な部品や大きな部品には効率的ですが、CIPは一般的にバッチプロセスです。タイルや小さなワッシャーのような単純な高体積部品に使用される高速自動単軸プレスと比較して、サイクルタイムが遅くなる可能性があります。
目標に合った適切な選択
コールド等方圧プレスがお客様の用途に適したソリューションであるかどうかを判断するには、特定の制約を考慮してください。
- 複雑な形状が主な焦点である場合：アスペクト比が高い、内部に空洞がある、またはリジッドダイでは密度変動が生じる可能性のある不規則な形状の部品にはCIPを使用してください。
- 材料品質が主な焦点である場合：重要な構造部品において、均一な結晶構造と高い疲労抵抗を確保するためにCIPを選択してください。
- プロトタイピングが主な焦点である場合：CIPの低金型コストを活用して、高価なハード金型に投資せずにセラミック設計をテストしてください。
CIPは、高速表面ディテールよりも内部構造の均一性が重要な場合の決定的な選択肢です。
概要表：
| 主な利点 | 説明 |
|---|---|
| 均一な密度 | 内部勾配を排除し、一貫した材料構造と予測可能な収縮を実現します。 |
| 複雑な形状 | 複雑な形状、チューブ、高アスペクト比の部品の製造を可能にします。 |
| 高いグリーン強度 | 焼結前の優れた取り扱い強度を提供し、破損を低減します。 |
| 低金型コスト | 柔軟な金型を使用し、プロトタイピングや小規模生産に最適です。 |
| 材料効率 | バインダー燃焼不要で、材料損失はほぼゼロです。 |
複雑な形状の高信頼性セラミック部品の製造が必要ですか？
KINTEKは、実験室の精密なセラミック成形ニーズに対応するため、高度な等方圧プレス技術を含むラボプレス機を専門としています。当社の専門知識により、お客様の用途の成功に不可欠な均一な密度と材料品質を達成できます。
当社のCIPソリューションがセラミック製造プロセスをどのように強化できるかについて、当社の専門家にご相談ください。

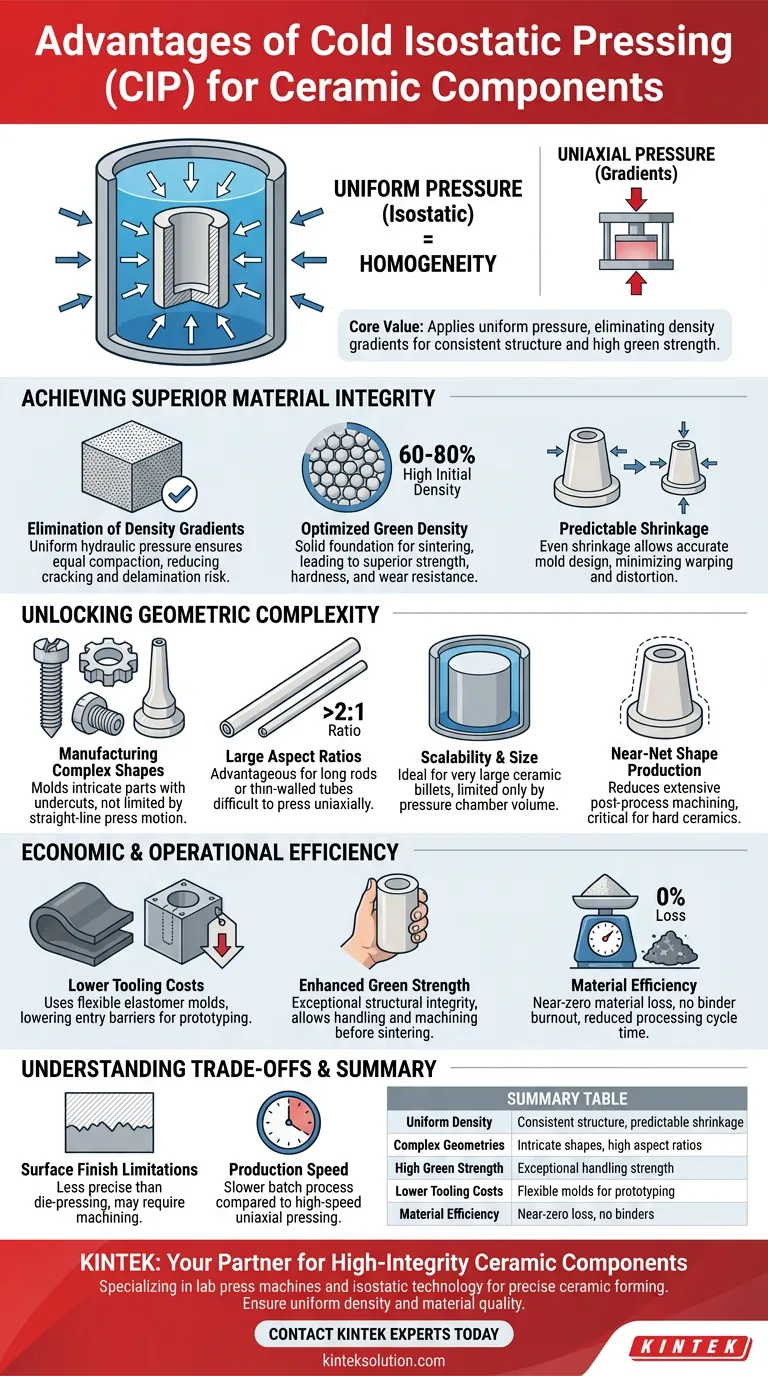

ビジュアルガイド
