コールド等方圧間接プレス（CIP）の主な技術的利点は、全方向からの圧力による優れた密度均一性の実現です。一方向から力を加える一軸プレスとは異なり、CIPは流体媒体を使用して、部品をあらゆる方向から加圧します。これにより、金型壁の摩擦が排除され、一貫した内部構造、大幅に高いグリーン強度、および勾配のない複雑な形状の密度化が可能になります。
核心的な洞察：一軸プレスの限界は、機械的な力だけでなく、摩擦にもあります。粉末と硬い金型壁との相互作用を排除することにより、CIPは密度勾配の主な原因を取り除きます。これにより、材料の一体性が高まり、化学潤滑剤の必要性がなくなり、後続の焼結プロセスが合理化されます。
圧力印加の物理学
全方向力と一方向力の比較
一軸プレスは、硬い上下の金型を使用して、単一の垂直方向で粉末を圧縮します。これは、しばしば垂直圧縮と横方向の伸長を引き起こし、ポリマーフィルムのような繊細な材料の変形を引き起こす可能性があります。
対照的に、CIPは、加圧チャンバー内の作動流体（通常は腐食防止剤入りの水）を使用します。この流体は、サンプル全体に同時に均一に圧力を印加します。
形状と密度の分離
圧力は表面全体に均一に印加されるため、断面積と高さの比率はCIPの制約要因ではありません。一軸プレスは、圧力が失われる前に金型をどれだけ深くできるかによって制約されます。CIPは、硬い金型では製造が不可能な複雑な形状や長い部品の圧縮を可能にします。
摩擦と潤滑のダイナミクス
金型壁の摩擦の排除
一軸プレスでは、粉末と硬い金型壁との間の摩擦が主要な変数です。これにより、圧力が部品の中心に完全に伝達されなくなり、端は密だが中心は多孔質である「密度勾配」が形成されます。
CIPは、流体に浸された柔軟な金型を使用します。その結果、金型壁の摩擦は実質的に存在しません。この不在により、印加された圧力が表面での機械的抵抗を克服するのではなく、直接密度化に変換されます。
潤滑剤の必要性の排除
一軸プレスでは、摩擦を軽減するために潤滑剤が必要です。CIPではこれらの添加剤は必要ありません。これは2つの明確な技術的利点を提供します。
- グリーン強度の向上：CIPで圧縮された部品は、潤滑剤入りの金属金型で圧縮された部品と比較して、グリーン強度が約10倍高くなります。
- 焼結の簡素化：粉末に潤滑剤が添加されないため、焼結中に通常必要とされる「脱脂」段階が排除され、加工欠陥の一般的な原因が取り除かれます。
密度と微細構造の一体性
均一な密度分布
圧力印加の根本的な違いにより、より均質な内部構造が得られます。一軸プレス部品は密度変動をしばしば被るのに対し、CIPは、特定の圧縮圧力で、部品全体にわたって均一な密度を提供します。
内部欠陥の最小化
密度勾配はしばしば内部応力を引き起こします。均一な圧縮を保証することにより、CIPは内部応力の低い部品を製造します。これは、特に脆性または微細な粉末にとって有利であり、微小亀裂の形成を最小限に抑え、完成部品の機械的信頼性を向上させます。
トレードオフの理解
プロセスの複雑さと設備
CIPは優れた材料特性を提供しますが、参照資料では一軸プレスが「一般的で簡単な」方法であると強調されています。CIPは、サンプルの真空引き、作動流体の管理、高圧ポンプとチャンバーの使用を必要とし、運用上の複雑さを導入します。
効率対品質
一軸プレスは、ディスクのような単純な形状ではしばしば高速です。CIPは、材料の一貫性、複雑な形状、または高いグリーン強度が必要不可欠な要件である場合に予約される、より複雑なプロセスです。
目標に合わせた適切な選択
正しい方法を選択するには、主な制約を評価してください。
- 主な焦点が単純な形状と速度である場合：一軸プレスは、軽微な密度勾配が許容される電極ディスクのような基本的な形状に対して、簡単なソリューションを提供します。
- 主な焦点が材料の一体性と複雑な形状である場合：均一な密度を実現し、微小亀裂を排除し、アスペクト比の高い部品を加工するには、コールド等方圧間接プレスが必要です。
- 主な焦点が後処理の効率である場合：潤滑剤の脱脂段階を排除し、焼結前の取り扱いを容易にするために大幅に高いグリーン強度を実現するためにCIPを選択してください。
最終的に、部品の機械的信頼性と内部の一貫性が、シンプルでメンテナンスの少ない機器セットアップの必要性を上回る場合、CIPが優れた選択肢となります。
概要表：
| 特徴 | コールド等方圧間接プレス（CIP） | 一軸コールドプレス |
|---|---|---|
| 圧力印加 | 全方向（全方向から） | 一方向（上下） |
| 金型壁の摩擦 | 実質的に排除 | 密度勾配の主な原因 |
| 密度均一性 | 部品全体で非常に均一 | 勾配ができやすい（端は密、中心は多孔質） |
| グリーン強度 | 約10倍高い | 低い |
| 複雑な形状 | 複雑/長い部品に最適 | 金型の制約による制限あり |
| 潤滑剤必要性 | 不要 | 通常必要 |
研究室で優れた材料の一体性と均一な密度を実現しませんか？
研究または生産で高いグリーン強度、複雑な形状、および完璧な材料の一貫性が必要な場合は、KINTEKの高度なコールド等方圧間接プレスがソリューションです。当社のラボプレスは、一軸プレスの限界を排除するように設計されており、信頼性の高い高性能部品に必要な全方向圧力を提供します。
KINTEKは、ラボプレス機（自動ラボプレス、等方圧間接プレス、加熱ラボプレスを含む）を専門とし、世界中の研究室の精密なニーズに対応しています。
今すぐお問い合わせください。当社のCIP技術がプロセスをどのように合理化し、結果を向上させることができるかについてご相談ください。

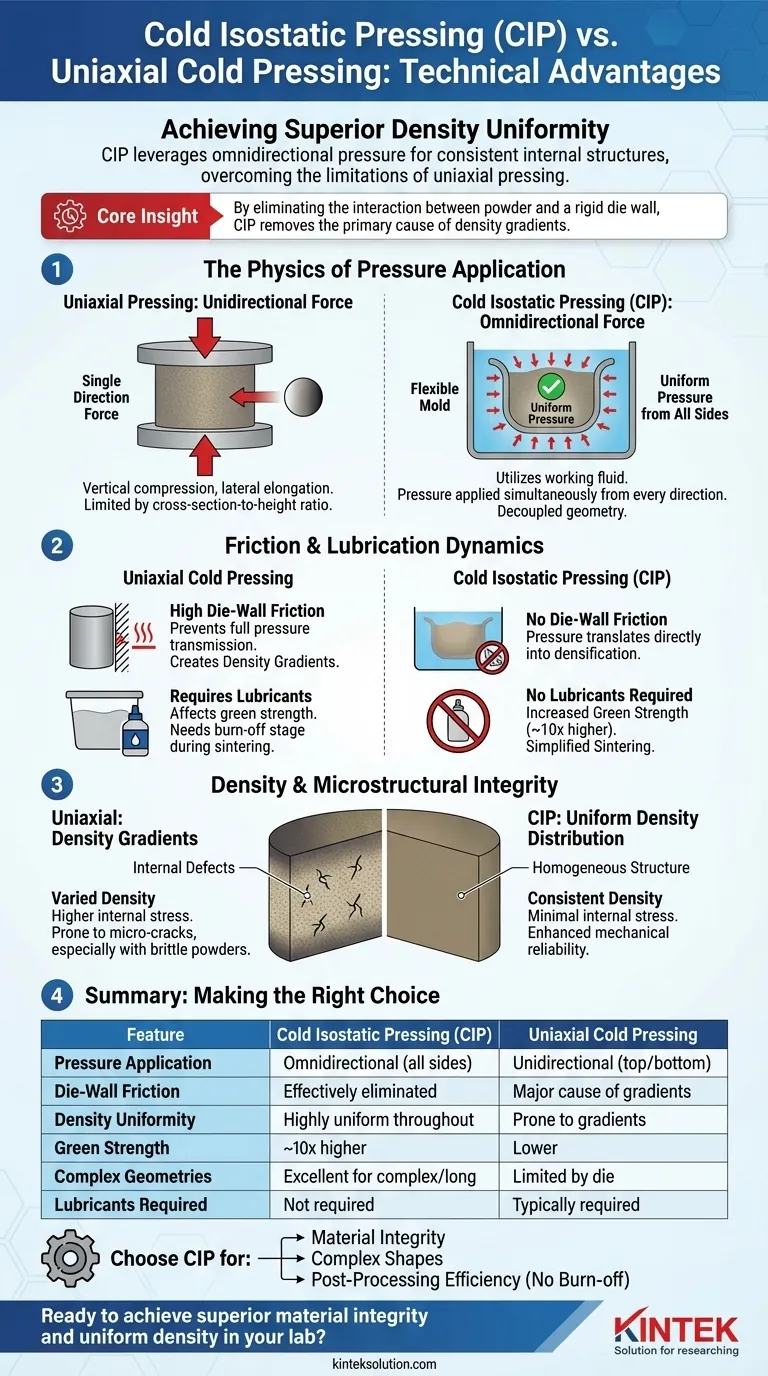

ビジュアルガイド
