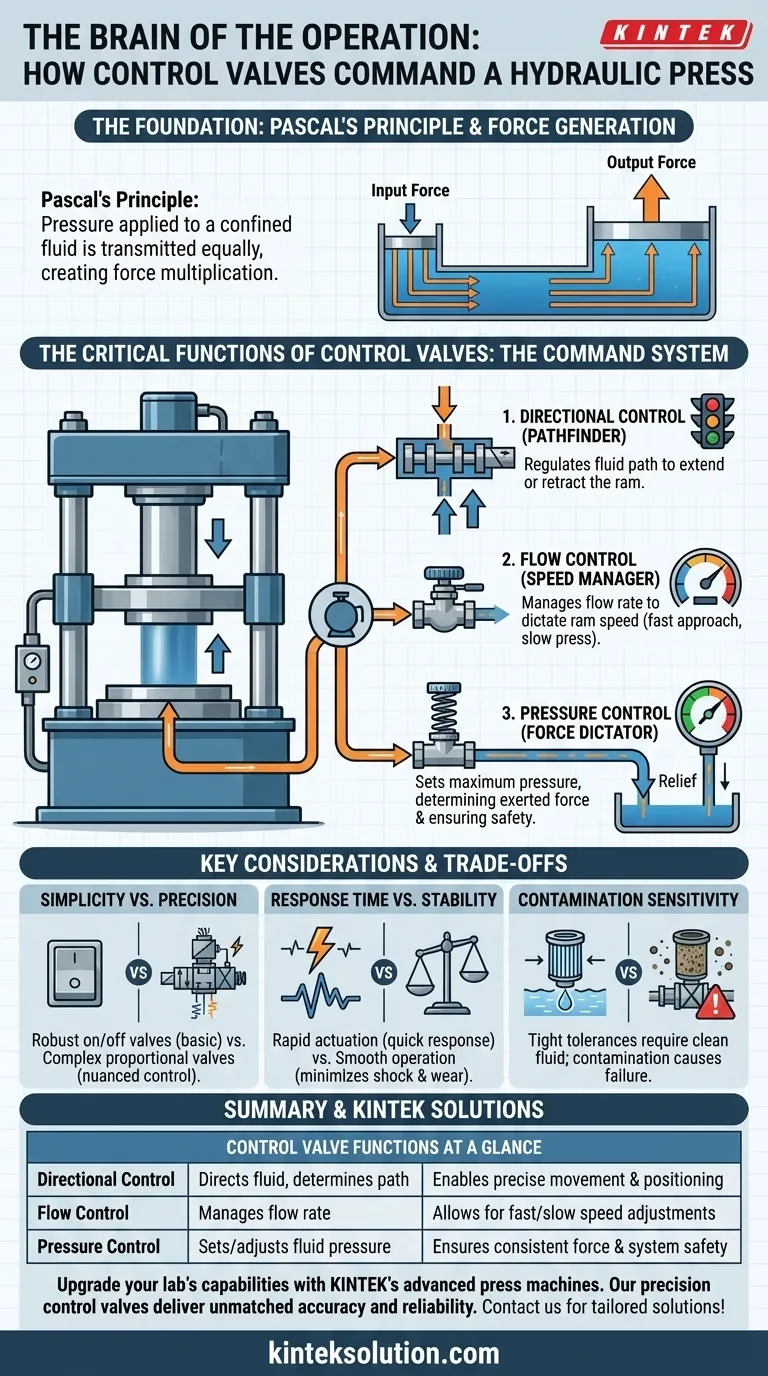

油圧プレスにおいて制御バルブはどのような役割を果たしますか？オペレーションにおける精度と制御をマスターする

本質的に、制御バルブは油圧プレスの指揮制御システムです。それらは油圧流体の流量、圧力、方向を正確に調整し、それによってオペレーターがプレスラムの速度、加える力、およびその位置を正確に制御できるようになります。これにより、油圧システムの生々しいパワーが、正確で再現性のある産業用ツールへと変貌します。

パスカルの原理は、油圧プレスがどのように巨大な力を生成するかを説明していますが、その力を利用し、指示するのは制御バルブです。それらがなければ、プレスは強力ですが制御不能な装置に過ぎません。それらがあれば、精密な機器となるのです。

基礎：油圧プレスが力を生成する方法

バルブの役割を理解するためには、まずそれらが管理するように設計された原理を理解する必要があります。油圧プレスは、物理学の基本的な法則に基づいて動作します。

パスカルの原理の力

油圧システムは、不圧縮性流体、通常はオイルで満たされた閉鎖システムです。パスカルの原理は、この閉じ込められた流体に圧力が加えられると、その圧力が流体全体にわたって等しく、減衰することなく伝達されると述べています。

この原理により、力の増幅が可能になります。小さなピストンに加えられた小さな力は、流体中に圧力を生成し、その同じ圧力がはるかに大きなピストンに作用することで、比例して大きな出力力が生成されます。

制御バルブの重要な機能

油圧ポンプがシステムの心臓であるならば、制御バルブはその脳と神経系です。それらはコマンドを解釈し、特定のタスクを実行するために流体を操作します。それらは3つの主要な機能を実行します。

方向制御：ラムの伸長と格納

方向制御バルブは、油圧流体の交通整理係のように機能します。それらはポンプからの流体の経路を決定します。

バルブの位置を切り替えることで、オペレーターは流体をメインシリンダーの上部に導いてプレスラムを伸長させたり（下降ストローク）、シリンダーの下部に導いてラムを格納させたり（上昇ストローク）することができます。

流量制御：ラムの速度管理

プレスラムが移動する速度は、シリンダーに入る油圧流体の流量に正比例します。

流量制御バルブは蛇口のように機能します。バルブを開閉することで、オペレーターは単位時間あたりにシステムを通過する流体の量を正確に増減させ、それにより、高速アプローチとゆっくりとした繊細なプレス操作の両方でラムの速度を制御することができます。

圧力制御：加えられる力の指示

プレスラムによって加えられる力は、流体圧力とピストンの表面積の積です（力 = 圧力 × 面積）。圧力制御バルブは、この重要な変数を管理するために使用されます。

これらのバルブは、最大システム圧力を設定でき、過負荷を防ぐ安全装置（リリーフバルブ）として機能します。より高度な圧力制御バルブは、作業サイクル中に圧力を動的に調整し、成形や鍛造などのタスクに必要な正確な力が一貫して加えられるようにします。

トレードオフと主要な考慮事項の理解

制御バルブの選択と実装には課題が伴います。これらのトレードオフを理解することが、適切に設計された信頼性の高いシステムにとって重要です。

シンプルさ vs. 精度

シンプルなオン/オフ方向バルブは、基本的な上下動作には堅牢で費用対効果が高いです。しかし、速度と力の微細な制御が必要なアプリケーションには、より複雑で高価な比例バルブが必要です。これらのバルブは、可変電気信号に応じて開度を調整でき、微妙でリアルタイムの調整を可能にします。

応答時間 vs. システム安定性

非常に迅速に作動するバルブは、迅速な応答を提供できますが、システムに油圧ショックを引き起こす可能性もあります。流体の急激な始動と停止は、圧力スパイク、騒音、およびコンポーネントの摩耗を引き起こす可能性があります。システム設計は、速度の必要性とスムーズで安定した動作の必要性のバランスを取る必要があります。

汚染感受性

制御バルブは、非常に厳密な内部公差を持つ精密に設計されたコンポーネントです。それらは油圧流体の汚染に非常に敏感です。汚れ、金属粒子、または劣化したオイルは、バルブを固着させたり、漏れさせたり、完全に故障させたりする可能性があり、予測不能なプレス動作と高価なダウンタイムにつながります。適切なろ過はオプションではなく、不可欠です。

目標に応じた適切な選択

適切な制御バルブ戦略は、プレスの意図されたアプリケーションによって完全に異なります。

高速スタンピングやパンチングに重点を置く場合：何百万サイクルにも耐えられる耐久性のある高速作動の方向制御バルブと流量制御バルブを優先してください。
精密成形や鍛造に重点を置く場合：作業サイクル全体を通して圧力と流量プロファイルを細かく制御できる比例バルブまたはサーボバルブに投資してください。
安全性とシステムの長寿命化に重点を置く場合：システムに適切に設定された圧力リリーフバルブと、厳格な流体ろ過およびメンテナンスプログラムが備わっていることを確認してください。

これらのバルブがどのように機能し、相互作用するかを理解することで、油圧プレスがパワーだけでなく、精度と信頼性をもって動作することを確実にすることができます。

要約表：

機能	説明	主な利点
方向制御	油圧流体を誘導し、プレスラムを伸長または格納する	精密な移動と位置決めを可能にする
流量制御	ラム速度を制御するために流体流量を管理する	高速アプローチとゆっくりとした繊細な操作を可能にする
圧力制御	加えられる力を指示するために流体圧力を設定および調整する	一貫した力の適用とシステムの安全性を確保する
