黒鉛ダイは、ホットプレス（HP）およびスパークプラズマ焼結（SPS）を用いたLLZO固体電解質作製における中心的なプロセスインターフェースとして機能します。 これは、ペレットの寸法を決定する幾何学的モールド、高密度化に必要な一軸機械的圧力を伝達する、そしてセラミック粉末への熱エネルギー伝達の主要媒体となる、という3つの同時かつ重要な機能を果たします。
コアインサイト： 圧力アシスト焼結において、黒鉛ダイは単なる受動的な容器ではなく、機械的力と熱エネルギーを統合して、多孔質のLLZOナノ粉末を緻密な構造セラミックに変換する能動的なコンポーネントです。
機械的機能：成形と圧縮
幾何学的封じ込め
黒鉛ダイの最も直接的な機能は、物理的なモールドとして機能することです。
これは、ルーズなAlドープLLZOナノ粉末または予備成形された「グリーンペレット」を特定の体積内に閉じ込めます。
この封じ込めにより、焼結された電解質の最終的な形状と寸法が決定され、通常は円形のペレット形状になります。
一軸圧力伝達
単純な封じ込めを超えて、ダイアセンブリは機械的力の伝達媒体として機能します。
HPとSPSの両方で、プレスラムはダイプランジャーに大きな軸圧（キロニュートンで測定されることが多い）を加えます。
ダイは、この圧力を直接粉末に伝達し、粒子を圧縮して内部の空隙を減らし、高い最終密度を確保します。
熱的機能：エネルギー伝達メカニズム
ホットプレス（HP）における熱伝導
ホットプレスシステムでは、黒鉛ダイは主に熱伝導体として機能します。
外部の誘導コイルが熱を発生させ、それがダイの外表面に吸収されます。
ダイは、この熱エネルギーをLLZOサンプルに向かって内部に伝導し、黒鉛の熱伝導率を利用して粉末を加熱します。
スパークプラズマ焼結（SPS）における能動的ジュール加熱
SPSプロセスでは、ダイの役割は受動的な伝導体から能動的な加熱要素へと変化します。
システムは、高密度のパルス電流を導電性の黒鉛ダイモールドに直接流します。
この電流はダイ自体内で急速なジュール加熱を発生させ、外部誘導法と比較してより速い加熱速度を可能にします。
操作上の違いの理解
機械的な役割は一貫していますが、熱発生の方法が両プロセス間に明確なトレードオフを生み出します。
熱発生源
HPでは、ダイが外部コイルからコアへ熱を伝達するため、熱勾配は外側から内側へと移動します。
SPSでは、ダイは電気抵抗を通じて独自の熱を内部で発生させ、熱源をサンプルに直接近接させます。
プロセス制御への影響
プロセスの選択は、黒鉛ダイの熱特性をどのように管理するかを決定します。
HPでは、黒鉛が時間とともに均一に熱を伝導する能力に依存します。
SPSでは、黒鉛の電気抵抗を利用して、迅速で制御可能な温度スパイクを生成します。
目標に合わせた適切な選択
黒鉛ダイが果たす具体的な役割は、どの焼結技術が製造要件に適合するかによって大きく異なります。
- 迅速な加熱と効率が最優先事項の場合： スパークプラズマ焼結（SPS）を利用します。この場合、ダイは能動的な抵抗加熱器として機能し、処理時間を最小限に抑えます。
- 従来の熱サイクルが最優先事項の場合： ホットプレス（HP）を利用します。この場合、ダイは外部で発生した誘導熱を伝導する安定した媒体として機能します。
LLZO電解質の製造における成功は、黒鉛ダイを単なるモールドとしてではなく、エネルギー源と材料の間の重要な架け橋として捉える必要があります。
概要表：
| 機能 | ホットプレス（HP） | スパークプラズマ焼結（SPS） |
|---|---|---|
| 機械的役割 | 幾何学的モールドと圧力伝達 | 幾何学的モールドと圧力伝達 |
| 熱的役割 | 受動的熱伝導体（外部加熱） | 能動的抵抗加熱要素（ジュール加熱） |
| 主な利点 | 安定した従来の熱サイクル | 高速加熱率とプロセス効率 |
LLZO電解質製造プロセスの最適化をご検討ください。
適切なラボプレスは、焼結プロセスにおける圧力と温度の完璧なバランスを達成するために不可欠です。KINTEKでは、高性能ラボプレス機、自動ラボプレス、静水圧プレス、および先進材料研究用に設計された加熱ラボプレスを含む、高性能ラボプレス機を専門としています。
当社の機器は、ホットプレスとスパークプラズマ焼結の両方のアプリケーションに必要な精密な制御と信頼性を提供します。エネルギー源と材料を完璧に橋渡しするテクノロジーで、固体電池開発を強化するお手伝いをさせてください。
当社のラボプレスソリューションが研究開発をどのように加速できるかについてご相談いただくには、今すぐ専門家にお問い合わせください！

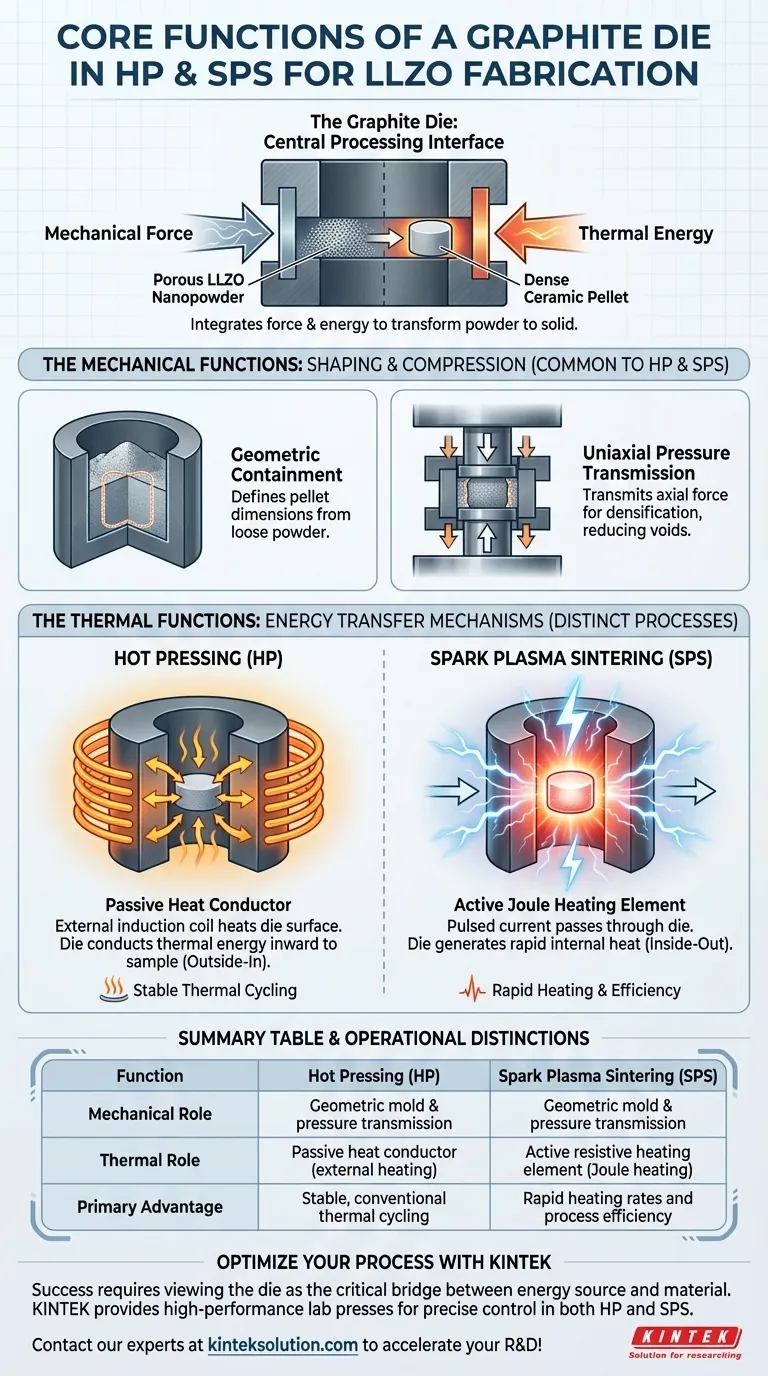

ビジュアルガイド
