スパークプラズマ焼結（SPS）システムにおいて、黒鉛ダイは物理的な金型、抵抗ヒーター、圧力伝達体として同時に機能します。
粉末の形状を定義する容器として機能し、高密度パルス電流からの急速なジュール熱を発生させる主要な電気抵抗体として機能し、サンプルを緻密化するために一軸力を伝達する媒体として機能します。
熱的、電気的、機械的な機能を単一のコンポーネントに統合することにより、黒鉛ダイは外部加熱の遅延を排除します。これにより、SPSプロセスの効率を定義する急速な加熱速度と同時圧力印加が可能になります。
ダイアセンブリの三重機能
SPSプロセスを理解するには、ダイを受動的な工具としてではなく、機械の電気的および機械的回路のアクティブコンポーネントとして見る必要があります。
主要な熱源としての機能
従来のホットプレスでは外部から熱が加えられますが、SPSダイは内部で熱を発生させます。
ダイは電気伝導性があります。高密度パルス電流がダイを通過すると、黒鉛は抵抗加熱素子として機能します。この電気からジュール熱への変換により、急速な直接温度ランプが可能になります。
機械的緻密化の促進
ダイは、圧力支援焼結に必要な堅牢な構造容器として機能します。
高温で機械的強度を維持し、プレスラムから粉末への軸圧を伝達する必要があります。この圧力は、最終的なセラミックまたは金属ペレットの高い密度を達成するために不可欠です。
物理的形状の定義
最も基本的なレベルでは、ダイは原料粉末を保持する金型です。
パンチが材料を軸方向に圧縮する間、ダイは材料を半径方向に拘束します。この拘束が、焼結サンプルの最終的な寸法と形状を決定します。
界面（黒鉛紙）の重要な役割
参考文献では、「ダイアセンブリ」には黒鉛紙ライナーが含まれることが多いと強調されています。このライニングはオプションではなく、不可欠な補助的な役割を果たします。
化学的付着の防止
黒鉛紙は、粉末とダイ壁の間の離型剤または分離層として機能します。
この層がないと、サンプルは高温高圧下でダイと化学的に反応したり付着したりする可能性があります。紙は、工具を損傷することなく、焼結ペレットをそのまま取り外せるようにします。
電気的連続性の最適化
ライナーは、粉末サンプルとプレスパンチ間の電気的接触を改善します。
界面のギャップをブリッジすることにより、紙は電流の均一な分布を促進します。これにより、サンプル全体でより均一な加熱と一貫した焼結が実現します。
トレードオフの理解
黒鉛ダイは汎用性がありますが、その多機能な性質は、管理する必要のある特定の制約をもたらします。
材料適合性のリスク
ダイは炭素ベースであり、極度の熱にさらされるため、化学的に反応性があります。
分離層に関して述べたように、サンプルとダイの間での拡散または反応のリスクが常に存在します。サンプル表面への炭素汚染や炭化物形成を防ぐために、バリア（黒鉛紙など）を使用する必要があります。
高温での機械的限界
ダイは、粉末が横にはみ出すのを防ぐ唯一のものです。
黒鉛は優れた高温強度を持っていますが、限界があります。特定の材料の圧力要件が、焼結温度での黒鉛の機械的降伏強度を超える場合、ダイは破損します。
目標に合わせた適切な選択
SPSランの効果は、ダイアセンブリの複数の役割をどれだけうまく管理できるかにかかっています。
- サンプルの均一性が最優先事項の場合：黒鉛紙ライナーの正確な取り付けを確保し、電気接触の均一性を最大化し、ホットスポットを防ぎます。
- サンプルの純度が最優先事項の場合：反応性粉末と黒鉛ダイ壁間の化学反応を防ぐために、分離層（カーボン紙）の品質を優先します。
SPSプロセスの成功には、黒鉛ダイを単純な静的ハードウェアではなく、消耗品のアクティブ電子コンポーネントとして扱う必要があります。
概要表：
| 機能 | SPSプロセスにおける役割 | 主な利点 |
|---|---|---|
| 金型 | 粉末サンプルの最終形状と寸法を定義します。 | 正確なサンプル寸法。 |
| 抵抗ヒーター | パルス電流から内部ジュール熱を発生させます。 | 急速な加熱速度を可能にします。 |
| 圧力伝達体 | プレスラムから粉末へ一軸力を伝達します。 | 高密度化を促進します。 |
KINTEKの精密工具でSPSプロセスを最適化しましょう
黒鉛ダイの多機能な役割をマスターすることは、スパークプラズマ焼結を成功させる鍵です。KINTEKは、高性能ラボプレス機、SPSシステム、およびそれらを機能させる重要な消耗品を専門としています。
当社は、信頼性を確保し、汚染を防ぎ、常に均一で純粋な焼結サンプルを実現するために設計された、堅牢な黒鉛ダイと黒鉛紙ライナーなどの不可欠なコンポーネントを提供しています。
当社の専門知識で、あなたの研究所の能力を高めましょう。 当社の連絡フォームから今すぐSPSスペシャリストにご連絡ください、お客様固有のアプリケーションニーズについてご相談ください。当社のソリューションがお客様の研究をどのように前進させることができるかを発見してください。

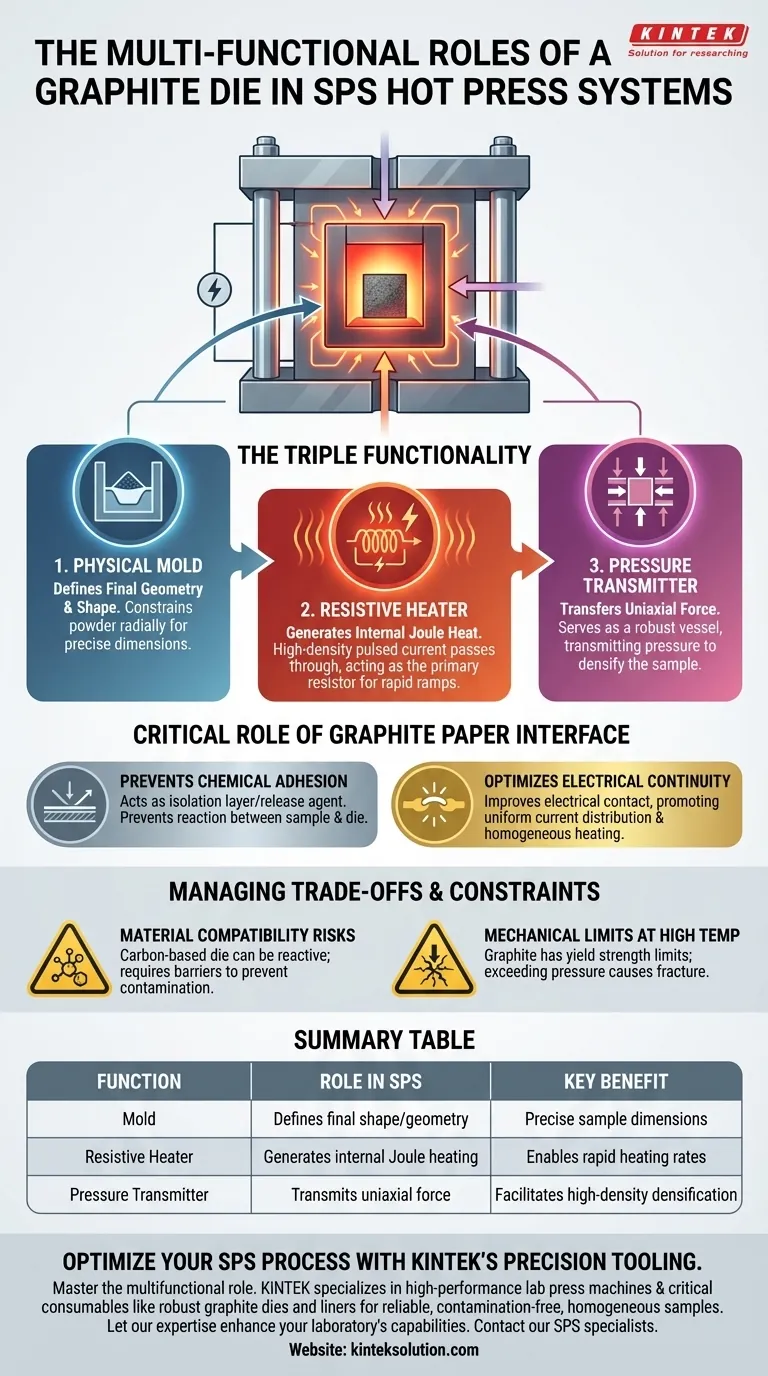

ビジュアルガイド
