コールド等方圧プレス（CIP）は、ユニポーラダイプレスとは主に、あらゆる方向から同時に均一な静水圧を印加できる能力によって区別されます。ユニポーラプレスは剛性のある金型を使用して単一の軸に制限されますが、CIPは柔軟なエラストマー金型と流体媒体を利用して、優れた密度均一性、複雑な形状、および大幅に低減された構造的欠陥を持つ部品を製造します。
核心的な洞察：CIPの根本的な利点は、圧力印加と部品形状の分離です。剛性ダイ圧縮における摩擦と方向性の制限を排除することにより、CIPは、ユニポーラ法では物理的に達成できない、一貫した構造的完全性を持つ高アスペクト比部品の製造を可能にします。
優れた材料特性の実現
均一な密度分布
CIPの最も重要な技術的利点は、密度勾配の排除です。圧力は、柔軟な金型を囲む流体媒体（油や水など）を介して印加されるため、力は部品のすべての表面に等しく作用します。
対照的に、ユニポーラプレスでは、パンチから離れるにつれて圧力が減衰するため、パッキングが不均一になることがよくあります。CIPは、焼結中の収縮を均一にするために、材料が全体に均等に圧縮されることを保証します。
大幅に高いグリーン強度
CIPを介して製造された部品は、焼結前の機械的安定性に優れており、「グリーン強度」として知られています。
CIPを介して作られたコンパクトは、ダイ圧縮された部品と比較して最大10倍高いグリーン強度を持つことができると参照されています。この堅牢性により、最終焼結前のプレフォームの取り扱いと機械加工が大幅に安全かつ容易になります。
内部欠陥の低減
多方向からの圧力印加により、破損につながる内部応力が最小限に抑えられます。
ユニポーラプレスは、不均一な粒子パッキングにより、歪みや亀裂を引き起こす可能性があります。CIPはこれらの問題を大幅に最小限に抑え、寸法精度を高め、構造的欠陥による不良品の数を減らします。
幾何学的制限の克服
複雑な形状の設計
ユニポーラプレスは、剛性ダイからの部品の取り出しが必要なため、固定された寸法を持つ単純な形状に厳密に制限されます。
CIPは、ウレタンやゴムなどの素材で作られた柔軟な金型を使用します。この柔軟性により、剛性のあるユニポーラダイからはリリースできない、複雑な形状やアンダーカットを持つ部品の製造が可能になります。
アスペクト比の制約の除去
ユニポーラプレスでは、摩擦により長さ対直径（L/D）および断面積対高さの比率が制限されます。長すぎる部品は中心部まで圧縮されません。
CIPは、この制限を完全に除去します。これにより、アスペクト比の高い部品を作成でき、長いロッド、チューブ、または複雑なプレフォームの全長にわたって均一な密度が保証されます。
運用およびプロセス上の利点
バインダーの複雑さの排除
CIPは、材料の化学的処理を簡素化することがよくあります。
CIPの特定の用途では、ワックスバインダーを排除できます。これにより、脱ロウプロセスが不要になり、生産サイクルが合理化され、バインダーの燃焼に関連する汚染や気孔形成のリスクが低減されます。
スケールの汎用性
このプロセスは、部品のサイズに関して非常にスケーラブルです。
CIPは、標準的なユニポーラ油圧プレスのトン数、ストローク、またはダイ能力を超える非常に小さな精密部品と非常に大きな部品の両方を製造できます。
トレードオフの理解
圧力印加の物理学
これらの方法の選択は、等方性と一方向性の力の選択であることを理解することが重要です。
ユニポーラプレスは単一の軸に沿って力を印加するため、ダイ壁との摩擦が発生し、密度にばらつきが生じます。CIPは、流体力学を使用してすべての表面に垂直に力を印加することでこれを回避し、部品の中心部が表面と同じくらい高密度であることを保証します。
目標に合った適切な選択
コールド等方圧プレスが製造要件に適したソリューションであるかどうかを判断するために、次の特定のトリガーを検討してください。
- 主な焦点が幾何学的複雑性にある場合：設計に、剛性ダイから取り出すことができない複雑な形状、アンダーカット、または非対称な機能が含まれる場合は、CIPを選択してください。
- 主な焦点が部品の品質と均一性にある場合：均一な密度分布を実現し、焼結段階での亀裂や歪みのリスクを排除するために、CIPを選択してください。
- 主な焦点が部品の寸法にある場合：標準的なダイの制限を超える高い長さ対直径比または例外的に大きなサイズの部品を製造する必要がある場合は、CIPを選択してください。
最終的に、内部構造的完全性と幾何学的自由度がツーリングの単純さを上回る場合、CIPが決定的な選択肢となります。
概要表：
| 特徴 | コールド等方圧プレス（CIP） | ユニポーラダイプレス |
|---|---|---|
| 圧力印加 | 均一、多方向（静水圧） | 単軸、一方向 |
| 密度分布 | 部品全体で非常に均一 | 勾配やばらつきが生じやすい |
| 幾何学的複雑性 | 複雑な形状、アンダーカット、高アスペクト比に最適 | 単純で取り出しやすい形状に限定 |
| グリーン強度 | 大幅に高い（最大10倍） | 焼結前の強度が低く、壊れやすい |
| 内部欠陥 | 亀裂や応力を最小限に抑える | 不均一なパッキングによる欠陥のリスクが高い |
研究室でコールド等方圧プレスの利点を活用する準備はできていますか？
KINTEKは、高度な材料に必要な均一な密度と幾何学的自由度を提供するように設計された高性能ラボ用等方圧プレスを専門としています。複雑なセラミック部品、高アスペクト比の金属プレフォーム、または優れた構造的完全性を必要とするあらゆる用途を開発している場合でも、当社の専門知識と設備は、比類のない結果を達成するのに役立ちます。
今すぐお問い合わせいただき、KINTEKの等方圧プレスがお客様の研究開発および生産能力をどのように向上させるかについてご相談ください。お客様の研究室のニーズに最適なソリューションを構築しましょう。

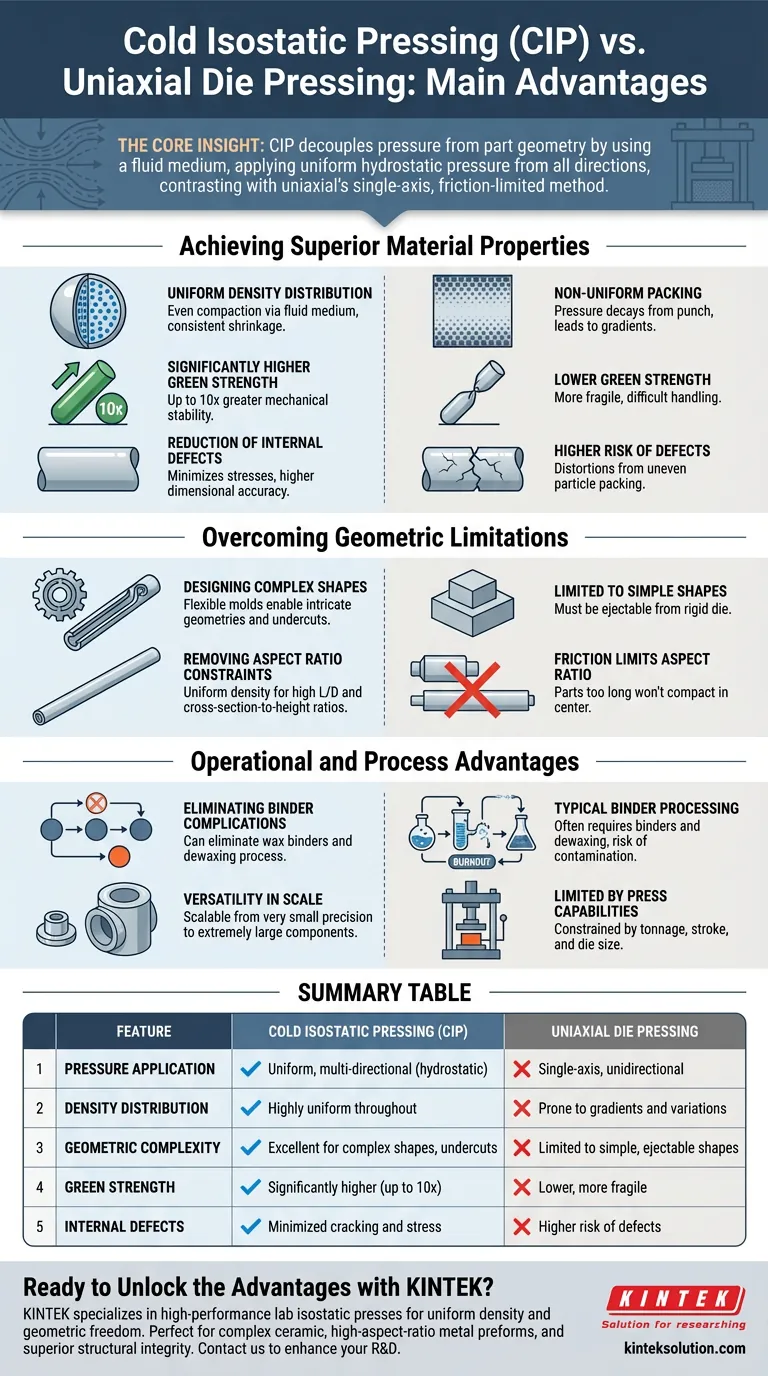

ビジュアルガイド
