直径10mmのポリカーボネートチューブは、プレス成形アセンブリ内の閉じ込めダイとして機能します。これは、電極粉末と電解質粉末を所定の位置に保持する剛性のある金型として機能し、油圧プレスが垂直力を加えている間、粉末が飛散するのを防ぎます。チューブは、材料を固定された円筒空間内に閉じ込めることにより、プレスの力を均一に高密度な固体電池ペレットの形成に変換します。
コアの要点 このチューブは単なる容器ではなく、粉末を機能的な固体電池セルに変換することを可能にする構造部品です。チューブによって提供される半径方向の閉じ込めがないと、内部の空隙率を除去し界面インピーダンスを最小限に抑えるために必要な高圧を達成することはできません。
閉じ込めのメカニズム
円筒ダイとしての機能
作製プロセスにおいて、ポリカーボネートチューブは「メス」ダイとして機能します。
電池セルの物理的寸法、特に直径を定義します。
粉末粒子を正確な10mmのフットプリント内に保持するために必要な半径方向の抵抗を提供します。
高圧圧縮の促進
プレスプロセスには、通常40〜360 MPaの範囲の大きな力が伴います。
チューブは粉末が外側に広がるのを防ぐため、油圧プレスからのエネルギーはすべて圧縮に directed されます。
これにより、システムはルーズな複合材料を冷間プレスして、一体性のある固体形状にすることができます。
閉じ込めが性能にとって重要な理由
材料密度の最大化
チューブとプレスセットアップを使用する主な目的は、電解質と電極ペレットの密度を上げることです。
粒子をより密接に押し付けることで、プロセスは内部の空隙率を劇的に低減します。
この高密度化は、取り扱いやテストに耐えられる安定した機械構造を作成するためにcriticalです。
密接な界面の確立
全固体電池が機能するためには、電極と電解質が「空隙のない物理的接触」を持っている必要があります。
チューブによって提供される閉じ込めは、全固体電解質とリチウム金属電極が隙間なく押し付けられることを保証します。
この接触により、セル全体にわたるイオン伝導経路を最大化できます。
界面インピーダンスの最小化
高品質な物理的接触は、電気化学的性能に直接相関します。
適切な閉じ込めとプレスにより、材料界面での抵抗（インピーダンス）が低下します。
この低減は、安定した電気化学測定と効率的なエネルギー伝達を可能にするための基礎となります。
重要な考慮事項とトレードオフ
均一性の必要性
チューブは高圧を可能にしますが、その圧力の適用は正確かつ均一でなければなりません。
閉じ込めが均一でない場合、結果として得られるペレットは密度勾配を被る可能性があります。
参照1は、チューブが「均一に高密度」な結果を得るために不可欠であると強調しています。この均一性を維持できないと、データの信頼性が損なわれます。
圧力制限とデンドライト抑制
このセットアップにより、機械的圧力がリチウムデンドライトの成長をどのように抑制するかを調査できます。
しかし、ポリカーボネートチューブに依存することは、鋼鉄製のダイと比較して機械的な限界があることを意味します。
適用される圧力（例：最大360 MPa）がチューブ自体の構造的完全性を超えないようにする必要があります。さもなければ、閉じ込め—そして実験—は失敗します。
目標に合わせた適切な選択
プレス成形セットアップの有用性を最大化するために、プロセスを特定の研究目標に合わせます。
- 主な焦点が製造品質である場合：チューブが剛性のある閉じ込めを維持し、ペレットの密度を最大化し、内部の空隙率を低減するようにします。
- 主な焦点が電気化学的テストである場合：ダイによって提供される均一な圧力を使用して、インピーダンスを最小化するために必要な空隙のない接触を確立します。
ポリカーボネートチューブを高圧ダイとして効果的に使用することにより、生の粉末を信頼性の高い全固体性能を発揮できる高密度システムに変換できます。
概要表：
| 機能 | 電池製造における主な利点 |
|---|---|
| 剛性のある円筒ダイとして機能 | プレス中のペレット寸法（10mm）を定義し、粉末を閉じ込めます。 |
| 高圧圧縮を可能にする | 力を内向きに directed させ（40〜360 MPa）、空隙率を除去し密度を上げます。 |
| 均一な圧力分布を保証する | 信頼性の高い電気化学データにcriticalな、均一に高密度のペレットを作成します。 |
| 密接な材料界面を確立する | 電極と電解質の間の空隙のない接触を促進し、インピーダンスを最小化します。 |
全固体電池の研究で優れた密度と性能を達成する準備はできていますか？
ダイによって提供される正確な閉じ込めは、粉末を機能的なペレットに変換するためにcriticalです。KINTEKは、ラボプレス機、特に自動および加熱ラボプレスを専門としており、信頼性の高い製造とテストに必要な均一な高圧を研究所に提供するように設計されています。
当社の専門家にお問い合わせください、お客様の特定の電池開発目標に最適なプレスソリューションを見つけます。

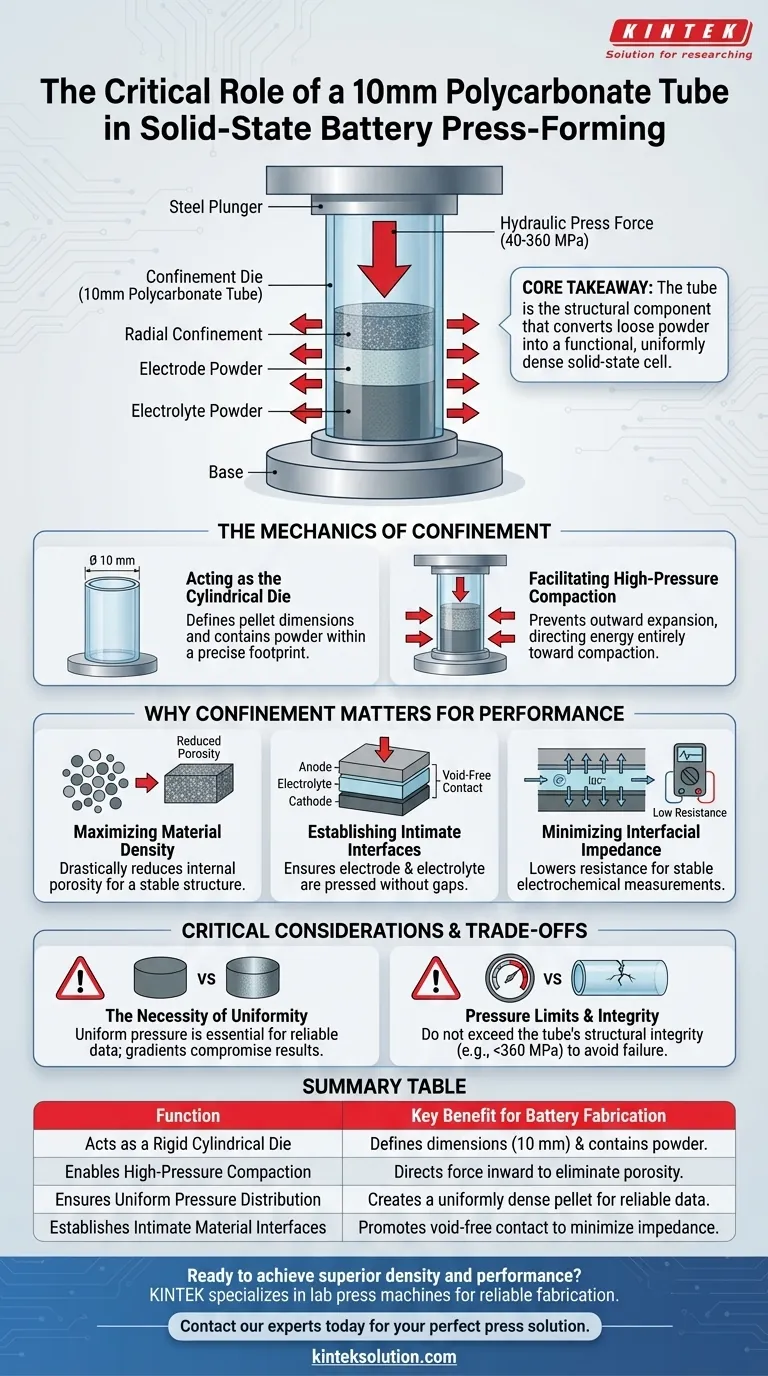

ビジュアルガイド
