PTFEシリンダーとステンレス鋼プランジャーを組み合わせたダイセットは、正確な機械的圧力の印加と電気的絶縁の確保を同時に行うための特殊な装置として機能します。 この構成により、PTFEの低摩擦特性を利用して外部からの力を電池材料に均一に伝達しながら、導電性プランジャー間の短絡を防ぎます。
核心的な洞察： このダイセットの価値は、機械的な力と電気的な干渉を分離できる能力にあります。壁の摩擦を最小限に抑えることで、油圧プレスにかかる圧力読み取り値が電池スタックが経験する値と正確に一致することを保証し、電気化学的試験中のデータ妥当性を保証します。
材料選択の二重の役割
このダイセットの機能を理解するには、ポリテトラフルオロエチレン（PTFE）とステンレス鋼の特定の特性が動作中にどのように相互作用するかを見る必要があります。
電気絶縁と回路の完全性
このセットアップのステンレス鋼プランジャーは、力を印加するという役割と、電池セルの電流コレクターとして機能するという二つの役割を果たします。これらは電気を通すため、互いに直接接触してはなりません。
PTFEシリンダーは、これらの上下のプランジャー間の堅牢な電気絶縁体として機能します。これにより、内部短絡を防ぎ、試験中に測定される電気的測定値がハードウェアの障害ではなく、電池の化学的性質を反映することを保証します。
無摩擦の圧力伝達
全固体電池試験では、層間の接触を維持するために、一定の外部スタック圧力（例：5 MPa）を印加することがよくあります。ダイセルにおける大きな課題は、プランジャーとダイ壁間の摩擦であり、これが印加された力のいくつかを吸収してしまう可能性があります。
PTFEは、その低い摩擦係数のために特別に選択されています。この特性により、プレスによって印加された荷重が電池部品に大きな損失なく伝達され、機械的な境界条件が正確かつ一貫していることが保証されます。
電池の製造と性能への影響
単純な封じ込めを超えて、ダイセットは全固体電池セルの物理的品質と結果として得られるデータの信頼性に積極的に影響を与えます。
均一な電解質ペレットの作成
全固体電池ダイは、電解質の構造的完全性を決定する成形容器として機能します。PTFEの低摩擦のおかげで圧力が均一に分散されると、結果として得られる固体電解質ペレットは均一な密度を達成します。
この均一性により、ペレット内の巨視的な欠陥が排除されます。欠陥のない高密度のペレットは、電池の性能に不可欠な高品質の固体-固体界面を構築するための前提条件です。
界面接触の最適化
実験室用油圧プレスは、このダイセットを使用して、リチウム金属電極と固体電解質間の「緊密な」、空隙のない物理的接触を確保します。「この物理的接続は、界面インピーダンスを最小限に抑えるために重要です。
この高品質の接触を維持することにより、セットアップは安定した電気化学的測定を可能にします。また、研究者は、機械的圧力を変えることがリチウムデンドライトの成長を抑制するのにどのように役立つかなど、複雑な現象を体系的に調査することができます。
トレードオフの理解：圧力対封じ込め
PTFEとステンレス鋼の組み合わせは試験に優れていますが、圧力レジームに基づいて材料が果たす異なる役割を認識することが重要です。
材料硬度の限界
初期粉末プレスで使用される超高圧圧縮（例：265 MPa）の場合、その高い硬度のため、セラミックスリーブがよく使用されることが参照されています。
対照的に、PTFEシリンダーは、摩擦損失が主な懸念事項である低圧（例：5 MPa）でのサイクリング試験に特に強調されています。したがって、PTFEは低摩擦により優れた圧力精度を提供しますが、セラミック電解質の初期コールドシンタリングに必要な極端な荷重には適さない場合があり、その場合はより硬いダイボディが必要になります。
目標に合わせた適切な選択
適切なダイセット構成の選択は、電池の研究開発の特定の段階に依存します。
- 正確な電気化学的サイクリングが主な焦点の場合： PTFEシリンダー構成に頼り、プレスによって印加される圧力がセルが経験する圧力と正確に一致し、摩擦誤差を最小限に抑えることを確認してください。
- 短絡の回避が主な焦点の場合： PTFEスリーブが損傷しておらず、アクティブな電流コレクターとして機能するステンレス鋼プランジャーを完全に絶縁していることを確認してください。
- 界面最適化が主な焦点の場合： このセットアップを使用して空隙のない接触を維持し、これはインピーダンスを低下させ、動作中のデンドライトを抑制するために不可欠です。
最終的に、PTFE-ステンレス鋼ダイセットは、機械プレスを電気化学分析用の精密機器に変えるための標準です。
概要表：
| 機能 | 主な利点 | 材料の役割 |
|---|---|---|
| 電気絶縁 | 短絡を防ぎ、データ整合性を保証します | PTFEシリンダーが導電性ステンレス鋼プランジャーを絶縁します |
| 正確な圧力伝達 | 印加圧力がセル圧力と等しいことを保証します | PTFEの低摩擦がダイ壁への力の損失を最小限に抑えます |
| 均一なペレット形成 | 高密度で欠陥のない固体電解質層を作成します | 均一な圧力分布により、均一な密度が保証されます |
| 界面最適化 | インピーダンスを低下させ、デンドライトの成長を抑制します | 電池層間の緊密な接触を維持します |
実験室用プレスを電池研究用の精密機器に変える準備はできていますか？
KINTEKは、全固体電池開発の厳格な要求を満たすように設計された自動実験室用プレスや加熱実験室用プレスを含む、実験室用プレス機を専門としています。当社の機器は、お客様の試験に必要な正確な圧力制御と信頼性を保証します。
当社のソリューションが、実験室での正確で再現性の高い結果を保証する電池製造と電気化学分析をどのように強化できるかについて話し合うために、今すぐ[#ContactForm]からお問い合わせください。

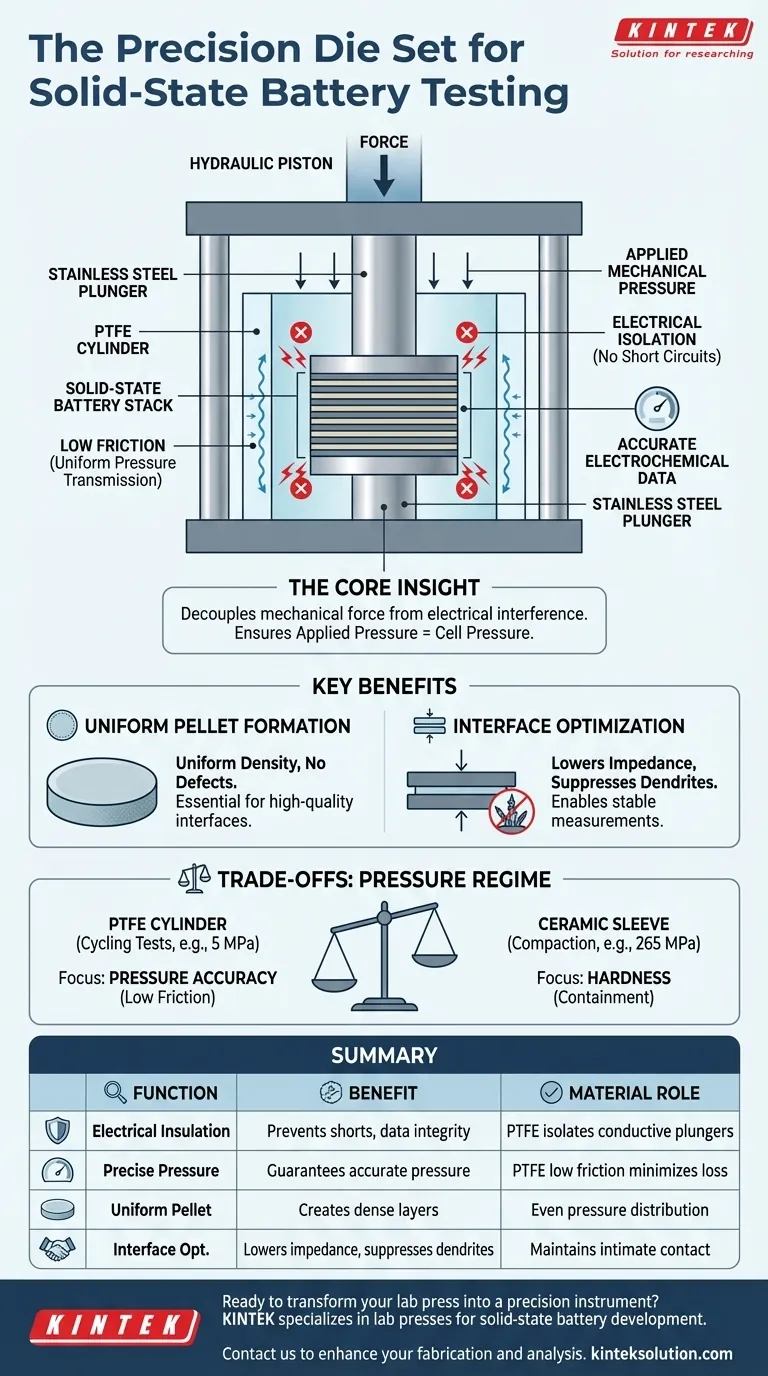

ビジュアルガイド
