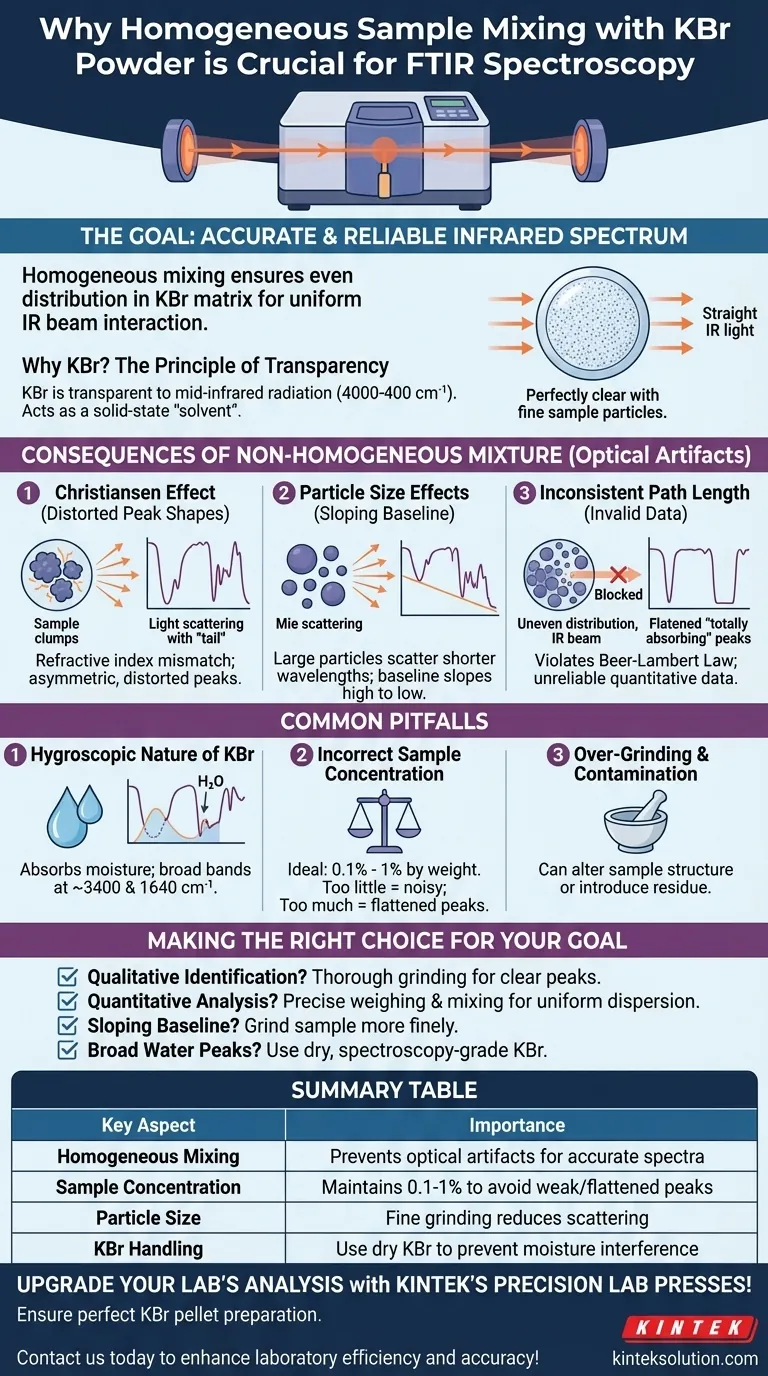

要するに 正確で信頼性の高い赤外スペクトルを得るためには、試料と臭化カリウム（KBr）粉末を均一に混合することが不可欠です。適切に混合することで、試料がKBrマトリックス内に均一に分散され、分光器の赤外線ビームが均一かつ一貫して試料と相互作用します。これがないと、得られるスペクトルは歪んで解釈できなくなります。
KBrペレットの調製が不十分だと、光学的アーチファクトが生じ、スペクトルデータが歪む。目標は単に試料を混合することではなく、赤外光が散乱や反射を起こすことなく通過するように試料を微細に分散させ、強固で透明な窓を作ることです。
FTIR分光におけるKBrの役割
混合の重要性を理解するためには、まずKBrを使用する理由を理解する必要がある。透過型フーリエ変換赤外分光法（FTIR）では、赤外ビームは試料を通過しなければなりません。固体試料の場合、これは難題となります。
なぜKBrなのか？透明性の原理
臭化カリウムが標準的な選択です。 中赤外光に対して透明 .つまり、KBr自体は典型的な分析範囲（4000-400cm-¹）の光を吸収しません。
KBrは固体の "溶媒 "またはマトリックスとして機能するため、試料を希釈し、干渉分光シグナルを加えることなくIRビームの経路に保持することができます。
目標：光学的に透明なペレット
このプロセスでは、サンプルとKBrを一緒に粉砕し、高圧下でプレスして、小さな透明な円盤または「ペレット」を形成します。
理想的なペレットは、完全に透明なガラス窓である。試料分子はKBrの中に非常に細かく分散している必要があり、ペレットは光学的に均質で、通過する赤外線ビームに対して単一物質として振る舞います。
均質でない混合物の結果
試料が十分に細かく粉砕されていなかったり、KBrの中で塊になっていたりすると、スペクトルを乱すいくつかの光学的問題が生じます。これらは化学的な変化ではなく、物理的なアーチファクトです。
クリスチャンセン効果：歪んだピーク形状
均質でない混合物では、屈折率 屈折率 大きなサンプル粒子と周囲のKBrマトリックスとの間で屈折率に急激な差が生じます。
この不一致は、強い吸収帯の高周波側で著しい光散乱を引き起こします。その結果、粗悪なペレットの典型的な特徴である、主吸収の前に顕著なディップまたは「テール」を持つ、歪んだ非対称ピークが得られます。
粒子径の影響：傾斜したベースライン
試料の粒子が大きすぎる場合（赤外光の波長に匹敵する）、ミー散乱を引き起こします。 ミー散乱 .
短い波長（高い波数）は長い波長よりも効果的に散乱されるため、この効果により、ベースラインが傾斜したスペクトルが得られます。 ベースライン 左側が高く（例：4000cm-¹）、右側が低い（例：400cm-¹）傾斜したベースラインを持つスペクトルが得られる。これは弱いピークを不明瞭にし、スペクトルを読みにくくします。
パスの長さの不一致と無効なデータ
スペクトル Beer-Lambertの法則 吸光度と濃度を関係付けるBeer-Lambertの法則は、試料の濃度と光路長が一様であることを前提としています。KBrペレット中の試料の塊は、この仮定に反します。
IRビームが高密度の粒子に遭遇すると、完全に吸収され、平坦化された「完全に吸収された」ピークになることがあります。試料のない場所を通過すると、信号は記録されない。結果として得られるスペクトルは定量的に信頼できず、バルクサンプルの真の化学的性質を表していない。
よくある落とし穴を理解する
正しい意図を持っていても、いくつかのよくある間違いがKBrペレットの品質を損なう可能性があります。
KBrの吸湿性
KBrは 吸湿性 つまり、空気中の水分を吸収しやすい。少量の水分でも、スペクトルに非常に広範で強い吸収帯が生じます（O-H伸縮は約3400cm-¹、H-O-H屈曲は約1640cm-¹）。
常に分光学グレードのKBrを使用し、デシケーターまたは乾燥オーブンで保管することで、水分の混入によるサンプルのデータの不明瞭化を防ぐことができます。
誤った試料濃度
KBr中の試料の理想的な濃度は、一般的に次のとおりです。 0.1～1重量 .
試料が少なすぎると、ベースラインとの区別が難しい弱いピークを含むノイズの多いスペクトルになります。試料が多すぎると、最も強いピークが完全に吸収され、透過率0%で平底に見え、真の強度と形状に関する有用な情報がすべて失われます。
過剰研磨またはコンタミネーション
微粉砕は非常に重要ですが、過度の力や粉砕時間は、特に多形が異なる結晶性物質の場合、試料を変質させることがあります。
さらに、清潔なメノウ乳鉢と乳棒を使用することが重要です。以前のサンプルの残留物があると、スペクトルに汚染物質として現れます。
目的に合った正しい選択
ペレット調製に必要な厳密さのレベルは、分析目的によって異なります。
- 定性分析に重点を置く場合 目標は、歪みのない、明瞭で明確なピーク形状を得ることです。粒子径を最小にし、クリスチャンセン効果を排除するために、試料とKBrを徹底的に粉砕することに集中します。
- 定量分析に重点を置く場合： 目標は、Beer-Lambertの法則を満たす完全に均一な分散です。ピーク強度が真に濃度に比例するようにするには、正確な秤量と整然とした混合プロセスが最も重要です。
- ベースラインの傾きに悩んでいる場合： 試料の粒子が大きすぎて、光散乱を起こしています。KBr粉末との混合前と混合中の両方で、試料をより細かく粉砕する必要があります。
- 3400cm-¹付近に予期しない幅広いピークが見られる場合： KBrが水分を吸収しています。乾燥した分光学グレードのKBrを使用していることを確認し、湿度の高い空気にさらされるのを最小限に抑えるために素早く作業してください。
この基本的な準備テクニックをマスターすることは、信頼性が高く、論文になるような質の高い分光学データを作成するための第一歩です。
まとめ表
| 重要な側面 | 重要性 |
|---|---|
| 均一混合 | 正確なスペクトルを得るために、歪んだピークや傾いたベースラインなどの光学的アーチファクトを防止する。 |
| サンプル濃度 | 弱いピークや平坦なピークを避けるため、0.1～1重量％を維持します。 |
| 粒子径 | 微粉砕により散乱を低減し、均一なIRビーム相互作用を確保 |
| KBrの取り扱い | スペクトルに水分が混入するのを防ぐため、乾燥した分光学グレードのKBrを使用 |
KINTEKの精密ラボ用プレス機で、ラボのFTIR分析をアップグレードしましょう！ 自動ラボプレス、等方圧プレス、加熱ラボプレスのいずれが必要であっても、当社の装置は信頼性の高い高品質のスペクトルを得るための完璧なKBrペレット調製を保証します。サンプル前処理が不十分で結果が損なわれることはありません。 お問い合わせ お客様のラボの効率と精度をどのように向上させることができるかご相談ください！
