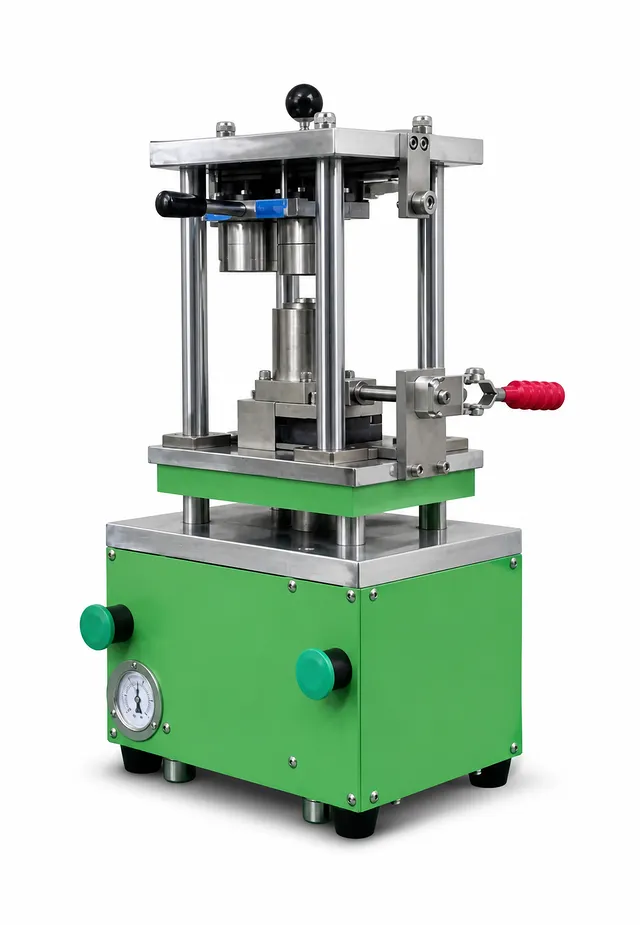

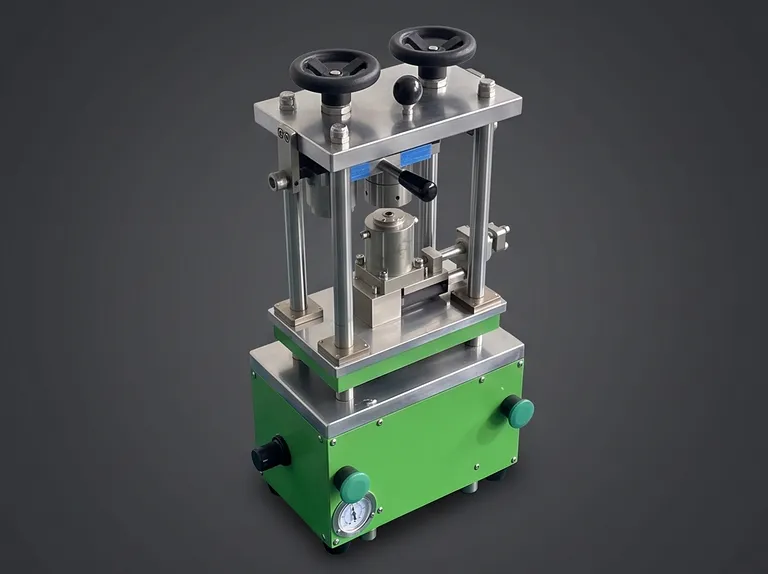

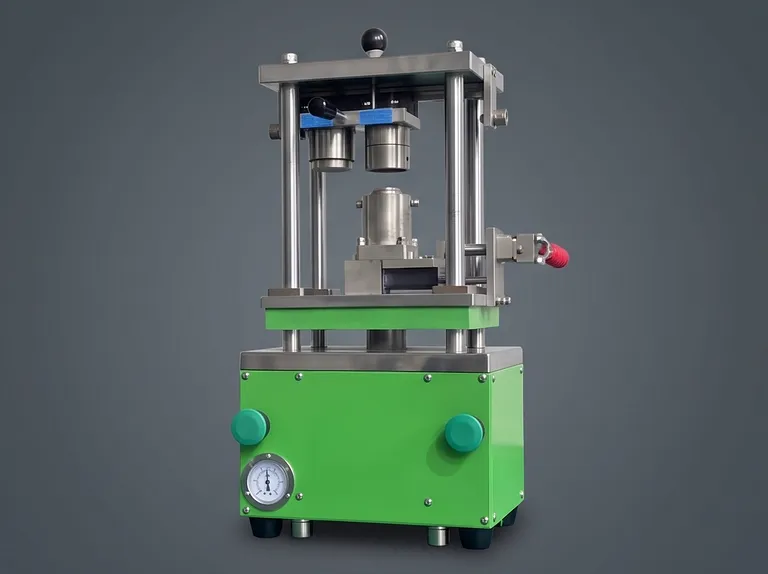

研究室用円筒形電池空気圧封口機

製品概要

この円筒形電池空気圧封口機は、円筒形電池および円筒形キャパシタの研究室での作製用に設計されています。2段階の封口プロセスにより、制御された再現性の高い封口を実現し、正確な成形と信頼性の高い封止品質を備えたサンプルセルの作製を支援します。完全空気圧式設計のため電力供給が不要であり、シンプルな制御、コンパクトな装置、ガス管理が求められる研究室環境において非常に扱いやすい仕様となっています。

本装置は、電池材料開発、円筒形セル組み立て、キャパシタ研究、および小規模パイロット生産に適しています。18650円筒形電池用封口金型セットが付属しており、他の円筒形フォーマット用の金型を追加構成することも可能です。堅牢なスチール構造、調整可能な封口圧力、専用排気接続、および短絡防止機能により、要求の厳しい研究ワークフローにおいても安全で一貫した動作をサポートします。

主な特長

• 完全空気圧式動作：空気圧で作動するため、電力供給が不要です。これにより運用の複雑さが軽減され、研究室の技術者にとって便利な手動制御を提供します。

• 2段階封口プロセス：2つの封口ステーションが別々の工程で封止を完了させるため、封口の成形性が向上し、より安全で均一な円筒形電池パッケージの作製に貢献します。

• 精密金型設計：精密に設計された金型により、正確な封口形状と信頼性の高い成形をサポートします。標準の18650金型セットは、一般的な円筒形電池の研究およびサンプル作製要件に適しています。

• 調整可能な封口圧力：調整弁により、材料、セルの構造、プロセス要件に応じて封口圧力を制御できます。推奨動作圧力は0.4 MPaです。

• 柔軟なガス供給：ガスボンベからのアルゴンや窒素、または圧縮空気を使用できます。不活性ガス動作は水分や酸素に敏感な電池研究に適しており、圧縮空気はグローブボックス外での実用的な選択肢となります。

• 外部排気接続：専用の排気ポートを備えており、KF40継手などのコンポーネントを介して外部へ接続可能です。この設計により、排気ガスがグローブボックス内の雰囲気を乱すのを防ぎます。

• 低ガス消費：各封口動作で約1 Lのガスを消費するため、研究室でのサンプル作製や小規模試験において経済的な運用が可能です。

• 堅牢なスチール構造：頑丈なスチールフレームが封口時の構造的安定性を高め、長期間の研究室使用においても信頼性の高い動作をサポートします。制御された空気圧下で安全かつ安定した成形ができるよう設計されています。

• コンパクトでメンテナンス性に優れた設計：設置面積が小さく、操作配置もシンプルなため、電池研究室への設置が容易です。また、シンプルな構造により日常的なメンテナンスも容易に行えます。

• 短絡防止機能：封口プロセス中に電池の短絡を防ぐよう設計された機能を備えており、円筒形セル組み立てにおける重要な安全上の配慮がなされています。

用途

技術仕様

この空気圧構成は、ワークステーションに電気機器を追加することなく、制御された封口プロセスを必要とする研究室に特に適しています。オペレーターはバルブを通じて圧力を調整でき、推奨される0.4 MPaの設定は、標準的な円筒形セル封口の実際的な開始点となります。0.4 MPaから0.5 MPaの圧力範囲は、プロセス開発や金型要件に合わせて調整の柔軟性を提供します。

標準の18650金型は、研究室で最も広く使用されている円筒形電池フォーマットの1つに対応しています。異なるセルサイズを含むプログラムの場合、21、26、32シリーズの円筒形フォーマット用にオプションの金型を選択または追加できます。この金型の柔軟性により、1つの封口プラットフォームで複数の研究プロジェクトをサポートでき、単一のセル形状に限定されることがありません。

ガス管理は、電池およびキャパシタ開発におけるもう1つの重要な考慮事項です。不活性処理が必要な場合は、アルゴンおよび窒素ガスボンベを使用できます。圧縮空気もグローブボックス外の適切な用途でサポートされていますが、グローブボックス内での使用は推奨されません。専用の排気ポートはKF40などのコンポーネントを介して外部へ配管できるため、制御された雰囲気を保護し、エンクロージャー内での排気蓄積のリスクを軽減します。

2段階の封口配置により、成形シーケンスの制御が向上します。単一の動作に頼るのではなく、2つの封口工程を使用することで最終的な封止効果を高めます。精密な金型設計と30 mmの封口ストロークを組み合わせることで、正確な成形と、その後の電池またはキャパシタ試験のための安全な円筒形パッケージを実現します。

長さ360 mm、幅220 mm、高さ490 mmというコンパクトな寸法により、研究室のベンチ、パイロットワークステーション、および専門的な組み立てエリアに適しています。約30 kgの構造は安定したベースを提供しつつ、研究室のレイアウト変更時にも移動が容易です。スチール構造は、定期的な使用に耐え、空気圧成形作業中に安定性を維持するように意図されています。

本製品を選ぶ理由

• 研究ワークフロー専用に設計：円筒形電池およびキャパシタのサンプル作製専用に設計されており、セル組み立て後に信頼性の高い封口を必要とする研究室に焦点を当てたソリューションを提供します。

• 信頼性の高いプロセスの一貫性：2段階封口、精密金型、調整可能な圧力制御、および定義された30 mmストロークにより、研究サンプルや小規模生産バッチ全体での再現性を向上させます。

• 柔軟な研究室統合：不活性ガス対応および外部接続可能な排気ポートにより、制御雰囲気下でのワークフローに適しており、空気圧動作が設置と操作を簡素化します。

• 耐久性に優れたプレミアム構造：堅牢なスチール構造、コンパクトな設計、およびシンプルなメンテナンス要件により、要求の厳しい電池研究や先端材料環境での長期的な安定使用をサポートします。

• 適応性のある金型オプション：標準の18650金型が含まれており、他の円筒形フォーマット用のオプション金型も利用可能なため、変化する開発要件に合わせてシステムを拡張できます。

見積もり、金型構成、またはお客様の円筒形電池封口プロセスに合わせたカスタムソリューションについては、お問い合わせください。
