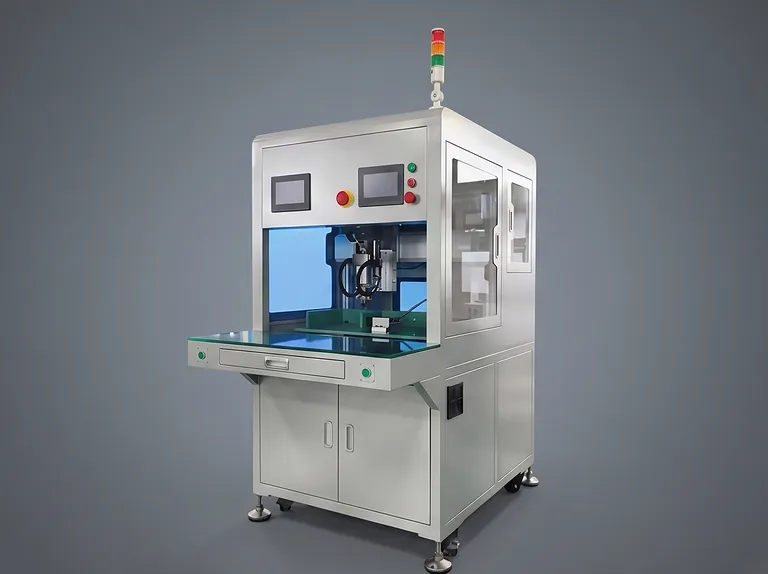

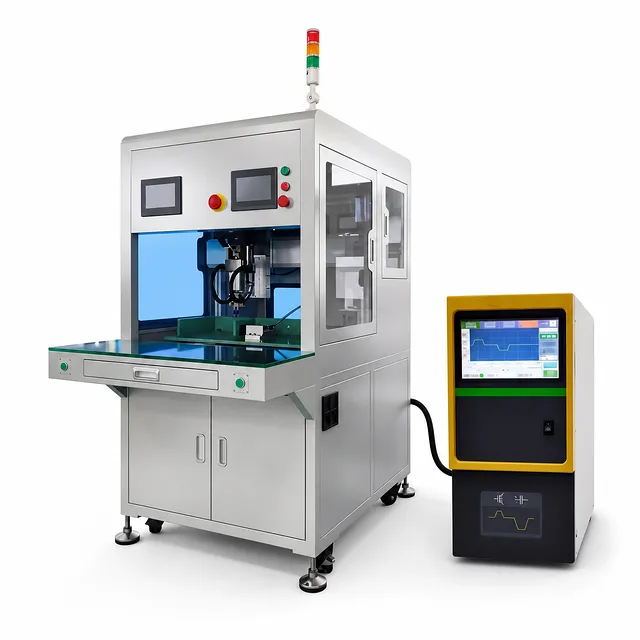

片面自動バッテリースポット溶接機

製品概要

この自動片面スポット溶接システムは、円筒形バッテリーパックの効率的な組み立てのために構築されています。回転式サーボ駆動溶接ヘッドは、プログラム可能な動作と精密な位置決めを組み合わせ、最大0.3mm厚の純ニッケルを溶接します。この装置は、パックの品質とサイクルタイムがスループットに直結する生産環境において、再現性の高い溶接位置、均一な溶接外観、信頼性の高い出力を実現するように設計されています。

本機は、14500、18500、18650、18730、21700、26650、32700の各円筒形セルの直列および並列組み合わせに対応しています。電動工具、セルフバランススクーター、エネルギー貯蔵、スクーター、電気自動車のバッテリーパックに適しています。マルチプログラム操作、迅速なモデル切り替え、柔軟な溶接データ入力により、生産の継続性を損なうことなく、多様なセルレイアウトに対応できます。

高速PLC、4軸サーボ、水冷システム、故障アラーム、リアルタイム溶接モニタリングを中心に構築されたこのシステムは、要求の厳しいバッテリーパック生産ニーズに応えます。トランジスタ式スポット溶接電源は、低溶接点温度で高速な溶接応答を提供し、自動アラームおよび停止機能により、電流不足や異常な溶接事象が生産に影響を与える前にオペレーターが特定できるよう支援します。

主な特長

• 回転サーボ溶接ヘッド： サーボ駆動ヘッドは、設定可能なプラスマイナス45度の範囲内で回転します。この機能により、ヘッドの角度調整が必要な溶接経路やニッケルストリップの形状に対応可能です。

• 高出力バッテリーパックスループット： 装置の生産効率は1時間あたり約1,500～2,000セルです。この出力レベルは、自動化されたワークフローを維持しながら、大量の円筒形セルパック組み立てをサポートします。

• 純ニッケル溶接能力： 0.1mmから0.3mm厚の純ニッケルストリップを溶接するように設計されています。0.21～0.3mmのニッケル材については、スロット加工またはエンボス加工が必要であり、より厚いインターコネクト材に合わせた溶接プロセスが可能です。

• 高速トランジスタスポット溶接電源： 付属の10,000Aトランジスタスポット溶接電源は、2～10msの溶接速度で動作します。高速応答と低い溶接点温度により、溶接箇所の熱入力を制御しながら効率的な接合を実現します。

• リアルタイム溶接状態モニタリング： 装置は、電流不足や爆発的な火花の状態をリアルタイムで監視します。電流が低すぎる場合や溶接中に異常が発生した場合、機械は自動的にアラームを発し停止します。

• 独立した正負極溶接設定： 設定可能な溶接仕様により、プラス端子とマイナス端子で異なる電流設定を使用できます。これにより、各端子位置の要件に応じてプロセス設定を適用する実用的な方法が提供されます。

• 3つの溶接データ入力方法： オペレーターは、ドットマトリックス入力、配列入力、またはUSBインポートを使用してプログラムを作成できます。CAD溶接データはタッチスクリーンに1セットずつインポートでき、USB経由で一括エクスポートして他の機械で使用することも可能です。

• 迅速な製品切り替え： 異なる製品に対して最大199グループのデータを呼び出すことができます。簡単なセットアップと中国語または英語での金型名入力と組み合わせることで、サポートされているパック構成間の変更を簡素化するように設計されています。

• 水冷式溶接アセンブリ： 水冷チラーが付属しており、溶接ヘッドには水冷システムが組み込まれています。この構成により、繰り返しの生産サイクル中でも溶接アセンブリの安定した動作が維持されます。

• 成形ニッケルストリップへの対応： 装置は成形ニッケルストリップを使用して材料の無駄を削減します。成形またはエンボス加工されたニッケルストリップとの互換性はカスタマイズ時に確認され、選択したインターコネクト設計に合わせて生産セットアップを調整できます。

用途

技術仕様

本製品を選ぶ理由

• 生産重視のアーキテクチャ： 高速PLC制御、4軸サーボ、サーボ駆動回転ヘッドにより、円筒形セルの溶接作業を繰り返すためのエンジニアリングされた自動化プラットフォームを提供します。

• 制御された溶接品質： 電流不足や爆発的な火花のリアルタイムモニタリング、自動アラーム、機械停止保護により、一貫した溶接結果とプロセスの異常に対する迅速な対応をサポートします。

• 運用上の柔軟性： ドットマトリックス、配列、USBベースのデータワークフローに加え、最大199のデータグループを呼び出せるため、複数のパック構成を管理する施設に適しています。

• 持続的な使用を考慮した設計： 付属の水冷チラー、水冷式溶接ヘッド、高速トランジスタ溶接電源が、生産現場における繰り返しの溶接サイクルの要求に応えます。

• 実用的な所有サポート： 絶縁治具、中国語・英語インターフェースオプション、故障プロンプト対応、2年間の保証により、試運転から日常の生産まで強固な運用基盤を提供します。

お見積りや、お客様のセル形式、ニッケルストリップ設計、移動範囲、バッテリーパック生産ワークフローに合わせたカスタムソリューションについては、お問い合わせください。
