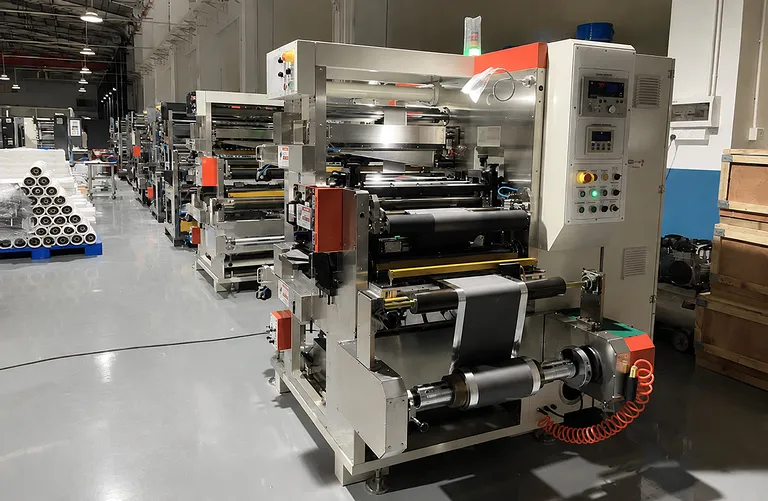

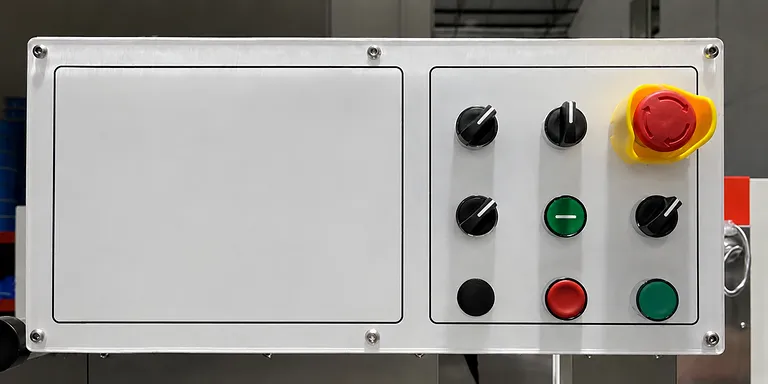

リチウム電池電極シート用連続スリッター機（スリット幅 200～560 mm）

製品概要

本システムは、カレンダー加工されたリチウム電池の正極および負極シート用の連続ロール・ツー・ロールスリッター機です。コーティングされた電極ロールを繰り出し、構成された丸刃セットを通してウェブをガイドし、分離されたストリップを上下の差動軸に巻き取ります。独立したエッジスクラップ回収、クローズドループ張力制御、ウェブガイド、除塵装置が連携し、プロセス全体を通じて材料の安定した走行を維持します。

本装置は、リン酸鉄リチウム、コバルト酸リチウム、マンガン酸リチウム、三元系材料、ニッケルコバルトマンガン酸リチウム、チタン酸リチウム、カーボン、グラファイトシステムに使用されるカレンダー加工済み電極に対応しています。最大560 mmのフォイル幅に対応し、指定の56/58 mm（9条取り）など、複数の連続スリットストリップを必要とする電池電極製造ラインに適しています。

反復的な産業運用を想定して構築された本ユニットは、制御されたウェブハンドリングと精密な回転剪断、安定した巻取りを組み合わせています。そのプロセス目標は、調達および生産チームが注視するスリット幅精度、金属バリ制御、ストリップの直進性、巻取りアライメント、除塵、および持続的な装置稼働率といった条件に対応しています。

主な特長

• 連続マルチストリップ回転スリット： 円形ディスクナイフが同時にマルチストリップのロール剪断を行い、カレンダー加工された電極シートの連続変換を可能にします。切断構成は必要なプロセス幅に合わせて配置され、各ナイフホルダーにはナイフ、スペーサー、ナイフスリーブが含まれます。

• クローズドループ張力制御： 自動かつ連続的なクローズドループ張力制御システムが、繰り出しからスリット、巻取りまでのウェブ張力を管理します。安定した張力伝達により、材料の円滑な走行を維持し、ロール全体で一貫した切断品質をサポートします。

• 精密ウェブガイド： 繰り出し補正コントローラーは、+/-0.2 mmの精度で+/-50 mmの走行範囲を提供します。自動ガイドにより、材料がナイフグループに入る前のウェブの横方向の偏差を低減し、整然としたストリップ形成と巻取りをサポートします。

• 制御されたスリット精度： 本装置は、+/-0.05 mmのスリット幅精度を規定しています。このレベルの制御は、後続のセル組み立て工程に向けて反復可能な電極ストリップフォーマットを準備する際に重要です。

• バリおよび直進性の管理： 指定された縦方向の金属バリはコーティング表面から8 um未満、横方向の金属バリは電極方向に10 um未満です。電極の蛇行は1000 mmあたり+/-0.5 mmと規定されており、定義されたプロセスウィンドウ内でストリップの形状を維持するのに役立ちます。

• デュアル差動軸巻取り： 上下差動軸巻取ユニットが、スリットされた電極ストリップを個別に回収します。最大巻取幅は650 mm（40#差動軸使用）、巻取精度は+/-0.4 mmと規定されています。

• 統合型除塵装置： スリット後に浮遊粉末をブラシで払い落とし抽出する洗浄装置を備えており、上刃の除塵機構も含まれています。これにより、表面の破片が後続の生産工程に影響を与える可能性のある状況下で、よりクリーンなストリップハンドリングをサポートします。

• 堅牢なエッジスクラップ回収： 独立したニップロール回収システムがエッジスクラップを受け取り、その張力は手動で調整可能です。3 mmを超えるエッジトリムを処理でき、廃棄ストリップの安定性を向上させるために5 mmのエッジトリムが推奨されます。

• 産業用スループット能力： 機械速度は最大50 m/minまで連続調整可能で、スリット品質に応じたスリット速度は20～50 m/minと規定されています。本システムは、95%以上の装置稼働率を想定しています。

用途

技術仕様

本製品を選ぶ理由

• 生産に特化したウェブ制御： クローズドループ張力制御、自動補正、専用のトラクションおよびローラーステージがスリット工程の周囲に統合されており、円滑で安定した電極走行をサポートします。

• 測定された品質目標： スリット幅、バリレベル、蛇行、巻取精度の規定された制御により、エンジニアリングおよび調達チームは出力の一貫性を評価するための客観的なパラメータを得ることができます。

• 耐久性のある切断および巻取りアーキテクチャ： タングステンカーバイド合金ナイフ、マルチストリップ回転剪断、差動軸巻取り、2輪圧力ローラー構成は、連続運転における反復的なロールハンドリングのために構成されています。

• 完全な材料ハンドリング範囲： 本システムは、繰り出し、手動スプライス、ガイド付き搬送、スリット、除塵、個別の上下巻取り、調整可能なエッジトリム回収を一つの調整されたプロセスでカバーします。

• 実用的な試運転サポート： 付属の操作およびメンテナンスドキュメントは、設置、日常業務、サービス計画をサポートし、文書化された操作順序は生産セットアップの明確な基礎を提供します。

お見積りや、お客様のロールフォーマット、材料システム、必要なストリップ構成に合わせたカスタム電極スリットソリューションについては、お問い合わせください。
