円筒形リチウム電池パック用全自動片面スポット溶接機

製品概要

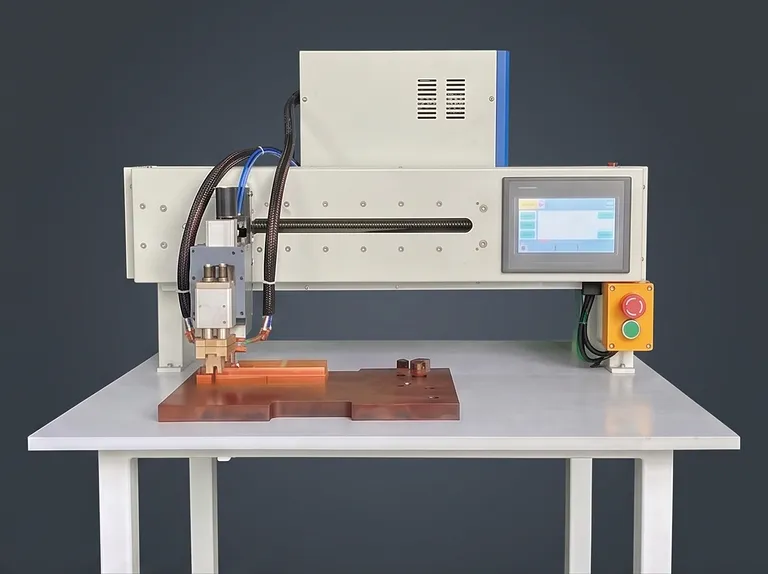

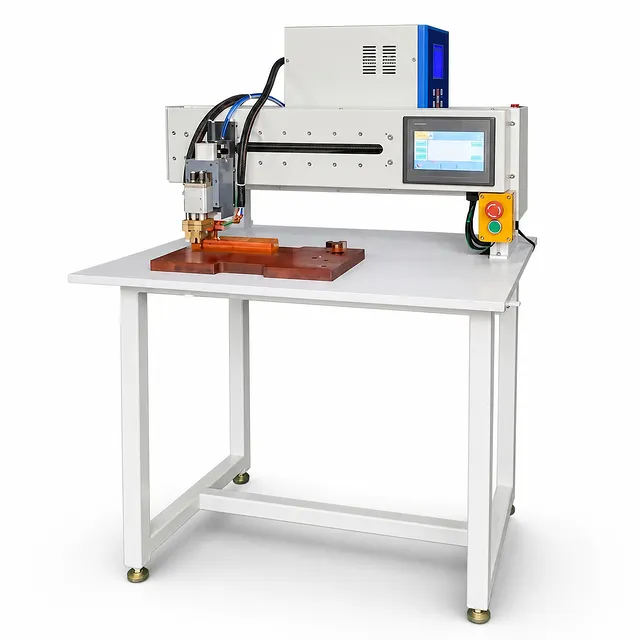

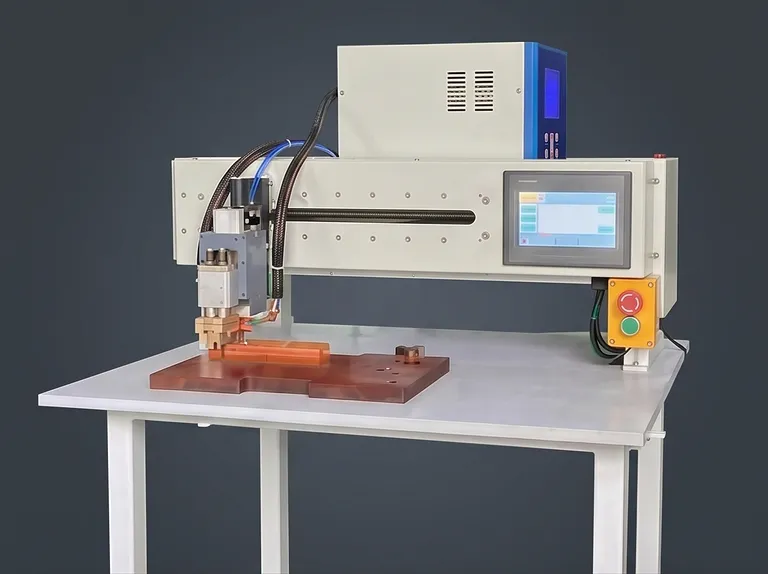

この全自動片面スポット溶接システムは、円筒形リチウム電池パックの高速接合用に設計されています。独立したサーボ駆動のX軸およびY軸、水平2軸溶接モーション、トランジスタ式溶接電源、およびPLCタッチパネル制御を組み合わせることで、再現性の高い溶接位置決めを実現します。正極と負極の溶接点が対称に配置された規則的および不規則なセル配置の両方に対応しており、手作業を減らしながら生産の一貫性を向上させます。

本システムは、エネルギー貯蔵用バッテリー、電動バイク、自動車用バッテリー、電動自転車、バランススクーター、デジタル機器用バッテリー、電動工具などのモジュールパック生産に適しています。18650、21700、16650、26650、32650、14500などの一般的な円筒形セルに対応しています。顧客専用のカスタマイズ治具がワークを保持し、磁気ニッケルストリップ保持機能が溶接サイクル中の安定した移動と正確な位置決めをサポートします。

高強度の板金構造と広い作業エリアを備えた本機は、要求の厳しい生産環境向けに設計されています。1ワイヤ（0.01mm）の座標精度と0.02mm以下の繰り返し位置決め精度により、長時間の稼働でも信頼性の高いパック組み立てが可能です。連続スタート、ブレークポイント再開、溶接不良および未溶接アラーム、再溶接機能により、作業者は生産中の歩留まり、トレーサビリティ、リカバリを実用的に管理できます。

主な特長

• サーボ制御による2軸位置決め：独立したサーボモーターがX軸とY軸の移動経路を制御し、各溶接点に個別のX・Y座標を割り当てます。水平2軸溶接モーションにより、対称的な正負接続パターン全体で正確なスポット配置が可能です。

• 高速自動溶接サイクル：18650セルを処理する場合、1点あたりの溶接速度は0.30秒以上です。18650ベースの作業では、少なくとも毎時2,000セルの片面生産効率を誇り、大量のバッテリーパック組み立てをサポートします。

• 柔軟なパターンプログラミング：組み込みの産業用制御システムは、任意のドットマトリックスパターンおよび標準アレイモードをサポートします。CAD図面のインポートにより、承認されたパックレイアウトを機械プログラムに変換できるため、複雑な相互接続設計の手動座標入力の手間を削減します。

• 99種類のプログラム保存：最大99種類の溶接プログラムを保存して繰り返し生産に使用できます。これにより、互換性のあるセルレイアウト間の切り替えが迅速になり、同じ生産リソースで複数のパック設計を制御しながら処理できます。

• PLCタッチパネル操作：PLC制御の液晶タッチインターフェースにより、セットアップ、プログラム選択、生産管理のためのアクセスしやすい操作環境を提供します。産業用組み込みOSは、手動スポット溶接に依存せず、自動溶接ワークフロー向けに設計されています。

• プロセスリカバリおよびアラーム機能：連続スタートおよびブレークポイントスタート機能により、中断後の作業再開を支援します。溶接不良や未溶接のアラーム、および再溶接機能により、パック接続の品質を維持するための運用上の安全対策を提供します。

• 10000Aトランジスタ溶接電源：付属のトランジスタ溶接電源は、最大10000Aの出力電流を提供します。溶接前電流、溶接電流、立ち上がり時間、溶接時間、立ち下がり時間を調整可能で、用途に応じた制御された溶接エネルギー設定が可能です。

• カスタム治具ベースの材料ハンドリング：供給には、顧客の図面に基づいて製造された専用治具を使用します。精密加工されたツーリングと磁気ニッケルストリップの取り付けにより、スムーズな移動をサポートし、繰り返し生産サイクル中の溶接精度を維持します。

• ニッケル接続の互換性：厚さ0.1mmから0.3mmの接続ストリップの溶接に対応しています。0.20mm以上のストリップについては、フォーク開口およびエンボス加工されたスポット準備を推奨しており、より厚い相互接続材料にもプロセスを適合させることができます。

• 生産グレードの機械的性能：X軸は0〜300mmのストロークと少なくとも50kgの最大積載量を持ち、Y軸は0〜200mmのストロークと少なくとも10kgの最大積載量を提供します。この機械設計により、規定の動作範囲全体で安定した自動動作が可能です。

用途

技術仕様

本製品を選ぶ理由

• 円筒形セルの自動生産向けに設計：治具ベースのロード、座標制御溶接、高速単点動作を組み合わせ、バッテリーパック組み立てにおける変動の多い手動溶接工程を置き換えます。

• 再現性の高い位置決め：X軸とY軸の個別サーボ制御に加え、規定された座標および繰り返し位置決め性能により、プログラムされたパックパターン全体で信頼性の高い溶接位置を実現します。

• 生産の柔軟性を考慮：任意のドットマトリックスプログラミング、標準アレイモード、CADインポート、99個のプログラム保存機能により、同一システムで多様な円筒形セルパックレイアウトに対応可能です。

• 実用的なプロセス管理に注力：溶接不良や未溶接のアラーム、再溶接機能、連続スタート、ブレークポイント再開機能により、生産中のより制御された運用とリカバリをサポートします。

• 顧客のツーリング要件に適合：専用治具は顧客の図面からカスタマイズされるため、意図したバッテリーモジュールの物理的な配置に装置を最適化できます。

お見積り、またはお客様の円筒形リチウム電池パックの生産要件に合わせたカスタム治具や溶接構成については、お問い合わせください。
