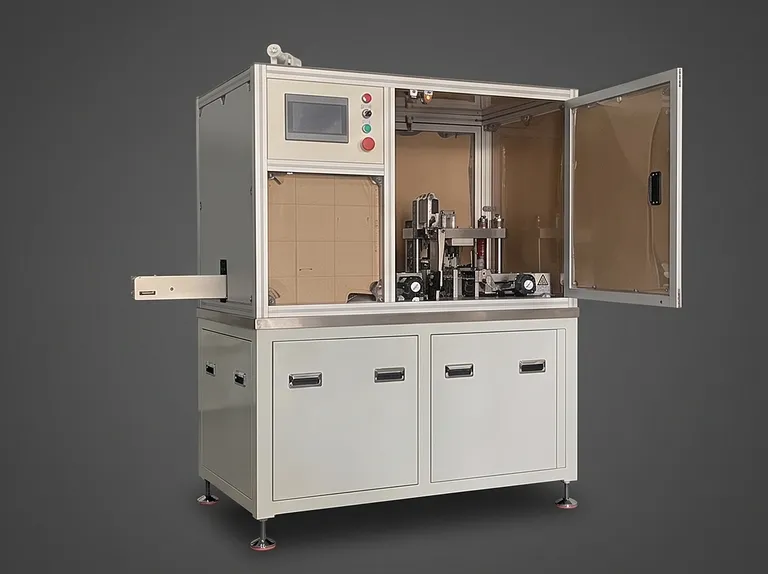

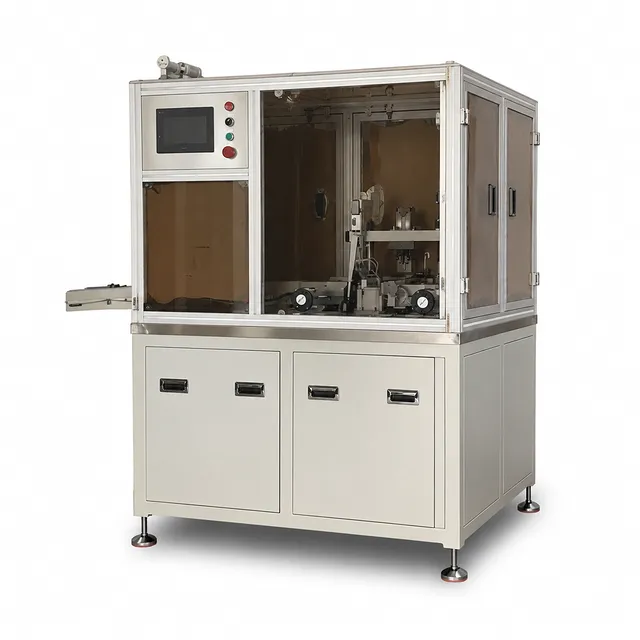

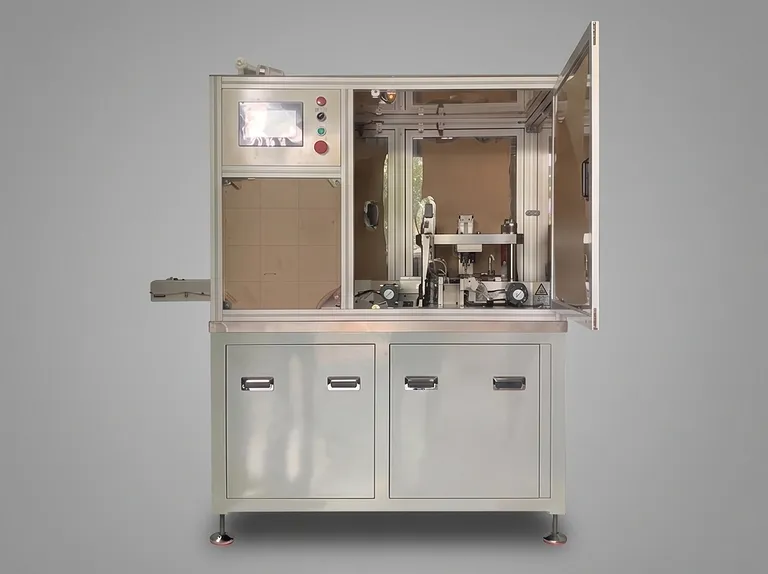

全自動メカニカル電池封口機

製品概要

この全自動メカニカル電池封口機は、円筒型電池の注液後封口工程を完了させるために設計されています。リンクプレートコンベア搬送、自動分離、インデックス送り、位置決め、クランプ、および機械駆動プレスを一つの統合された生産システムに組み込んでいます。本装置は、第1封口、第2封口、第3封口、および最終的な高さ調整工程を順次実行し、電解液注入後の再現性が高く制御された封口工程の確立を支援します。

本システムは、完成した電池を定義された封口工程へ自動搬送する必要がある円筒型電池生産ラインに適しています。シングルステーションの封口機構成は連続的なライン統合をサポートし、間欠送り機構が一定の搬送ピッチを維持します。これにより、注液後の整然とした電池ハンドリングと一貫した工程進行が不可欠な電池製造現場において、本ユニットは重要な役割を果たします。

機械的および構造的なアプローチにより信頼性が確保されています。精密な空気圧加圧機構が封口中の電池の高さを制御・調整し、金型には高精度ボールガイドポストを備えた一体型4柱構造を採用しています。指定された設備起因の歩留まり、稼働率、速度目標を備えた本ユニットは、安定した出力と寸法の一貫性を重視する厳しい生産環境向けに設計されています。

主な特長

• 完全自動封口シーケンス： 装置は電池を第1封口、第2封口、第3封口、および最終高さ調整へと自動的に搬送します。この定義されたシーケンスにより、液体注入済み円筒型電池が封口ラインに入ってから完成品として排出されるまで、一貫した処理をサポートします。

• リンクプレートコンベア搬送： リンクプレートコンベアが封口ワークフロー全体で電池を移動させます。この搬送方式により、電池の搬入、自動分離、インデックス供給、封口、排出工程の間で整然とした経路を提供します。

• 自動分離およびインデックス供給： 分離機構が搬入された電池を自動的に仕分けし、間欠送り機構が一定のピッチで供給します。制御された動きにより、各電池を後続の位置決めおよびクランプ工程へ整然とした順序で送ることができます。

• 機械式プレス駆動： 本ユニットは機械的な動力機構を使用して封口時のプレス動作を駆動します。この直接的な機械式封口アプローチは、毎分45個以上という指定された能力要件内で、繰り返しの生産サイクル運用ができるよう構成されています。

• 精密空気圧高さ調整： 精密な空気圧加圧機構が、最終的な高さ調整工程において電池の高さを制御・調整します。この機能は、封口済み電池の高さの一貫性を確保することを目的としています。

• 一体型4柱金型構造： 封口金型には、高精度ボールガイドポストを備えた一体型4柱構造を採用しています。このツーリング構成により、ガイドされたプレス動作が可能となり、多段階の封口工程における再現性をサポートします。

• 定義された電池の位置決めとクランプ： 自動封口が始まる前に、各電池は位置決めされクランプされます。プレス前に電池位置を確定させることで、第1、第2、第3、および最終高さ調整工程を通じて制御されたシーケンスを維持します。

• 生産重視の可用性目標： 本装置は製品合格率99%、設備稼働率98%以上を目標としており、これらの数値は設備に起因する損失や故障のみに適用されます。これらの目標により、調達および生産チームは測定可能な運用期待値に基づいて機械を評価できます。

• 工業用素材の選定： 機械構造は、アルミニウム、ステンレス鋼、または電気メッキされた耐食性材料を優先しています。この材料選定は、電池製造プロセス周辺で稼働する設備としての工業的なビルドをサポートします。

• 人間工学に基づいた設計要件： 本装置は優れた人間工学性能を備えることが設計要件となっています。これは、オペレーターが管理する製造環境にシステムがどのように適合するかを評価する生産チームにとって重要な考慮事項となります。

用途

技術仕様

記載された合格率は、設備に起因する製品不良に限定されます。同様に、記載された稼働率は、設備に起因する故障のみに適用されます。これらの定義は、生産パフォーマンスの期待値を設定する際、購入者の運用手順、ユーティリティ、搬入電池の状態、およびライン統合要件と照らし合わせて検討する必要があります。

電源要件は380V 50Hzで、電圧変動は±10%以内と指定されています。また、設置には顧客側で用意する0.6Mpa以上の圧縮空気が必要です。設置前にこれらの現場条件を確認することで、生産チームは適切な電気および空気圧接続の準備が可能になります。

自動化された材料経路は注液後に始まります。電池は封口ラインに入り、リンクプレートコンベア上を移動した後、自動分離機構によって流れが分割されます。その後、間欠送り機構が電池を固定ピッチで前進させます。各電池は3つの自動封口ステージと最終高さ調整工程を経て、完成した電池が排出されます。

最終高さ調整ステップは、中心的なプロセス制御機能です。精密な空気圧加圧機構を使用して封口中の電池高さを制御・調整し、封口済み電池の高さが一定になるようにします。後工程のハンドリングや品質レビューを担当するチームにとって、この機能は最終プレス工程を定義された寸法一貫性の目標に結びつけるものです。

4柱一体型金型と高精度ボールガイドポストは、封口ツーリング構成の基盤を形成します。機械駆動のプレスと組み合わせることで、この構造は生産シーケンス全体を通じてガイドされた再現性の高いプレス動作をサポートします。アルミニウム、ステンレス鋼、電気メッキされた耐食性材料という材料の優先順位は、本システムの工業用設備としての方向性をさらに反映しています。

本製品を選ぶ理由

• 測定可能な生産目標： 本ユニットは、少なくとも45PPMの能力、設備起因の製品合格率99%、設備起因の稼働率98%以上という明確な基準目標を調達チームに提供します。合格率と稼働率の定義が明示されているため、設備評価時のより厳密な比較が可能です。

• 目的特化型の多段階封口： 第1、第2、第3封口の後に専用の高さ調整工程が続きます。この配置により、注液後の円筒型電池に必要な封口アクションを単一の自動プロセスルート内に収めることができます。

• 精度重視のツーリング設計： 高精度ボールガイドポストを備えた一体型4柱金型が、機械式プレス配置をサポートします。空気圧加圧機構が制御された高さ調整を追加し、最終的な封口済み電池高さの一貫性を実現します。

• ライン対応の材料ハンドリング： リンクプレート搬送、自動分離、固定ピッチ間欠供給、位置決め、クランプ、排出はすべてワークフローの指定されたステージです。これにより、液体注入済み電池の搬入と封口済み電池の排出との間に明確なインターフェースが構築されます。

• 工業用構造の優先： 機械構造にはアルミニウム、ステンレス鋼、電気メッキされた耐食性材料が優先され、設計要件には人間工学性能が含まれています。これらの詳細は、孤立した手動プロセスではなく、生産志向の設備構築を求める購入者をサポートします。

円筒型電池封口ラインの要件、利用可能なユーティリティ、および生産能力目標に合わせた見積もりやカスタムソリューションについては、お問い合わせください。
