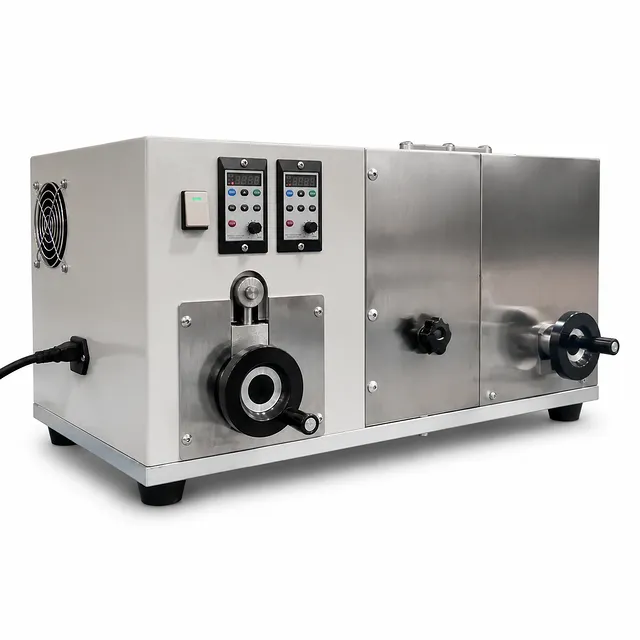

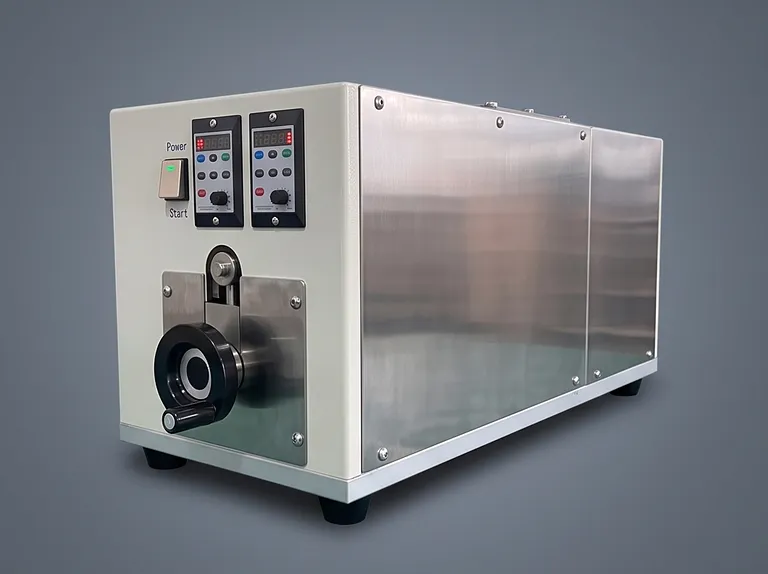

18650 21700シリーズ ラボ用円筒型電池ケース開封機

製品概要

このラボ用円筒型電池ケース開封機は、クリンプ工程後の密閉された円筒型電池から外装ケースを取り外すために設計されています。研究者は、制御された再現性の高い切断性能を維持しながら、検査、材料分析、故障調査、研究検証のために内部セルにアクセスすることが可能です。

本装置には18650円筒型電池用のツールが付属しており、21700セルを含む他の円筒型フォーマット用の金型を追加構成することも可能です。コンパクトな構造、シンプルな操作系、安全ガード付きの設計により、電池研究室、パイロット研究施設、大学、先端材料試験環境に最適です。

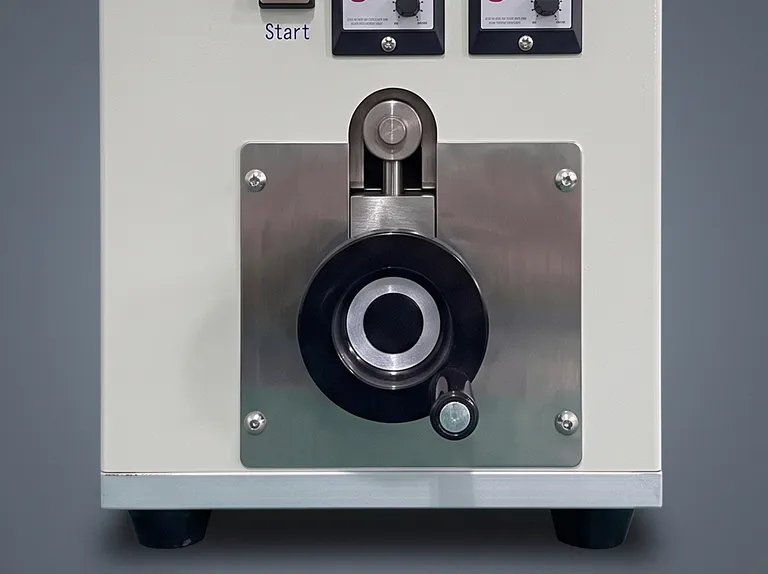

0.01mmの目盛を備えたマイクロメーターにより精密な調整が可能で、オペレーターは正確な位置で切断作業を行うことができます。専用の切断ブレードにはタングステンカーバイドを使用しており、ブレードと金型の回転速度を個別に制御することで、金属シェル内部のセルを損傷することなく、安定した制御下でのケース除去をサポートします。

主な特徴

• 交換可能な電池用ツール： 異なる円筒型電池フォーマットに対応する専用の固定具と金型を使用します。標準ツールは18650セルに対応し、オプションで21700などの他の互換サイズ用ツールを選択可能です。

• 高い分解精度： 制御された位置決めとマイクロメーターによる微調整により、円筒型ケースを正確に分離できます。内部セルへの損傷を回避するように設計されており、信頼性の高いサンプル回収と後続の分析をサポートします。

• タングステンカーバイド製切断ブレード： ケース切断用ソーにはタングステンカーバイドを使用しており、繰り返しのラボ使用においても耐久性のある刃先と信頼性の高い性能を発揮します。この素材選択により、円筒型金属ケースとの一貫した相互作用を維持します。

• 制御された切断速度： 切断ブレードモーターは1000rpmで動作し、再現性の高いケース開封のための定義された切断条件を提供します。金型の回転速度は320rpmで、連携した加工をサポートします。

• シンプルなオペレーターワークフロー： 複雑な処理手順を必要とせず、便利なラボ操作ができるよう設計されています。実用的な構成により、オペレーターは効率的に円筒型セルの準備、位置決め、分解を行うことができます。

• コンパクトな設置面積： 長さ700mm、幅320mm、高さ220mmという寸法で、大型の産業用処理システムと比較して限られたベンチスペースで運用可能です。

• 安全で信頼性の高い操作： 制御された電池の位置決めと安定した切断動作を中心に構造が設計されています。これにより、研究や検査作業中の密閉セルの日常的な取り扱いをより安全に行えます。

• 柔軟な研究用途： セル回収、クリンプ後の検査、内部コンポーネントの点検、電池開発および材料研究プログラム全体にわたる検証作業に使用できます。

用途

技術仕様

標準構成は18650円筒型セルを対象としており、ラボでのケース開封に必要な基本ツールを提供します。プロジェクトで異なる円筒型電池の寸法を扱う場合は、必要なセルフォーマットに合わせて追加の金型を指定できます。このモジュール式ツールアプローチにより、サイズごとに個別の機械を必要とすることなく、同じ装置プラットフォームでより広範な電池研究プログラムをサポートできます。

切断システムは、タングステンカーバイド製ソーブレードと1000rpmのブレードモーターを組み合わせています。金型は320rpmで回転し、ワークピースと切断機構の間に協調動作を確立します。これらの定義された動作速度は、ケース除去のための安定した機械的基盤を提供し、オペレーターが複数のサンプルにわたって同じ手順を繰り返すのに役立ちます。

微細な位置決めは、0.01mmのマイクロメーター目盛精度によってサポートされています。このレベルの調整は、内部セルを保護しながらケースを取り外すという目的に不可欠です。ラボでの分解において、過度な切断深さや不正確な位置決めはサンプルを損ない、後続の検査の価値を低下させる可能性があります。そのため、微調整はサンプルの完全性と再現性のある研究結果に直接貢献します。

本装置はAC220V 50HZ電源で動作し、定格電力は0.2KWです。全体寸法は長さ700mm、幅320mm、高さ220mmであり、ベンチスペースを慎重に管理する必要があるラボやパイロットスケールの作業スペースへの設置が可能です。重量は30kgで、装置の配置やラボレイアウトの計画において比較的扱いやすいサイズです。

本製品を選ぶ理由

• 円筒型セル分解専用設計： 汎用切断機を電池用途に転用するのではなく、クリンプ後の密閉された円筒型電池ケースを開封するために特別に設計されています。

• 貴重な研究サンプルの保護： 高精度な位置決め、専用固定具、制御された切断動作により、内部セルへの損傷を最小限に抑え、検査・分析用のサンプルを保持します。

• 柔軟なフォーマット対応： 標準の18650ツールと他の円筒フォーマット用のオプション金型により、電池開発の要件の変化に合わせてラボの試験能力を拡張できます。

• コンパクトなプレミアムラボ設計： 実用的な設置面積、0.2KWの電力要件、シンプルな操作コンセプトにより、制御されたラボ環境やパイロット研究エリアに適しています。

• 信頼性の高い技術構成： タングステンカーバイド製ブレード、定義されたブレードおよび金型速度、0.01mmのマイクロメーター目盛精度により、再現性のあるケース開封作業に必要な機械的制御を提供します。

見積もり、互換性のあるツールの選択、または円筒型電池研究ワークフロー向けのカスタマイズされたソリューションについては、貴社の用途とセル仕様についてお問い合わせください。
