グローブボックス用超音波金属溶接機

製品概要

このグローブボックス用超音波金属溶接機は、再現性の高い超音波エネルギーの供給が重要な、小面積の箔とタブの接合プロセス向けに構成されています。本装置は800W・40kHzの出力構成と4 x 4 mmの溶接エリアを組み合わせ、指定されたアルミニウムおよびニッケル・銅材料の積層に対して明確なプロセスプラットフォームを提供します。すべての搭載計測機器はメートル法を使用しており、メートル法に基づくラボや製造手順での直接的な使用をサポートします。

本システムは、集電箔、金属タブ、積層接続を伴う電池研究およびセル組み立て作業を目的としています。文書化されたプロセスには、純アルミニウムストリップと純アルミニウム箔の接合、および純ニッケルストリップと銅箔の接合が含まれます。これにより、本装置は特定の電極タブ材料やコンパクトな溶接フットプリントを扱うラボや開発チームにとって有用です。

信頼性の高い動作は、規定された電気、空気圧、温度、湿度の条件を維持することに依存します。110V電源（規定許容範囲内）、調整された圧縮空気、48%未満の周囲湿度、および45℃以下の温度が、本装置の定義された動作環境となります。

主な特徴

• 800W超音波出力構成： 本装置は40kHzで800Wの出力に設定されています。この明確なエネルギーと周波数の構成により、汎用的な接合装置に頼ることなく、文書化された箔およびストリップの溶接プロセスをサポートします。

• 40kHz動作周波数： 規定の40kHzの周波数は、提供されるプロセス能力のための超音波動作条件を確立します。調達チームは、プロセス開発要件や施設基準との適合性を評価する際にこの値を使用できます。

• 4 x 4 mmの定義された溶接エリア： 溶接ヘッドは4 x 4 mmの溶接エリア用に指定されています。このコンパクトなフットプリントは、文書化されたスポット溶接作業に適しており、タブ、箔、治具レイアウトを評価するための明確な寸法基準を提供します。

• 指定されたアルミニウム対アルミニウムプロセス： 本装置は、0.10 mmの純アルミニウムストリップを0.012-0.018 mmの純アルミニウム箔（最大20層まで）に溶接することをサポートします。このプロセス定義により、電池チームは指定された材料制限内で、アルミニウム集電体およびタブ接続作業の具体的な出発点を得ることができます。

• 指定されたニッケル対銅プロセス： 本装置は、0.10 mmの純ニッケルストリップを0.012-0.018 mmの銅箔（最大20層まで）に溶接することもサポートします。この機能は、関連するセル製造および材料研究ワークフローで使用されるニッケルストリップと銅箔の組み合わせに対応します。

• メートル法測定の採用： 本装置に搭載されているすべての計測機器はメートル法を使用しています。これにより、プロセス条件の記録、ラボ用作業指示書の作成、およびメートル法の材料仕様との結果比較を行う際の単位換算の手間が軽減されます。

• 制御された空気圧要件： 本システムは0.4-0.6 MPaの供給空気圧を必要とします。この動作範囲を定義することで、施設側は必要な圧縮空気接続を計画し、溶接作業中に一貫したユーティリティ条件を維持できます。

• 文書化された環境制限： 規定された要件では、湿度を48%未満、周囲温度を45℃以下に制限しています。これらのパラメータにより、ユーザーはラボへの設置やグローブボックス周辺のプロセス計画において、明確な設置および動作境界を知ることができます。

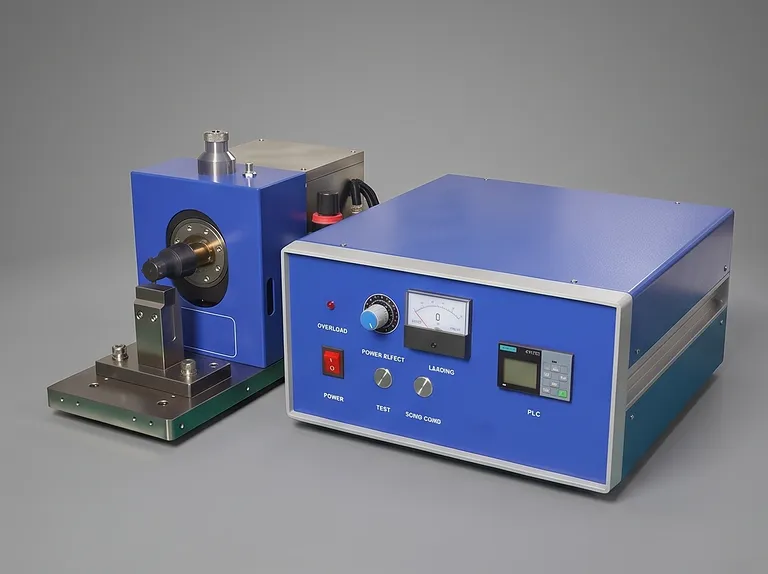

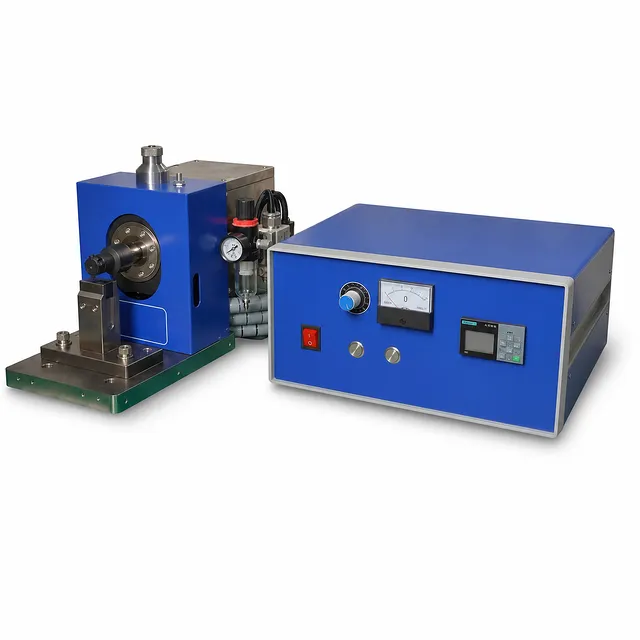

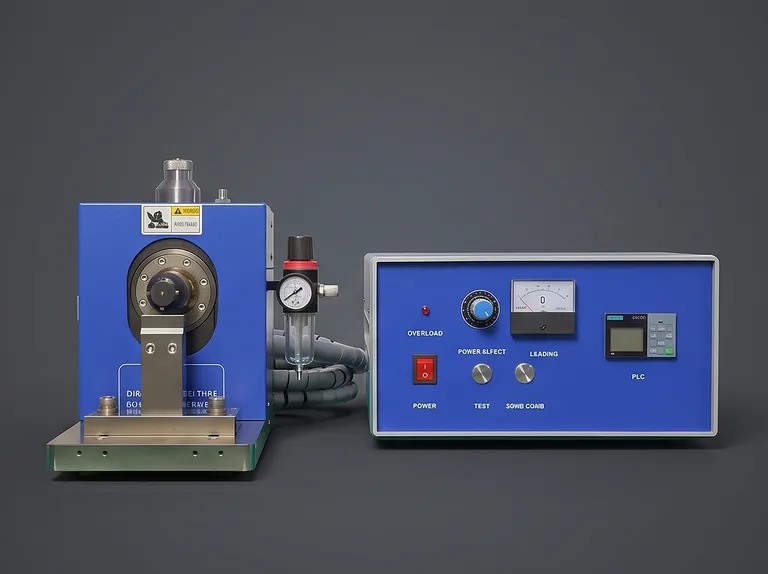

• ジェネレーターとヘッドの分離構造： 高出力ジェネレーターの寸法は480 mm x 365 mm x 202 mm、溶接ヘッドの最高点は420 mm x 180 mm x 290 mmです。寸法が分離されているため、チームは設置前に電源ユニットとスポット溶接ヘッドのための利用可能なスペースを評価できます。

アプリケーション

技術仕様

上記の技術的制限は、利用可能な裏付けのある溶接範囲を定義しています。プロセスを計画する際は、材料タイプ、ストリップ厚、箔厚、層数、溶接エリアを併せて検討してください。文書化されたプロセスは、純アルミニウムストリップと純アルミニウム箔、および純ニッケルストリップと銅箔の2つの組み合わせに限定されます。

設置計画においては、ジェネレーターと溶接ヘッドのスペースを個別に考慮する必要があります。ジェネレーターの寸法は480 mm x 365 mm x 202 mmであり、ヘッドの寸法は最高点で420 mm x 180 mm x 290 mmです。提供された数値は装置アセンブリを記述したものであり、追加のクリアランス、ケーブル長、治具寸法、または筐体寸法は参照資料に記載されていません。

電気および空気圧の条件は、運用計画において同様に重要です。本装置は110V電源（+/-10%の許容範囲）と0.4-0.6 MPaの圧縮空気を必要とします。環境要件は、湿度48%未満、温度45℃以下と規定されています。これらの条件は、装置の試運転前に、グローブボックス関連のワークスペースを含む意図された設置場所で確認する必要があります。

本製品を選ぶ理由

• プロセス定義済みの能力： 本装置は、2つの指定されたストリップと箔の組み合わせに対する明確な溶接プロセスによってサポートされています。これにより、技術バイヤーは具体的な厚さ範囲、材料の組み合わせ、層制限、溶接エリアの基準を得て、適合性を評価できます。

• 明確なユーティリティ要件： 公開されている電圧、空気圧、湿度、温度の要件は、規律あるサイト計画をサポートします。調達および施設チームは、設置前に電気および圧縮空気の準備状況を評価できます。

• コンパクトな組み立て計画データ： ジェネレーターと溶接ヘッドの寸法が分離されているため、ラボのレイアウト、ベンチの割り当て、グローブボックス関連のワークフロー設計に実用的な情報を提供します。

• メートル法に基づくラボ統合： メートル法の計測機器は、システムに提供される寸法、厚さ、圧力範囲、溶接エリアの値と一致しており、チームが一貫したエンジニアリング記録を維持するのに役立ちます。

• 電池接合に特化した範囲： 指定されたアルミニウム対アルミニウムおよびニッケル対銅の溶接プロセスは、電池研究やセル組み立て環境で使用される定義済みの箔およびストリップ接合タスクに対応します。

見積もりや、お客様の指定された材料スタック、ラボのユーティリティ、グローブボックス統合要件に合わせたカスタムソリューションについては、お問い合わせください。
