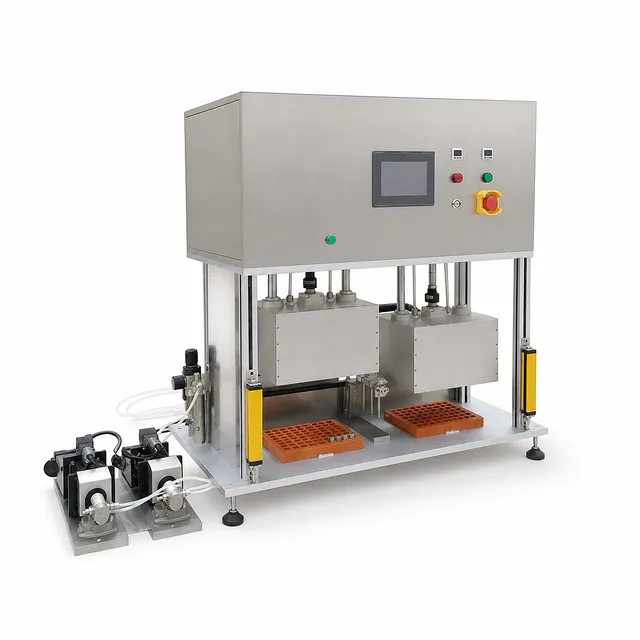

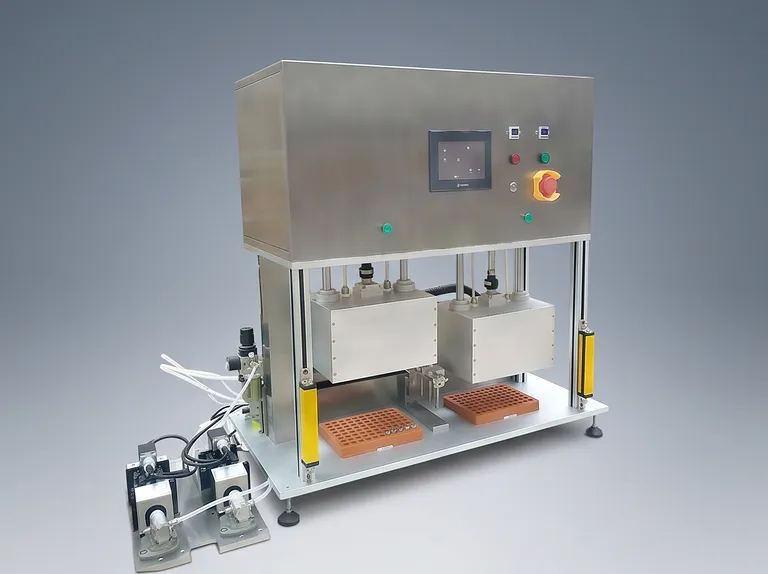

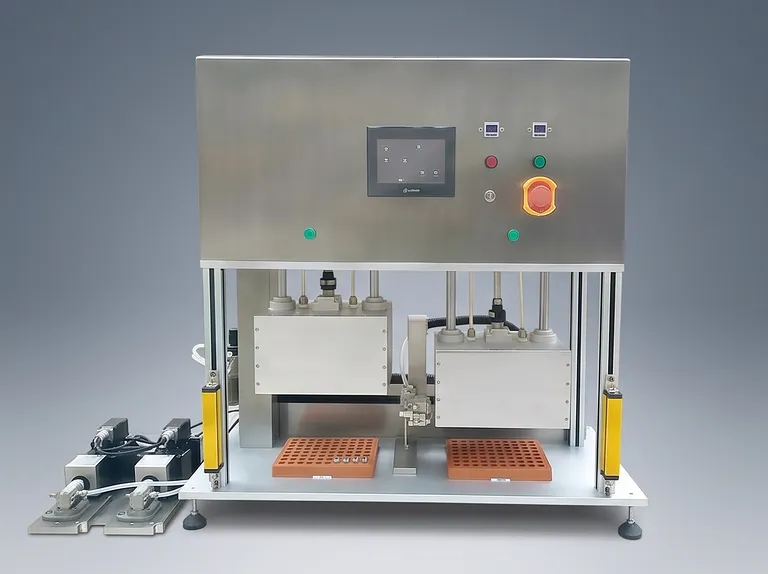

2ステーション真空自動電解液注液機

製品概要

この2ステーション真空自動電解液注液機は、制御されたハンドリング、再現性の高い位置決め、統合されたプロセス制御が求められるリチウム電池の注液工程向けに設計されています。本装置は、注液システム、真空配管、注液ポンプ配管、電池位置決め機構、ノズルハードウェア、自動移動機構、アラーム、安全保護装置、および集中制御システムを1つのコンパクトな生産ユニットに統合しています。不要な周辺システムを介さず、効率的な注液ワークフローを構築できる構成となっています。

本システムは、主に真空アシストによる電解液注入を必要とするリチウム電池製造プロセスに適しています。セル準備ライン、パイロット規模の電池生産、プロセス開発、およびさまざまなセルタイプやプロセス要件を扱う製造環境において、実用的なプラットフォームを提供します。生産能力はセルタイプや選択したプロセス条件に依存するため、実際のセル設計や動作シーケンスに基づいて装置を評価することが可能です。

専用の真空システム、自動変位注液機構、およびPLCベースの制御装置を核として構築されており、要求の厳しい生産現場で信頼性の高い動作を実現します。統合された故障停止および故障表示機能により、明確な運用保護を提供し、装置レイアウトは制御された電解液注液に必要な主要機能システムを統合しています。

主な特徴

• 2ステーション注液構成： リチウム電池の電解液処理向けに、2ステーションの自動注液ソリューションとして構成されています。この配置により、単一の統合ユニット内で注液作業を体系的に処理できます。

• 真空アシストプロセスアーキテクチャ： 真空ベースの電解液注液ワークフローをサポートするため、1セットの真空システムと関連する真空配管が含まれています。真空構成は、制御された排気と液体導入を必要とする電池注液作業において不可欠なプロセス要素です。

• 2基の16連デュアルヘッド注液ポンプ： 注液システムには、専用の注液ポンプ配管を備えた16連デュアルヘッド注液ポンプが2基含まれています。このポンプ構成により、機械全体の一部として必要な液体供給ハードウェアが提供されます。

• 自動変位注液機構： 注液サイクル中にプログラムされた動作を実行するための自動変位注液機構が1セット供給されます。この機構は、位置決めおよびノズルアセンブリと連携して、再現性のある動作シーケンスを確立します。

• 専用電池位置決め機構： 処理中にセルを配置するための電池位置決め機構が含まれています。ワークピースを注液ノズル機構に合わせ、秩序あるプロセスフローを維持するために、制御されたセル配置が重要です。

• 統合型注液ノズル機構： 液体供給アセンブリの一部として、1セットの注液ノズル機構が含まれています。この専用ハードウェアが、指定された注液システムと電池処理位置を接続します。

• PLCベースの制御プラットフォーム： 制御システムにはパナソニック製PLCおよび拡張モジュールを採用し、Weinview製タッチスクリーンを組み合わせています。このアーキテクチャにより、機械機能、オペレーター操作、および組み込みの故障対応を集中制御配置にまとめています。

• 組み込み型故障保護： アラームシステムには、プログラム統合型の故障停止および故障表示機能が含まれています。これらの機能は、オペレーターが装置の故障を特定するのに役立ち、異常発生時の制御された対応をサポートします。

• 指定された駆動・空圧コンポーネント： Airtac製の電動シリンダーおよび電動シリンダー駆動装置、さらにAirtac製の空圧シリンダーが含まれています。これらのコンポーネントは、指定された圧縮ガス供給範囲内で装置のプログラムされた動作と空圧機能をサポートします。

• コンパクトな統合型装置本体： 指定された機能システムを備えた完全な機械本体として提供されます。サイズはL1100 x W550 x H900 mmで、リチウム電池注液作業用の統合型フロアスタンドユニットとして設計されています。

用途

技術仕様

付属機能システム

構成に関する注記

記載されている生産能力はプロセスに依存します。セルのフォーマット、タイプ、電解液の注液要件、および選択された製造プロセスが、達成可能な実用出力に影響を与えます。そのため、単一の汎用的な能力値に頼るのではなく、対象となるワークピースと検証済みの生産シーケンスに対してスループットを評価することを推奨します。

リストされた構成は、装置に含まれるシステムを特定し、提供されない周辺機能も明確にしています。この区別は、より広範な生産ライン設計において、個別の計量システム、正圧装置、フロープルシステム、自動計量マニピュレーター、またはチャンバーバルブ機構が必要かどうかを判断する際に役立ちます。

本製品を選ぶ理由

• 目的特化型の注液構成： 本ユニットは、電解液注液、真空、位置決め、ノズル、移動、制御、アラーム、および安全システムを1つのアプリケーション重視の機械に統合しています。汎用的な液体ハンドリングタスクではなく、リチウム電池の電解液注液に特化して構成されています。

• プロセスに関連した機械統合： 自動変位注液機構、電池位置決め機構、注液ノズル機構は、専用のアセンブリとして指定されています。この統合された配置により、注液作業の一貫した装置レイアウトをサポートします。

• 明確な制御と故障対応： パナソニック製PLCおよび拡張モジュール、Weinview製タッチスクリーン、および組み込みのプログラム故障停止・故障表示機能により、明確な制御アーキテクチャを提供します。生産チームにとって、直接的なオペレーター操作と機械制御システム内の定義された応答機能をサポートします。

• 透明性の高いシステム範囲： 仕様には、供給されるサブシステムと除外される機能（計量システム、正圧システム、フロープルシステム、自動計量マニピュレーター、注液チャンバーバルブ機構の欠如など）の両方が記載されています。この明確さは、調達チームがラインレベルの要件に対して正確に比較検討するのに役立ちます。

• 実用的な設置フットプリント： 指定された単相AC220V/50Hzの電源要件、0.3-0.6MPaの圧縮ガス要件、120KGの重量、L1100*W550*H900 mmの寸法は、設置計画および施設評価のための具体的な情報を提供します。

貴社のリチウム電池セルタイプ、電解液注液プロセス、および生産要件に合わせた見積もりやカスタムソリューションについては、お問い合わせください。
