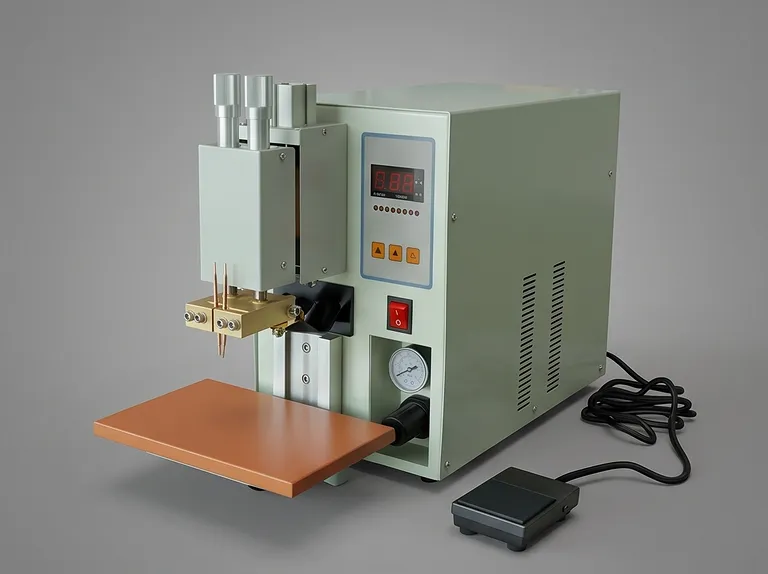

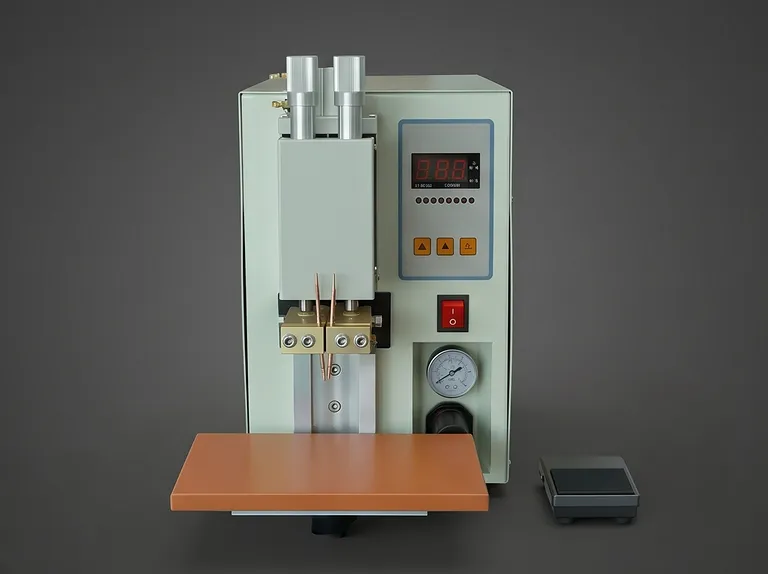

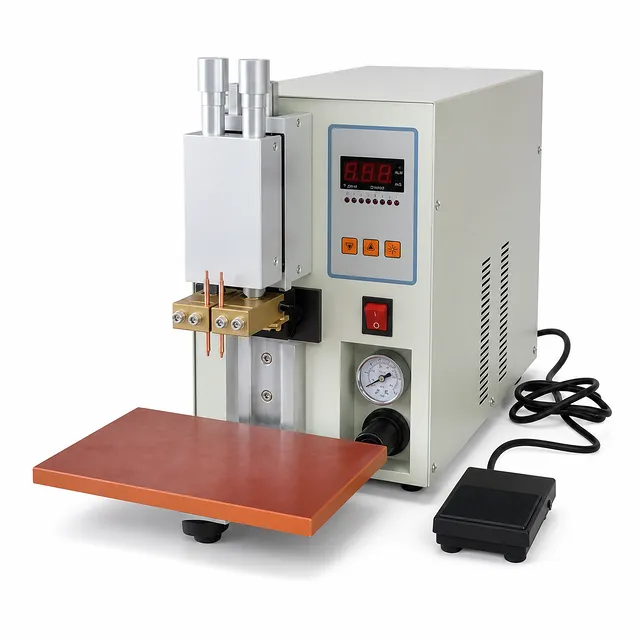

18650円筒形電池用 マイコン制御精密ダブルパルス空気圧スポット溶接機

製品概要

この精密ダブルパルス空気圧スポット溶接機は、円筒形電池の組み立てやその他の要求の厳しい電池製造タスク向けに開発された高性能抵抗溶接システムです。マイコン制御、調整可能なパルスエネルギー、および圧力検知による溶接により、強力でクリーン、かつ再現性の高い電気的接続を実現します。ダブルパルスシーケンスが溶接前に接触面を整えることで、溶接の安定性を向上させ、スパッタを低減します。

本装置は、18650円筒形電池パック、ハイエンドスマートフォン用電池、ポータブル電源、動力電池、デジタル機器用電池、ニッケル水素電池、ニッケルカドミウム電池などに適しています。コンパクトな統合構造とフットスイッチ操作により、ベンチトップでの効率的な生産、試作、研究開発、および小ロット生産環境をサポートします。

一貫した動作を維持するため、電源電圧の変動を自動的に追跡・補正し、安定した溶接出力を維持します。独立した保護回路が、過熱、外部高電圧、電源変動から電源および制御システムを保護します。故障表示、自動アラーム、電源遮断機能により、過酷な作業環境でも信頼性の高い運用が可能です。

主な特長

• ダブルパルス溶接プロセス: 第1パルスで表面のコーティングや酸化膜を除去し、電極接触部にわずかな変形を与えます。続く第2パルスで母材を溶接することで、接合品質を向上させ、溶接スパッタを低減します。

• 調整可能なパルスエネルギー: 溶接パルスエネルギーは0～99%の範囲で精密に調整可能であり、装置を変更することなく、異なる電池材料、タブの状態、組み立て要件にプロセスを適合させることができます。

• 安定した電気出力: 入力電圧の変化を自動的に追跡・補正し、安定した溶接電流を維持します。これにより、より均一な溶接強度、美しい溶接外観、一貫した生産結果が得られます。

• マイコン制御: 高速・高精度の8ビットマイクロプロセッサが溶接シーケンスを管理します。LEDデジタルディスプレイにより、動作値を直接確認でき、パラメータ調整も簡素化されます。

• プログラム可能なタイミングパラメータ: 予圧時間、保持時間、休止時間を0～99の範囲で調整可能です。パラメータロック機能により、検証済みのプロセス設定を誤操作から保護し、オペレーターや作業条件変更時のセットアップ時間を短縮します。

• 圧力検知による通電: 内部の光電式圧力スイッチにより、両方の電極が設定圧力に達した後にのみ溶接が行われます。このインターロック機能により、接触不良を防ぎ、プロセスの信頼性を高め、再現性のある溶接形成をサポートします。

• 緩衝付き空気圧溶接ヘッド: 溶接ヘッドはシリンダーとスプリングバッファーを組み合わせています。2本の溶接針間の圧力調整とクッション効果により、溶接点への過度な直接荷重や溶接面の損傷を防ぎます。

• 統合型調整可能作業台: 作業台は手締めロック付きで無段階の高さ調整が可能です。ワークを正確に配置し、再現性のある電池パック組み立て作業のために設定を固定できます。

• 多段階故障保護: 高出力部と制御部に個別の保護回路を備えています。一般的な故障を識別し、過熱や損傷が発生した際にアラームを発し、自動的に電源を遮断して装置を保護します。

アプリケーション

技術仕様

ダブルパルスプロセスは、本装置の動作価値の中心です。表面汚染、メッキ、酸化層は、抵抗溶接中の電気的接触を妨げる可能性があります。準備パルスは、主溶接パルスが供給される前に接触面を洗浄し、状態を整えるのに役立ちます。これらの機能を分離することで、溶接形成を改善し、不要なスパッタを減らし、より美しい仕上がりの接合部を作成するように設計されています。

プロセス制御も再現性を重視して構成されています。オペレーターは、パルスエネルギー、サイクル周波数、予圧時間、保持時間、休止時間を調整して、ワークに適した溶接シーケンスを確立できます。LEDディスプレイは直接的な動作基準を提供し、パラメータロックは承認された設定を保持するのに役立ちます。これは、複数のオペレーターが装置を共有する場合や、生産が異なる作業条件間で移行する場合に特に便利です。

空気圧ヘッドは、電気的プロセスに機械的な制御レイヤーを追加します。シリンダーが必要な動作を供給し、スプリングバッファーがワークに伝わる力を緩和します。光電式圧力スイッチは、必要な電極圧力に達する前の放電を防ぎます。これらの機能により、不安定な接触による溶接のばらつきを減らし、過度な直接荷重から溶接面を保護します。

施設運用面では、本装置は220V±10%、50HZ±2Hzの電源を使用し、最大使用空気圧は6KGです。統合された構造、550mm X 250mm X 360mmのコンパクトな設置面積、フットスイッチ制御により、整理されたベンチトップ組み立てエリアに適しています。無段階調整可能な作業台は、オペレーターが異なる電池パック構成や治具配置を扱う際に実用的な位置決めの柔軟性を提供します。

電気的および熱的保護は、両方の主要回路セクションに組み込まれています。自動電圧補正は、入力電源が規定範囲内で変化した際に、出力の安定性を維持するのに役立ちます。個別の保護回路は、外部高電圧状態、過熱、電源変動から装置を隔離します。故障プロンプトと自動電源遮断機能は、異常事態が発生した際の追加の運用制御レイヤーを提供します。

本製品を選ぶ理由

• 制御された溶接品質: ダブルパルスによる準備と溶接により、電池組み立て作業全体で接合の一貫性を高め、スパッタを低減するための構造化されたプロセスを提供します。

• 精密なプロセス管理: マイコン制御、LEDディスプレイ、調整可能なエネルギー、設定可能なタイミング、パラメータロックにより、再現性のある生産設定と効率的なオペレーター教育をサポートします。

• 保護された産業運用: 独立した回路保護、自動電圧補正、故障表示、アラーム機能、自動電源遮断により、変動する動作条件下でも装置の信頼性を維持します。

• 機械的に考慮された構造: 緩衝付き空気圧ヘッド、調整可能なデュアルニードル圧力、圧力確認済み放電、ロック可能な無段階作業台が、正確な位置決めと信頼性の高い接触制御をサポートします。

円筒形電池、ポータブル電源、動力電池、または電池研究ワークフローに関するお見積りや、アプリケーション固有の構成ガイダンスについては、お問い合わせください。
