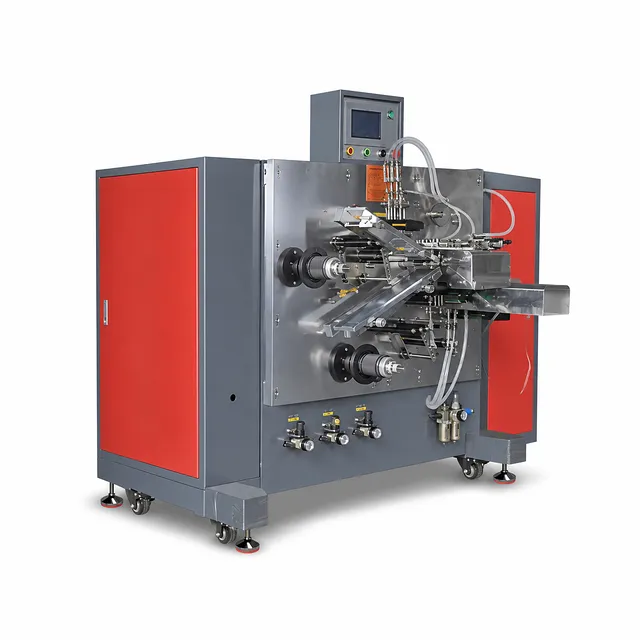

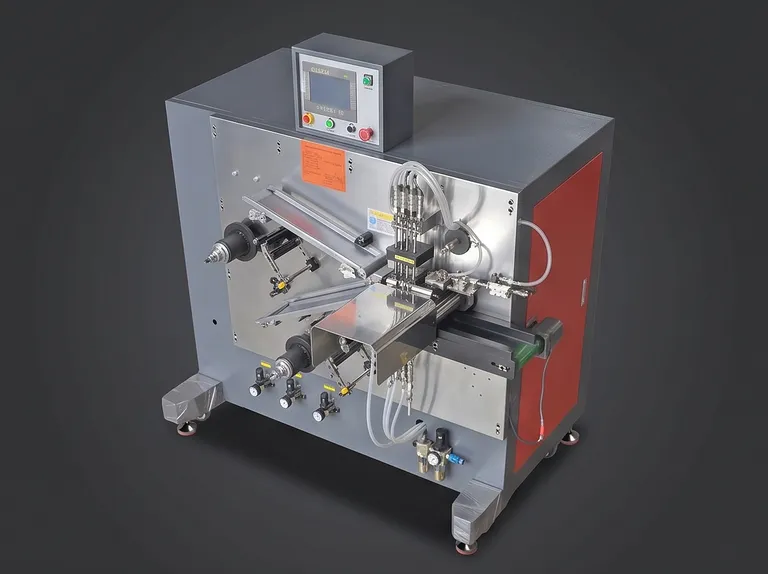

半自動円筒形リチウム電池巻取機

製品概要

この半自動円筒形リチウム電池巻取機は、円筒形リチウムイオン電池セルの精密巻取り用に設計されています。オペレーターが正極および負極シートを巻取りステーションに手動でセットし、必要なプロセス順序に従ってセパレーターフィルムと重ね合わせます。その後、装置が自動巻取り、セパレーター切断、終端テープ貼り付け、完成セルのアンロードを行います。このワークフローは、オペレーターの柔軟性と、重要な巻取り段階における再現性のある自動動作を両立させています。

本システムは、円筒形セルの開発、パイロット生産、プロセス検証、および小ロット製造に適しています。定義された寸法範囲内の電極およびセパレーター材料をサポートし、外径∮15 mm〜∮35 mmのセルを製造可能です。主なユーザーには、電池研究開発ラボ、セルメーカー、大学、技術研究所、および電極アライメントの制御と一貫した円筒形セル構造を必要とする先端材料施設などが含まれます。

本装置は、巻取りの一貫性、材料保護、および作業効率が最終的なセル品質に直結する、要求の厳しい研究・生産環境向けに構築されています。アクティブセパレーター繰り出し、制御された張力調整、除塵、自動ニードル交換、および信頼性の高い終端テーピングにより、一般的な巻取り欠陥を低減します。入荷材料が指定された公差を満たしている場合、装置に関連しない要因を除き、セパレーターと電極のアライメント誤差を±0.5 mm以下、合格率98%以上で実現可能です。

主な特徴

• 半自動材料ローディング： オペレーターが正極および負極シートを手動でセットし、装置が巻取りシーケンス、ニードル交換、終端テーピング、セルアンロードを自動化します。この構成により、プロセスの再現性を犠牲にすることなく、ラボやパイロットライン作業に実用的な柔軟性を提供します。

• シングルニードル貫通巻取り構造： シングルニードル貫通巻取り設計により、円筒形セルの形成を制御し、さまざまな巻取り要件に対する調整を容易にします。ニードル仕様は、参照サイズ範囲内であれば顧客の要件に応じて提供可能です。

• 調整可能な巻取り速度： 巻取りニードルの速度は、電極の長さ、材料の特性、およびプロセス要件に合わせて調整可能です。操作の調整により、プロセス開発中のスループット、アライメント安定性、材料ハンドリングのバランスを取ることができます。

• アクティブデュアルセパレーター繰り出し： 2つのセパレーターロールがアクティブ繰り出しを使用し、巻取り中の安定した材料供給を維持します。近接スイッチ制御方式により、巻取りプロセス全体を通じてセパレーターの張力を自動的かつスムーズに調整します。

• 制御された水平終端テーピング： 終端テープは、電極タブに対して垂直に水平貼り付けされます。この方法は、スムーズなテープ配置、正確なテープ位置決め、安定した接着をサポートし、テーピング作業中に完成セルが強く引っ張られるリスクを軽減します。

• 統合型電極除塵： 専用の電極除塵装置が、巻取り前または巻取り中に粒子状汚染物質を除去します。よりクリーンな材料ハンドリングは、より一貫したセル形成をサポートし、汚染に関連する品質リスクを低減します。

• セパレーター外装仕上げ： 巻取りサイクルの最後にセパレーターの外装巻きを行います。指定された順序により、セパレーターが負極を完全に包み込み、負極が正極を包み込むことが保証されます。

• 欠陥を抑えたセル形成： 適切な入荷材料条件の下で、損傷、コアの引っ張り、または電極のずれなしにセルを製造するように設計されています。アライメント制御により、完成した切断面のアライメントを±0.5 mm以内に抑えます。

• 迅速な仕様変更： 操作調整および仕様変更は、シンプルかつ迅速に行えるよう設計されています。これは、異なる電極寸法、セパレーター形式、またはセル直径を頻繁に評価するラボやパイロットラインに役立ちます。

• 生産および故障フィードバック： 制御システムには、故障停止および故障表示機能が組み込まれており、ワンボタンリセット操作が可能です。これらの機能は、トラブルシューティングを容易にし、異常な動作条件の影響を制限するのに役立ちます。

用途

技術仕様

製品およびプロセスパラメータ

巻取りおよびアライメント性能

材料適合性

工具およびユーティリティ要件

装置構成および構造

制御およびサポートシステム

本製品を選ぶ理由

• 制御された生産一貫性： 自動巻取り、張力調整、テープ貼り付け、ニードル交換、およびアンロードにより、繰り返される円筒形セル製造全体でのばらつきを低減します。

• 精密指向の構造： 装置は定義された電極、セパレーター、および工具の公差に基づいて設計されており、材料条件が制御されている場合に±0.5 mm未満のアライメント性能をサポートします。

• 信頼性の高い材料ハンドリング： アクティブデュアルセパレーター繰り出し、除塵、および水平終端テーピングは、繊細な材料を保護し、シワ、ずれ、セルの締め付けすぎなどの一般的な欠陥を減らすのに役立ちます。

• 実用的なパイロットラインの柔軟性： 手動電極投入と迅速な仕様調整により、研究プログラム、プロセス検証、カスタムセルフォーマット、および少量生産に適しています。

• 統合された産業用制御： PLC制御、タッチスクリーン操作、故障停止、組み込みプロンプト、ワンボタンリセット、および供給されるスペアパーツが、効率的な運用と保守性をサポートします。

再現性の高い円筒形リチウムイオンセル製造のために設計された精密巻取りプラットフォームを選択してください。見積もり、構成レビュー、またはカスタマイズされた巻取りソリューションについては、KINTEKまでお問い合わせください。
