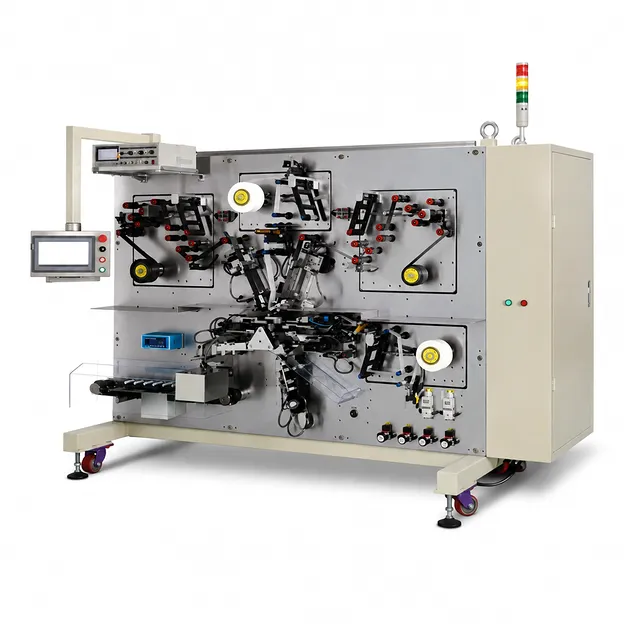

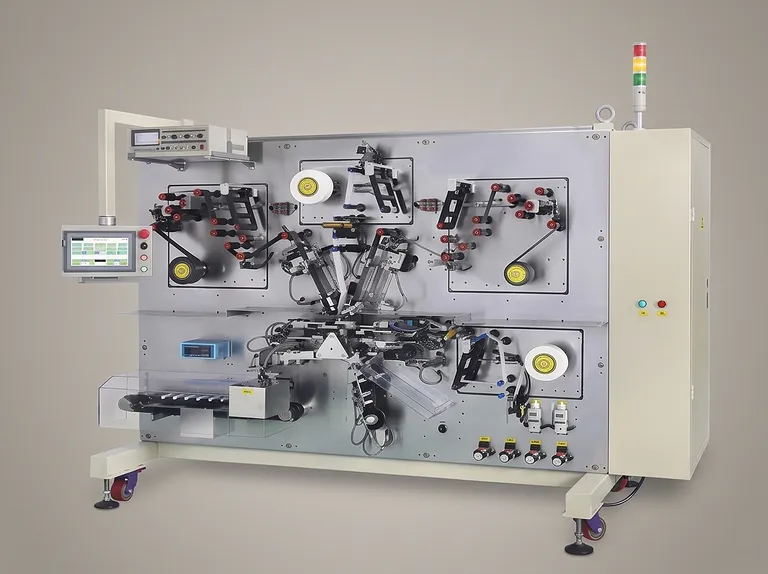

全自動円筒形リチウム電池巻取機

製品概要

この全自動円筒形リチウム電池巻取機は、円筒形リチウムイオン電池セルの連続巻取用に設計されています。正極、負極、およびセパレーター材料は、アクティブに繰り出され、張力制御、クリーニング、エッジ補正を経て巻取ステーションへガイドされます。プロセスは、末端テープの貼り付け、完成セルのリーミング、自動アンロード、短絡検査、不良セル排出、および良品セルの収集テーブルへの搬送で完了します。

本装置は、φ16からφ28までの円筒形セルサイズに対応しており、適切なテイクアウトクランプの交換とパラメータ調整により、約50〜60mmの材料幅に対応可能です。電池研究、パイロット生産、プロセス開発、および手作業を減らした再現性の高いセル組み立てを必要とする高度な製造環境を対象としています。

サーボ駆動のインデックスターンテーブル、デュアルハーフピン片側引き抜き機構、ガイドスライドレール構造、セグメント化された張力制御、およびメカニカルハンドによるアンロードが、安定した動作のための強固な基盤を提供します。試験エリア周辺の保護ガード、アクセスしやすいコントロール、および後工程への接続を考慮したレイアウトにより、過酷な動作条件下でも安全で一貫した生産をサポートします。

主な特長

• 全自動巻取ワークフロー： アクティブ繰り出し、張力制御、除塵、エッジ補正、巻取、末端テープ貼り付け、リーミング、アンロード、短絡試験、不良品排出、良品収集がひとつの連続したプロセスに統合されています。

• サーボインデックス位置決め： サーボモーターとインデックス機構がワークステーションのターンテーブルを駆動し、正確なステーション位置決めと迅速な切り替え動作を提供して効率的な生産サイクルを実現します。

• 高速デュアルハーフピン巻取： デュアルハーフピン・片側引き抜き設計により、巻取速度を向上させると同時に、完成した円筒形セルからの巻取ピンの制御された取り外しをサポートします。

• 迅速な巻取ピン交換： 巻取ピンは約5分で交換して通常の生産に戻すことができ、メンテナンスに伴うダウンタイムを削減し、装置の稼働率を向上させます。

• 安定した材料張力： 正極、負極、およびセパレーターロールは自動繰り出しを使用します。比例弁制御により、プロセスセグメントごとに巻取張力を個別に調整でき、セル構造全体にわたって一貫性が向上します。

• 正確なエッジ補正： エッジ追従補正が材料端を直接検出するため、ターゲットを絞らないアライメント方法よりも高速かつ正確な補正が可能です。材料の入り口のアライメントを改善するための巻取前補正も含まれています。

• クリーンな材料ハンドリング： 電極繰り出しおよび端部切断エリアに除塵装置が設置されています。セパレーターの静電気除去機能は、材料ハンドリング中の静電気干渉を軽減するのに役立ちます。

• 信頼性の高い末端テープ貼り付け： 末端テープのローラー貼り付けにより、シワを抑え、より均一な完成セル表面を実現します。

• 低ダメージの自動搬送： メカニカルハンドが完成したセルをベルトコンベアにアンロードするため、衝撃による損傷を軽減し、次の工程への制御された接続を提供します。

• 統合された短絡スクリーニング： 短絡試験機構により、試験と放電が1回の操作で完了します。確実な接触性能、保護ガード、および自動不良品排出機能により、見落としや不要な手動検査を削減します。

用途

技術仕様

本製品を選ぶ理由

• 一貫したセル品質のための設計： サーボインデックス、エッジ追従補正、セグメント化された張力制御、制御された材料挿入により、生産全体を通じて再現性の高い巻取アライメントを維持します。

• 実用的な生産稼働時間を重視： 迅速な巻取ピン交換手順、スライドレール構造、アクセスしやすいスライド式インターフェース、およびシンプルなメンテナンス設計により、回避可能なサービス中断を削減します。

• 統合された品質管理： 短絡試験、ワンステップ放電、保護ガード、自動不良品排出、および良品収集により、巻取後の制御された検査パスを提供します。

• 柔軟な研究およびパイロット生産： 調整可能な電極挿入順序、φ16〜φ28円筒形セルのサポート、クランプ交換とパラメータ調整によるフォーマット変更により、複数の開発プログラムに対応可能です。

• 丁寧な材料およびセルハンドリング： 除塵、セパレーター静電気除去、ローラーによる末端テープ貼り付け、メカニカルハンドによるアンロード、ベルト搬送により、プロセスの安定性を保護し、完成セルの損傷を最小限に抑えます。

お見積もり、アプリケーションレビュー、およびお客様の電極材料、円筒形セルフォーマット、生産ワークフローに合わせたカスタマイズされた巻取ソリューションについては、お問い合わせください。
