超音波金属溶接機 バッテリーキャップ・アルミタブ単点溶接用

製品概要

この超音波金属溶接システムは、バッテリーキャップとアルミタブ（またはストリップ）の単点接合用に設計されています。超音波発生器からの高出力電気振動をトランスデューサーを介して機械的エネルギーに変換し、金属界面に振動を加えることで瞬間的な熱を発生させ、接合材料間の分子間浸透を促進します。これにより、従来の融接に頼ることなく、確実で明確な溶接ポイントを形成します。

本装置は、アルミタブ材に対して3 mm x 3 mmの単点溶接が必要なバッテリーキャップの組み立て工程に適しています。40 kHzの超音波プラットフォーム、800 Wの出力能力、空気圧駆動、調整可能なプロセス設定により、バッテリーコンポーネントの管理された生産をサポートします。コンパクトで再現性の高い金属接合操作が求められるバッテリー製造、実験室でのバッテリー開発、先端材料の接合、およびプロセス検証作業に関連する用途に最適です。

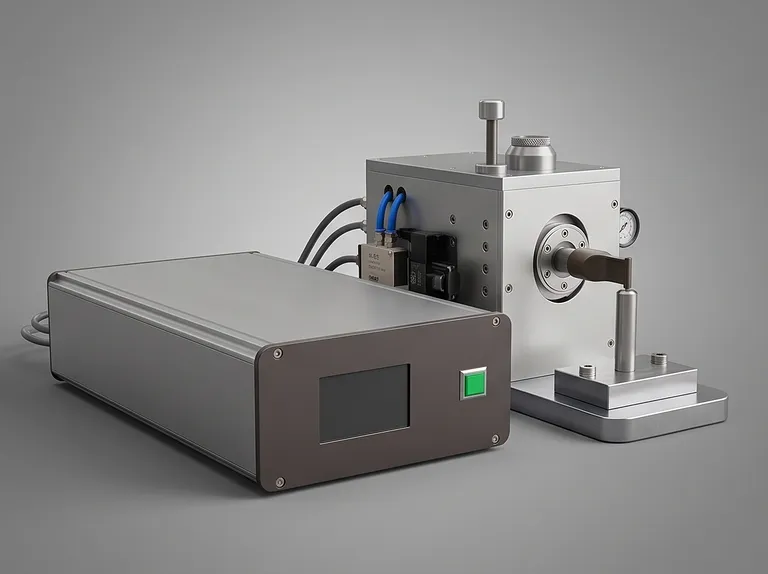

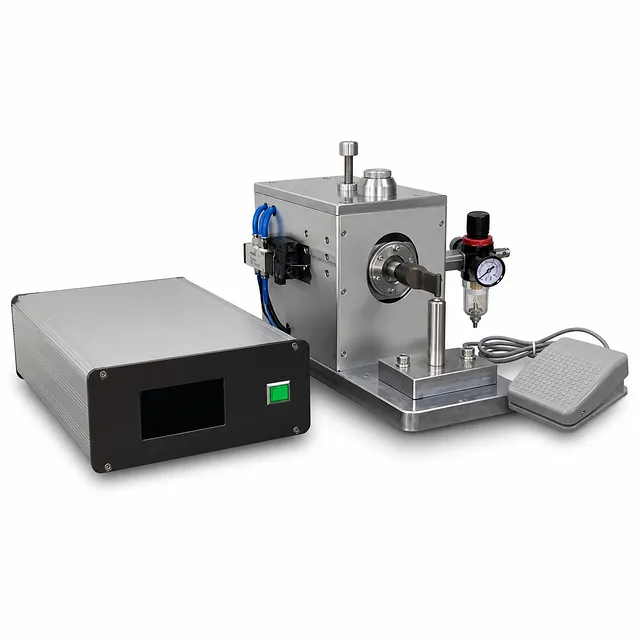

超音波発生器、トランスデューサー、ツール、空気圧コンポーネント、堅牢な作業台で構成されており、過酷な繰り返し使用に耐える設計です。デジタル制御、自動周波数追跡、定振幅機能、および上下限品質アラームにより、オペレーターは定義された溶接条件を維持し、プロセスの逸脱を迅速に特定できます。

主な特長

• 40 kHz超音波接合プラットフォーム： システムは40 kHzで動作し、トランスデューサーを使用して高出力の超音波信号を金属界面での機械的エネルギーに変換します。この制御された振動ベースのプロセスにより、アルミタブとバッテリーキャップ材料の迅速な接合が可能になります。

• 800 Wの出力能力： トランスデューサーは少なくとも800 Wの出力に対応しており、指定された超音波出力は800 Wです。これにより、アルミタブの単点溶接用途に必要なパワー容量を提供します。

• インテリジェントデジタル制御： 高度なCPUベースのデジタル回路が、エネルギー、パワー、時間制御モードをサポートします。オペレーターは、材料やプロセスの要件に最適な制御アプローチを選択できます。

• 自動周波数追跡： 発生器は動作中に超音波周波数を自動的に追跡します。この機能により、作業条件が変化しても安定した動作を維持し、設計された超音波動作条件にシステムを適合させることができます。

• 定振幅機能： スイッチング電源が定電圧・定電流動作を提供し、一定の振幅を維持します。振幅は連続的に調整可能で、半サイクル調整範囲は3〜10 umです。

• 調整可能な溶接圧力と時間： 溶接圧力は0 MPaから1 MPaまで、時間制御は0から60秒まで調整可能です。これらの設定により、プロセスチームは材料の認定や日常的な生産セットアップのための定義された調整能力を得ることができます。

• 品質限界アラーム： エネルギー、時間、パワーのそれぞれに上限および下限の品質アラームが含まれています。アラーム機能は、溶接サイクルが選択されたプロセスウィンドウ内に収まっているかどうかを監視する直接的な手段を提供します。

• 耐久性の高いハイス鋼ツール： 溶接ヘッドは輸入ハイス鋼製で、少なくとも12万サイクルの耐用年数を持ちます。2つの使用可能な溶接面により、繰り返しの単点操作におけるツールの実用的な耐用年数が延長されます。

• 定義された溶接形状： 指定された溶接ポイントは3 mm x 3 mmの単点であり、溶接ポイントの長さは3 mm、幅は3 mmです。メッシュまたは直線状の表面パターンと0.08 mmの溶接ポイント高さが、定義されたツールインターフェースをサポートします。

• 高い完成品基準： 指定された製品要件では、偽溶接、焼き付き、接続不良のない、完全で明確な溶接ポイントを持つ強固な溶接が求められます。適格な材料条件下での製品合格率は少なくとも99.8%であり、溶接引張強度は少なくとも25 Nです。

用途

技術仕様

本製品が選ばれる理由

• プロセス制御された超音波アーキテクチャ： CPUベースのデジタル制御、選択可能なエネルギー・パワー・時間モード、および自動周波数追跡の組み合わせにより、制御された金属接合のための技術的に焦点を絞ったプラットフォームを提供します。

• 繰り返しサイクルサービス向けに構築： 輸入ハイス鋼ツール、少なくとも12万サイクルの溶接ヘッド寿命、および2つの使用可能な溶接面が、持続的な動作と実用的なメンテナンス計画をサポートします。

• 明確な品質基準： 溶接外観、25 N以上の引張強度、および適格な材料条件下で少なくとも99.8%という合格率の明確な要件により、調達およびプロセスチームに具体的なパフォーマンスの基準を提供します。

• 材料とプロセスのニーズに合わせた調整： 連続的に調整可能な振幅、0 MPa〜1 MPaの調整可能な圧力、0〜60秒の調整可能な時間制御により、実際の材料条件に合わせて装置を設定できます。

• 生産志向のモニタリング： エネルギー、時間、パワーの上限および下限アラームは、選択された限界からの逸脱を溶接中に可視化することで、一貫した運用をサポートします。

バッテリーキャップ、アルミタブ、ツール、およびプロセス制御の要件に合わせた見積もりやカスタムソリューションについては、お問い合わせください。
