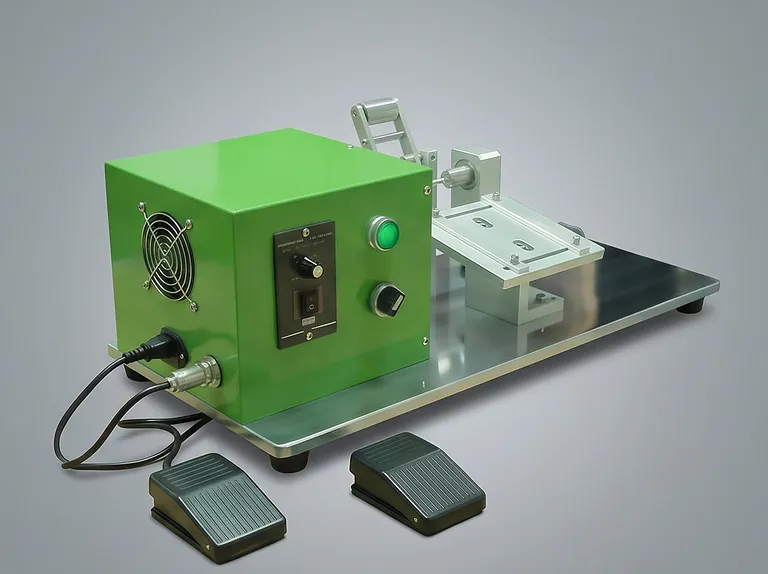

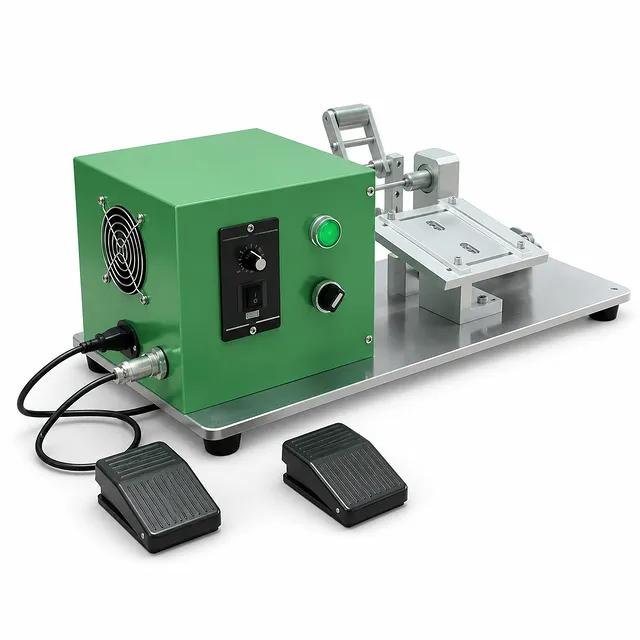

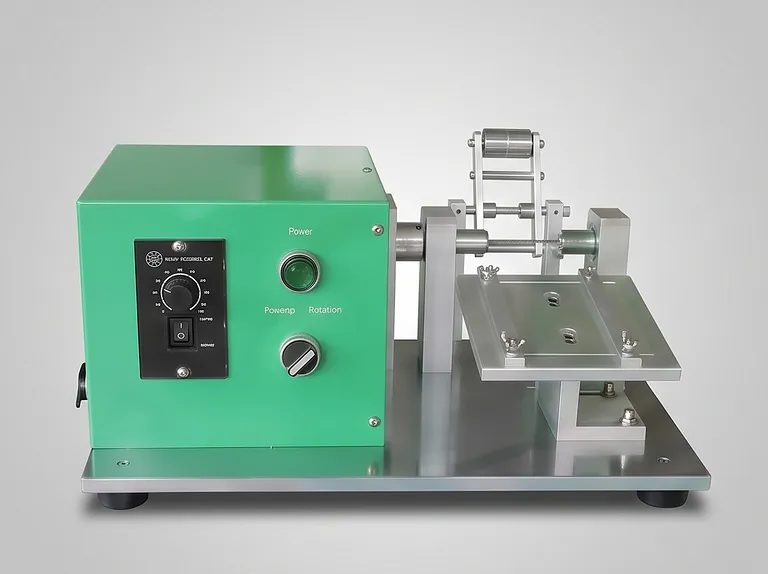

手動リチウム電池電極シート巻取機

製品概要

この手動リチウム電池電極シート巻取機は、正極シート、負極シート、およびセパレーター材料を巻き取り、完成したセルコアを形成するように設計されています。本装置は、スーパーキャパシタ、円筒型セル、およびパウチ型リチウム電池セルの電極巻取りに対応しています。調整可能な材料ガイド、巻取りサポート機構、および回転制御機能により、ラボスケールのセル製造において、密に巻かれたセル構造を形成するための実用的なプラットフォームを提供します。

本装置は、フラット型または円筒型の電極アセンブリを準備する電池研究ラボや開発チームに適しています。オペレーターは、電極幅に合わせてガイドチャネルを調整し、巻取りニードルに電極の先端を配置し、左右のニードルで固定した後、フットバルブを使用して巻取りを開始できます。円形および角形の巻取りニードルアセンブリを交換できるため、規定の寸法制限内で異なるセルフォーマットに対応可能です。

コンパクトな装置サイズ、調整可能な巻取り速度、正転/逆転機能により、制御された手動操作が必要な環境に適しています。巻取りサポートホイールは巻取り中のコイルの締め付けを維持するのに役立ち、追加されたエンドサポートブラケットはセルコアの巻取り精度を向上させることを目的としています。機械的な配置により、操作手順が簡潔で、繰り返し行う電極巻取り作業に適しています。

主な特長

• 調整可能な材料ガイドチャネル: ガイドチャネルの定規プレートは、垂直、水平、および前後に調整可能です。これにより、巻取り開始前に電極シートの幅に合わせてガイド位置を調整できます。

• 巻取りサポートホイール: セルコアの形成中に巻取りの締め付けを維持するための専用サポートホイールです。この機能により、巻取り作業中の電極およびセパレーター層の制御された取り扱いをサポートします。

• エンドサポートブラケット: 追加された巻取りテールサポートブラケットは、セルコアの巻取り精度を向上させるように設計されています。電極アセンブリの形成中に、巻取り端部で追加のサポートを提供します。

• 双方向巻取り動作: 巻取り機構は正転および逆転の両方向に回転可能です。これにより、オペレーターは巻取り中および巻取りプロセスに関連する取り扱いステップにおいて、方向を制御できます。

• 無段階速度調整: 巻取り速度は0〜170回転/分の間で無段階に調整可能です。オペレーターは、セルフォーマットや巻取り作業に応じて適切な回転速度を選択できます。

• 交換可能なニードル構成: 円筒型およびフラット型セルの巻取りに対応するため、円形および角形の巻取りニードルアセンブリを交換可能です。フラット型セルと円筒型セルの操作を切り替えるには、巻取りニードルの交換が必要です。

• フットバルブ操作: 電極の先端を配置して固定した後、フットバルブを介してモーターを作動させます。この操作方法は、規定のセル巻取り手順に統合されています。

• コンパクトな機械レイアウト: 装置サイズはL550mm x 310mm x 280mm、重量は25kgとコンパクトな設置面積を実現しています。全体的に小型で操作手順が明確なため、ラボの電極処理エリアへの設置に適しています。

用途

技術仕様

操作手順

構成上の注意点

適用可能なフラットセルの寸法は、長さ、幅、最大厚さによって定義されます。フラットセルを巻き取る前に、ガイドチャネルの定規プレートを電極シートの幅に合わせて調整する必要があります。ガイドプレートは上下、左右、前後に調整可能であり、巻取り手順を開始する前に電極シートの経路を位置決めできます。

円筒型セルの場合、適用サイズはPhi35 x L90 mm以内です。標準の円形巻取りニードルはPhi3 mmです。円形ニードルの手順では、左側のニードルをベアリングに挿入し、カップリングネジを締めて固定する必要があります。電極シートを配置した後、右側の円形ニードルを左側の円形ニードルと噛み合わせます。

フラットセルの巻取りでは、角形巻取りニードルアセンブリをベアリングに取り付け、カップリングで固定します。角形ニードルの幅は、固定ネジを緩め、幅を設定し、再度ネジを締めることで調整可能です。角形ニードル交換時には、干渉を避けるため、サポートホイールブラケットを底部2本のネジから取り外します。

巻取り機構は0〜170回転/分の速度調整が可能で、正転または逆転が可能です。これらの制御は、前述のガイド位置調整やニードル交換と併用できます。巻取りサポートホイールは巻取りの締め付けを維持するために使用され、巻取りテールサポートブラケットは巻取りセルコアの精度を向上させるために含まれています。

本製品を選ぶ理由

• 電極およびセパレーター巻取り専用設計: 本装置は、スーパーキャパシタ、円筒型セル、およびパウチ型リチウム電池セル用のセルコアに、正極および負極シートとセパレーター材料を一緒に巻き取ることを目的としています。

• 重要な機械的調整機能: 垂直、水平、前後のガイド調整に加え、調整可能な角形ニードル幅により、電極シートの取り扱いとフラットセルの巻取りに対して優れたセットアップの柔軟性を提供します。

• 制御された巻取り操作: 無段階の0〜170回転/分の速度調整、正転/逆転、サポートホイールの補助、および巻取りテールサポートにより、規定の巻取りプロセスの主要な機械的要件を満たします。

• フォーマット固有の切り替え機能: 円形および角形の独立した巻取りニードル構成により、円筒型またはフラット型のセル作業用に装置を構成できます。指定された交換手順により、各構成で取り付け、固定、調整、または取り外しが必要なコンポーネントが明確になります。

• コンパクトなラボ用装置フォーマット: L550mm x 310mm x 280mmの寸法、25Kgの装置重量、220V/50Hzの電源、25W~40Wの電力範囲により、ラボの電極巻取りステーションとして最適な選択肢となります。

見積もりや、必要なフラットセル寸法、円筒型セルフォーマット、電極巻取りプロセスに合わせたカスタムソリューションについては、お問い合わせください。
